22
INTRODUCTION
ASSEMBLAGE DES ROULETTES/
PIEDS À ROULETTES (Fig. 3)
REMARQUE : Retirez l’ensemble de bloc-moteur du
tambour à poussière avant l’assemblage des roulettes et
des pieds à roulettes.
1. Placez le pied à roulette (F) sens dessus dessous sur le sol.
2. Placez la roulette (G) dans le pied à roulette (F) :
Insérez la tige de la roulette dans la douille du pied à
roulette.
3. Poussez la roulette jusqu’à ce que l’extrémité de la
rotule de la tige de la roulette soit positionnée à sa
place dans la douille du pied à roulette et que la roulette
puisse pivoter librement. Faites de même pour les trois
autres roulettes et les pieds des roulettes.
4. Retourner le tambour à poussière (B) sens dessus
dessous sur le sol.
5. Placez le pied à roulette au-dessus du montant du
tambour et appuyez dessus pour qu’ils soient fermement
en place. Faites la même chose pour les trois autres
ensembles de roulettes et pieds à roulette (F & G).
Si nécessaire, tapotez doucement sur l’ensemble de pied
à roulette avec un maillet en caoutchouc jusqu’à ce qu’il
soit sécurisé en place au ras du tambour comme illustré
sur l’image.
6. Remettre le tambou à poussière (B) dans le bon sens.
ASSEMBLAGE
F
G
J
K
D
E
D
R
A
I
N
D
R
A
I
N
A*
B*
C*
H*
L
I
DÉBALLAGE
Ce produit nécessite un assemblage.
Vérifiez toutes les pièces du carton par rapport à la liste des
pièces détachées.
Si de quelconques pièces sont endommagées ou manquantes,
téléphonez au 1-800-4-RIDGID (depuis les É.-U. ou le Canada),
ou envoyez un courriel à info@ridgidvacs.com.

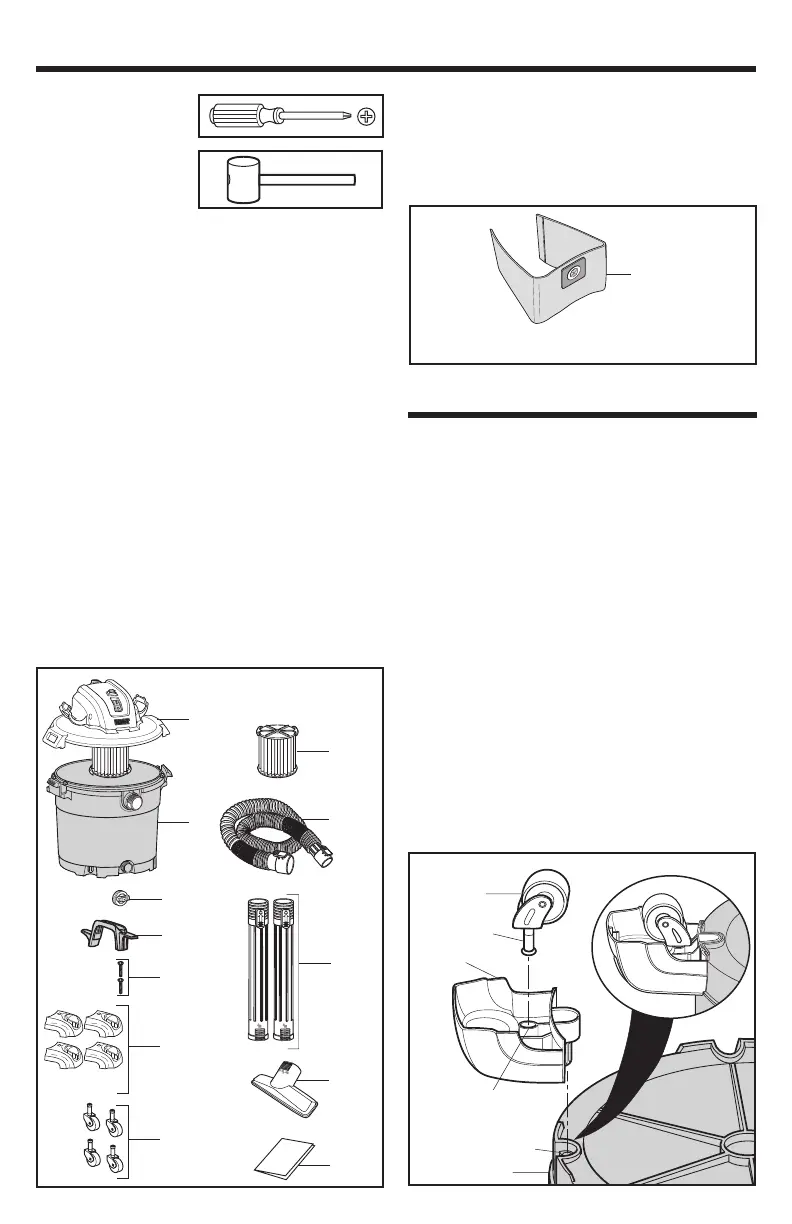

LISTE DU CONTENU DE LA BOÎTE EN CARTON (Fig. 1)
Légende Description Qté
A* Ensemble de bloc-moteur ..........................................1
B* Ensemble de tambour à poussière ............................1
C* Capuchon de drain ......................................................1
D Poignée de transport / zone d’enroulement
du cordon d’alimentation ........................................1
E Vis à tête cylindrique, N° 10 x 3/4 po (19 mm) ........4
F Zone de stockage sur le pied à roulette ....................4
G Roulette ......................................................................4
H* Filtre Qwik Lock™ .......................................................1
I Tuyau flexible verrouillable
positif Tug-A-Long avec Dual-Flex ............................1
J Tube de rallonge ........................................................2
K Suceur à usages multiples ........................................1
L Mode d’emploi ............................................................1
* Ces pièces ont été assemblées à l’usine.
Fig. 1
Certains modèles peuvent également inclure : (Fig. 2):
Légende Description Qté
M** Sac-filtre jetable ..........................................................1
** Vérifiez la Liste du contenu sur votre carton pour obtenir une
liste des accessoires inclus.
OUTILS NÉCESSAIRES
Tournevis cruciforme
M**
Fig. 2
Pour l’installation / le retrait du sac filtrant, référez-vous aux
instructions imprimées directement sur le sac.
(G)
Caster Stem
Caster Foot
Socket
(B)
Dust Drum
Post
(F)
Fig. 3
Tige de la
roulette
Montant du tambour
à poussière
Douille du
pied à roulette
Maillet
