Komfortgri VX mit Zahlencode / Comfort handle VX with coded lock / Poignée Confort VX avec code

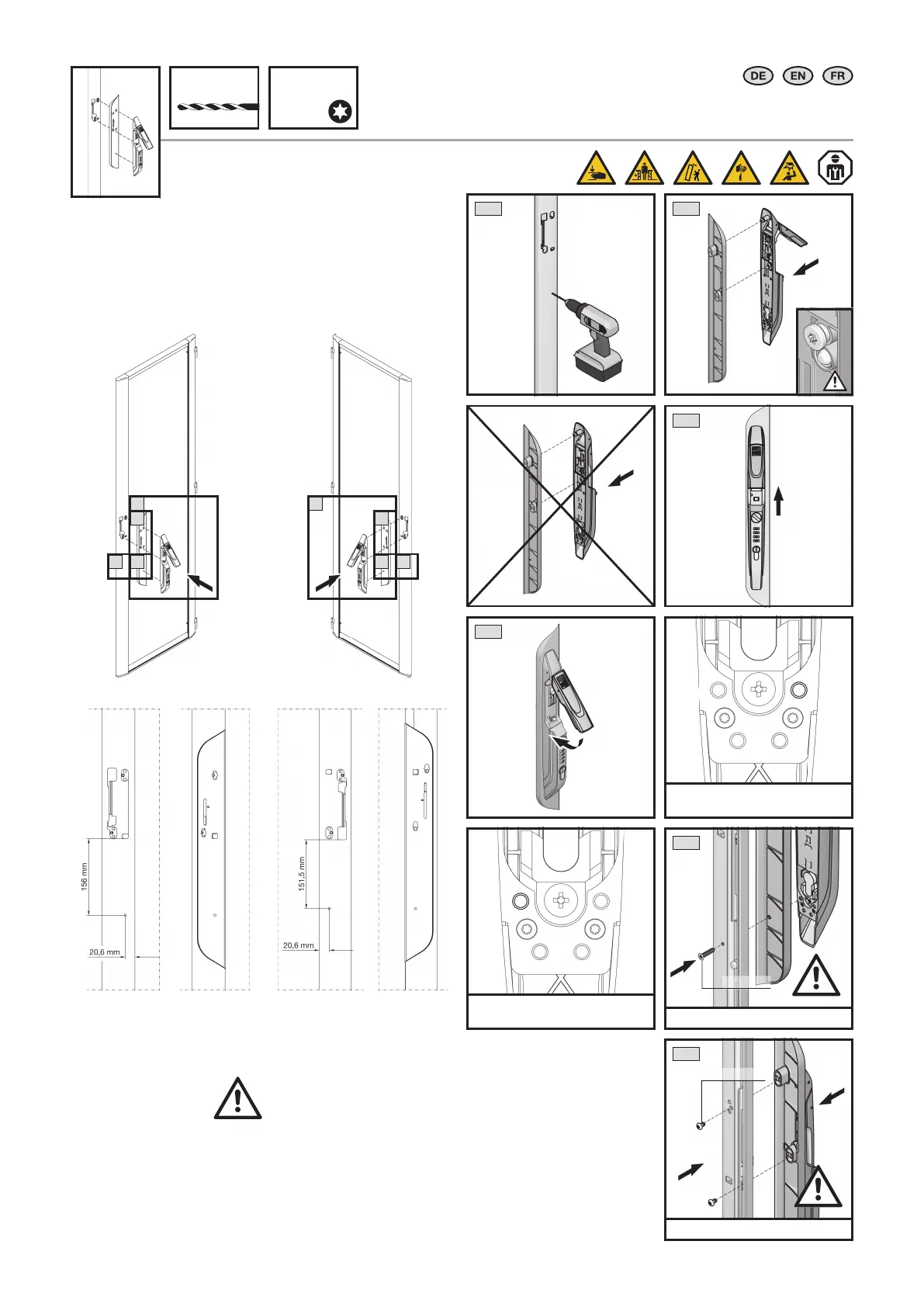

3.7 Komfortgri mit Zahlencode montieren, VX IT
3.7 Fitting the comfort handle with coded lock, VX IT
3.7 Montage de la poignée Confort avec code, VX IT
3. Montage und Aufstellung
3. Assembly and siting
3. Montage et implantation
2.11
2.3
2.2
3
4
TX20/25
M
A
= 2 + 1 Nm
Linksanschlag/Hinge on left/
Porte avec charnières à gauche
Rechtsanschlag/Hinge on right/
Porte avec charnières à droite
M
A
= 2 + 1 Nm
2
31 13
4 4
2
Rechtsanschlag/Hinge on right/
Porte avec charnières à droite
Linksanschlag/Hinge on left/
Porte avec charnières à gauche
M4 x 25
ISO 7380
Schrauben nicht im Liefer-
umfang enthalten!
Screws not included with the
supply!
Les vis ne sont pas fournies !
ø 4,5
