31
Antes de empezar:

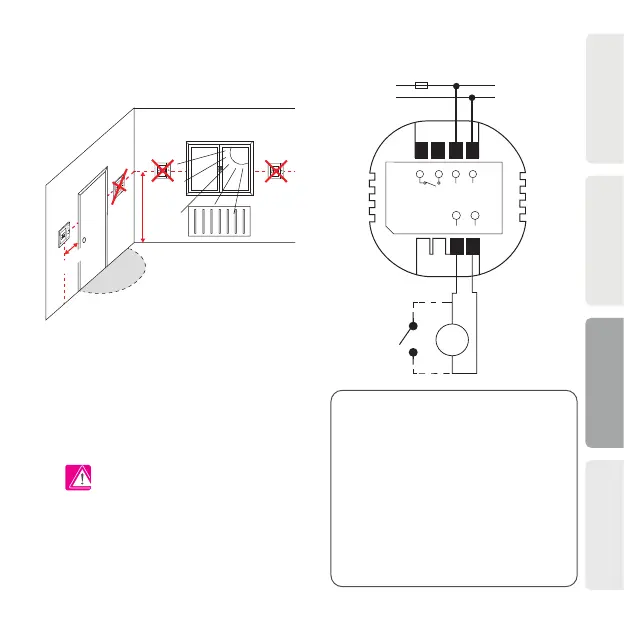

Esquema de cableado
Explicación de los símbolos:
S – contacto sin tensión
T – sonda de temperatura
L, N - alimentación 230V CA
COM, NO - salida libre de tensión
Terminales S1,S2:
- sonda de temperatura de aire o suelo
- contacto externo sin voltaje para conectar
cualquier interruptor de ON / OFF o sensor
de ocupación (tarjeta de hotel)
Montaje: para montar el termostato puede usar
los accesorios incluidos (tornillos de montaje).
Realice el cableado necesario, coloque la placa
base del termostato sobre la caja y después de
esto, simplemente coloque el termostato sobre
la placa.
Nota:
La posición ideal para el montaje del termostato
es de aproximadamente a una altura de 1,5 m, le-
jos de fuentes de calor o frío. El termostato debe
estar expuesto a la luz del sol ni a condiciones
extremas como, por ejemplo, corrientes de aire.
COM
SQ610
NO L
L
230V~,50Hz
S1 S2
N
N
S
M
M
150 cm
min 20 cm
Seleccione la ubicación correcta del termostato
AC 230V
