Antes de começar:

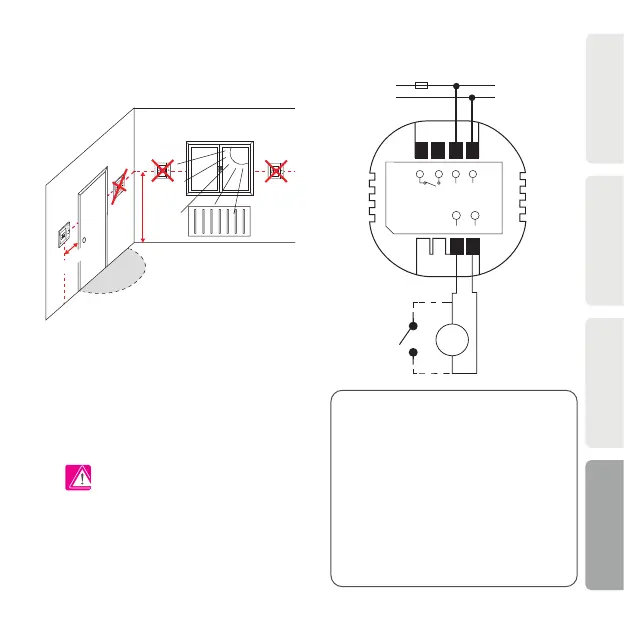

Esquema de cablagem
Explicação dos símbolos:
S – contato sem tensão
T – sonda de temperatura
L, N - alimentação 230V CA
COM, NO - saída livre de tensão
Terminais S1,S2:
- sonda de temperatura de ar ou piso
- contato externo sem tensão para ligar
qualquer interruptor de ON / OFF ou sensor
de ocupação (cartão de acesso de hotel)
Montagem: para montar o termostato, você
pode usar os acessórios incluídos (parafusos de
montagem). Faça a ação necessária, coloque a
placa de base do termostato na caixa e depois
disso, basta colocar o termostato na placa.
Nota:
A posição ideal para montagem do termostato,
é aproximadamente a uma altura de 1,5 m, longe
de fontes de calor ou frio. O termostato não deve
ser exposto à luz solar ou a condições extremas,
como correntes de ar.
COM
SQ610
NO L
L
230V~,50Hz
S1 S2
N
N
S
M
M
150 cm
min 20 cm
Selecione a locallização correta do termostato
AC 230V
