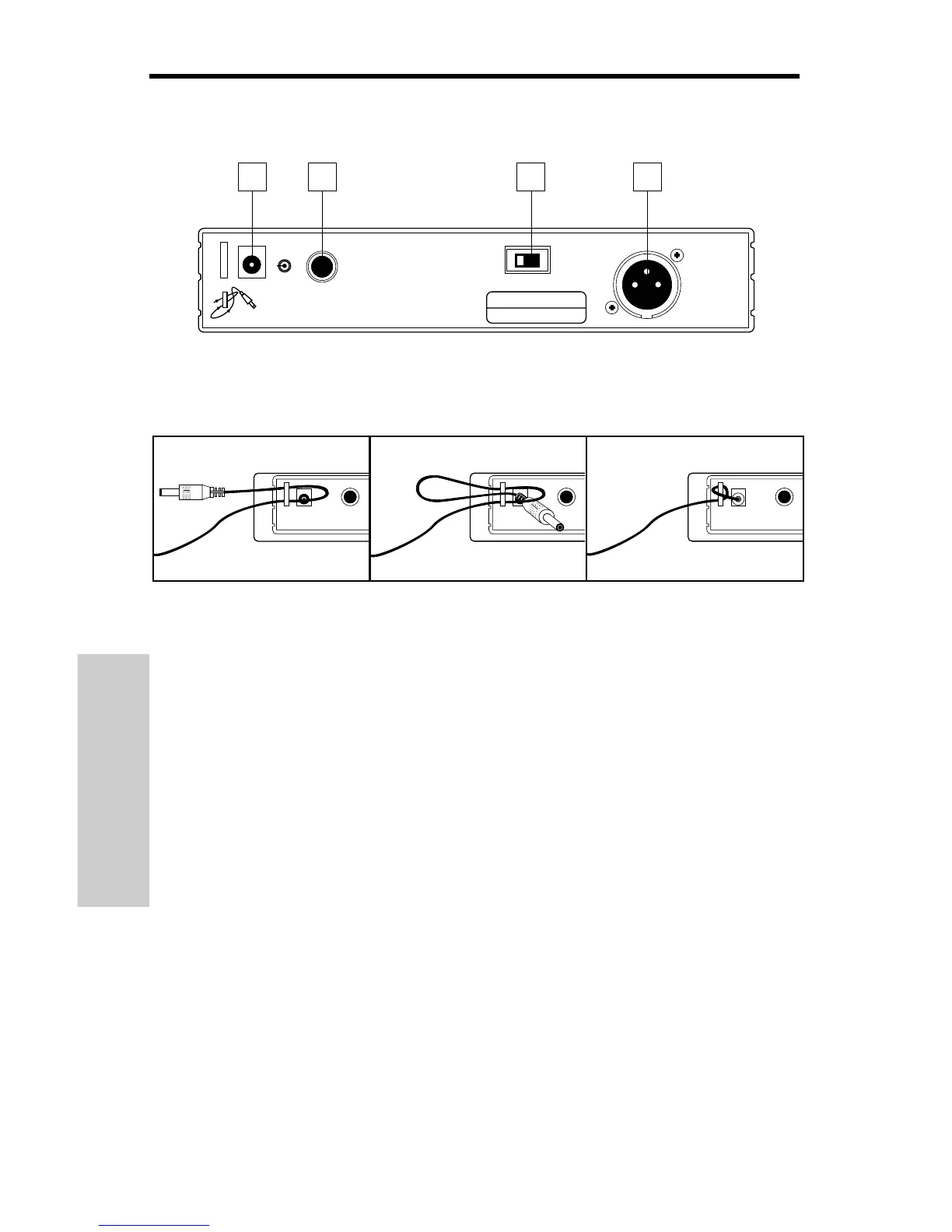

Übersicht: VR3TD Rückseite
1. Anschluß für das Netzteil - Schließen Sie hier das beiliegende Netzteil wie unten
dargestellt an. ACHTUNG: Verwenden Sie niemals ein anderes als das beiliegende
Netzgerät, da ansonsten der VR3TD beschädigt werden könnte und Ihre Garantie erlischt.
2. Audioausgang (unsymmetriert) - Verbinden Sie Audiogeräte, an die Signale mit
einem Pegel von –10 dB (Consumer-Pegel) angeschlossen werden müssen, über diesen
Anschluß mit dem VR3TD. Die Ausgangsimpedanz beträgt 5 k(.
3. Einstellschalter für den Ausgangspegel - Mit diesem Schalter stellen Sie die
Abschwächung des Ausgangssignals für den symmetrierten Ausgang (4) auf –20 dBm
(Line-Pegel) oder –40 dBm (Mikrofonpegel) ein. Weitere Informationen erhalten Sie unter
der Überschrift „Aufbau und Betrieb des VHF TD Series / VHF Series“ auf Seite 34 in
dieser Anleitung.
4. Audioausgang (symmetriert) - Verbinden Sie Audiogeräte, an die Signale mit einem
Pegel von +4 dB (Professional-Pegel) angeschlossen werden müssen, über diesen
Anschluß mit dem VR3TD. Die Ausgangsimpedanz beträgt 600 (. Die Belegung der Stifte
ist wie folgt: Pin 1 - Erde; Pin 2 - +-Pol; Pin 3 - –Pol.
* Falls notwendig, können Sie den unsymmetrierten und den symmetrierten Ausgang
gleichzeitig verwenden.
+
-
DC INPUT
UNBALANCED OUTPUT
CAUTION
USE SAMSON
AC ADAPTER
ONLY
AC CABLE LOCK
CABLE LOCK LOOP THRU AND TIE
-10 dB 5KΩ
S. No.
CH :
Diversity Receiver
F:
BALANCED SWITCH
LINE:
-20dBm600Ω
MIC:
-40dBm600Ω
MIC
LINE
BALANCED OUTPUT
XLR:
①GND
②HOT
③COLD
POWER RATING
DC 12V, 1.9W(160mA)
1
2
3
4
-
Verwendung der Zugsicherung: Ziehen Sie zunächst eine Kabelschlinge durch die Zugsicherung.
Schieben Sie dann den Netzteilanschluß durch die Schlinge und ziehen Sie diesen Knoten
vorsichtig zu.
