12

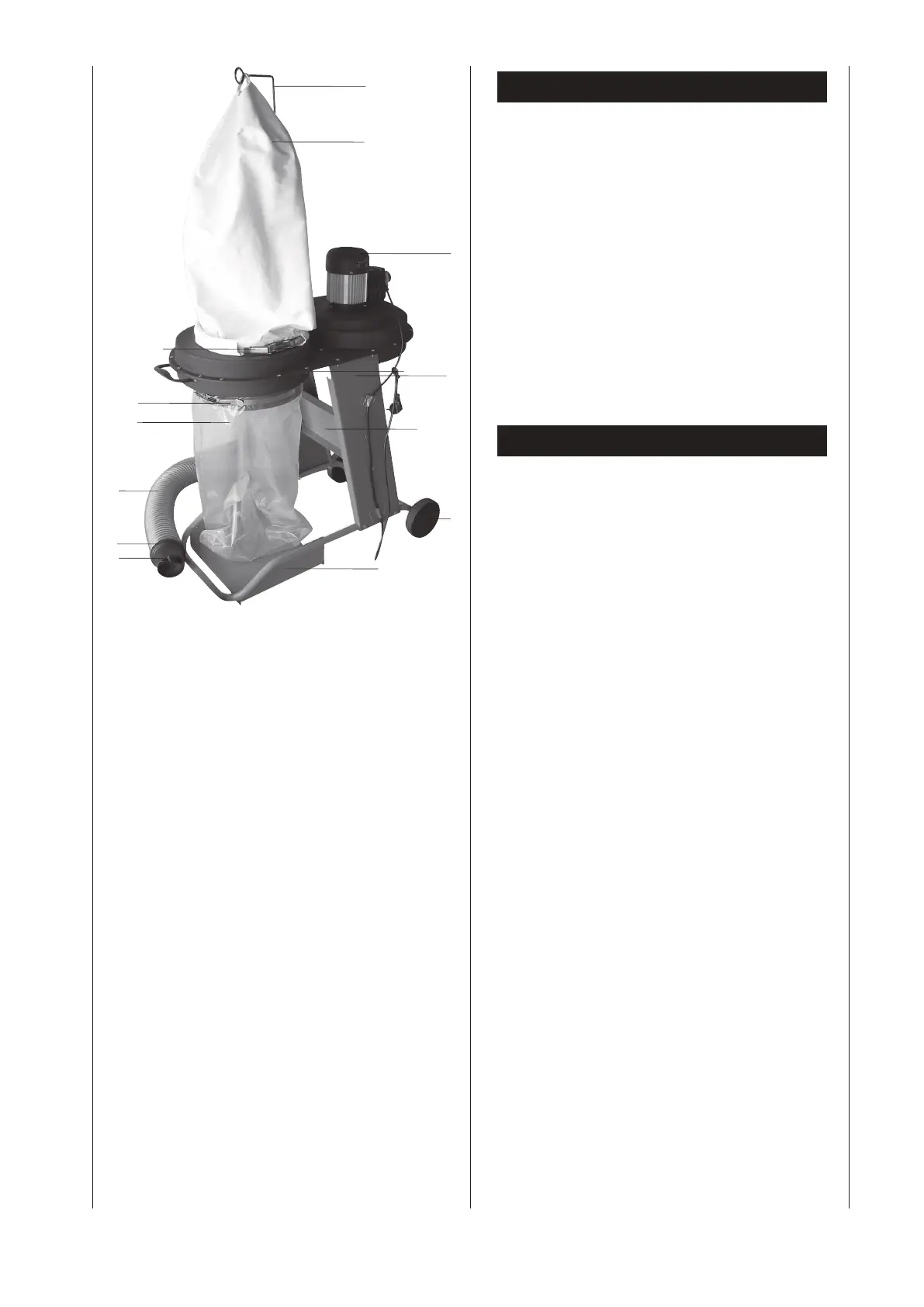

Lieferumfang, Fig.1
1 Gehäuse kpl. mit Motor
2 Fahrgestell mit Räder
3 Seitenverkleidung links
4 Seitenverkleidung rechts
5 Bodenplatte
6 Querstrebe
7 Filtersack
8 Oberes Klemmband
9 Halterungsstab
10 Spänesack
11 Unteres Klemmband
12 Absaugschlauch
13 Klemmband 2x
14 Schlauchkupplung
15 Beipackbeutel
16 Bedienungsanweisung
Montage
Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht komplett montiert.
• Befestigen Sie das Fahrgestell und die Bodenplatte mit
Kreuzschlitzschrauben M5 x 6 mm .
• Befestigen Sie die Seitenverkleidung lose am Grund-
gestell unter Verwendung von Flachkopfschrauben M8
x 40 mm und Fächermuttern. Nicht fest anziehen.
• Befestigen Sie die Querstrebe mit der Seitenverklei-
dung li. und re. mit Flachkopfschrauben M 8 x 12 und
Fächermuttern.
• Befestigen Sie das Gehäuse an den Seitenverklei-
dungen unter Verwendung von Flachkopfschrauben M8
x 40 und Fächermuttern. Ziehen Sie alle Muttern fest
an.
• Schieben Sie den Filtersack über den Behälter und be-
festigen Sie ihn mit dem Klemmband, stecken Sie den
Halterungsstab in das Gehäuse und hängen den Filter-
sack ein.
• Befestigen Sie den Spänesack am unteren Luftausgang
unter Verwendung des Klemmbandes.
• Befestigen Sie den Absaugschlauch an der Düse am
Gehäuse und fixieren Sie ihn mit einer Schlauchschel-
le.
• Befestigen Sie die Schlauchkupplung am anderen Ende
des Schlauches unter Verwendung einer Schlauchschel-
le.
Die Absauganlage sollte bei jedem Spänesackwechsel ge-
reinigt werden.
Beschädigte Filter und Säcke müssen sofort ausgetauscht
werden, um die Menge des in die Arbeitsumgebung ent-
weichenden Staubes so gering wie möglich zu halten.
Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicher heits hin-
weise. Die Angaben auf dem Motortypenschild (Volt und
Hertz) müssen mit der Netzspannung und -frequenz über-
einstimmen.
Nach Anschluss am Netz ist die Absauganlage HD12 be-
triebsbereit.
8
10
11
12
13
14
1
2
3
4
5
6
7
9
