8
Schalter /
switch
Sensor /sensor
Zeit-Programmierung
1. Sensor und Schalter auf zugehörige An-
schlüsse stecken. Fahrtregler ist auf S4 ge-
steckt (nicht abgebildet)

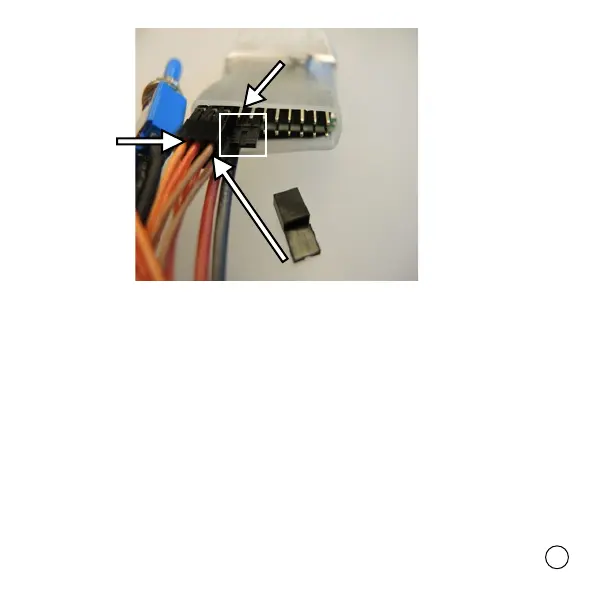

2a. Steckbrücke ´SEL´ umstecken (siehe
Foto)
2b. Steckbrücke ´ROAD´ entfernen!
3. AMO einschalten
4. Programmierung vornehmen
5. AMO ausschalten
6. Beide Jumper auf normale Position
zurückstecken
Time Delay Programming
1. Plug in the sensor and switch to the asso-
ciated ports. Speed controller is set on S4
(not on the picture)
2a. Replug the jumper ´SEL´(see photo)
2b. Remove the jumper ´ROAD`
3. Turn on the AMO
4. Carry out programming
5. Turn off the AMO
6. Set both jumper back to
normal position
Jumper
