9
Das Typenschild ist gleichzeitig auch
Kühlkörper. Das AMO wird im Betrieb
warm (besonders bei 12V) und braucht
ggf. etwas Kühlung, deshalb für Belüftung
sorgen und nicht mit Schaumstoff o.ä.
Umwickeln!
Schalt- und Verdrahtungspläne finden Sie
im Internet unter www.servonaut.de
The AMO type plate is also used as a heat
sink. The module could become warm
(especially when supplied from 12V) and
might need some cooling. Don’t cover it
with foam!
Please look for AMO wiring diagrams at
www.servonaut.de

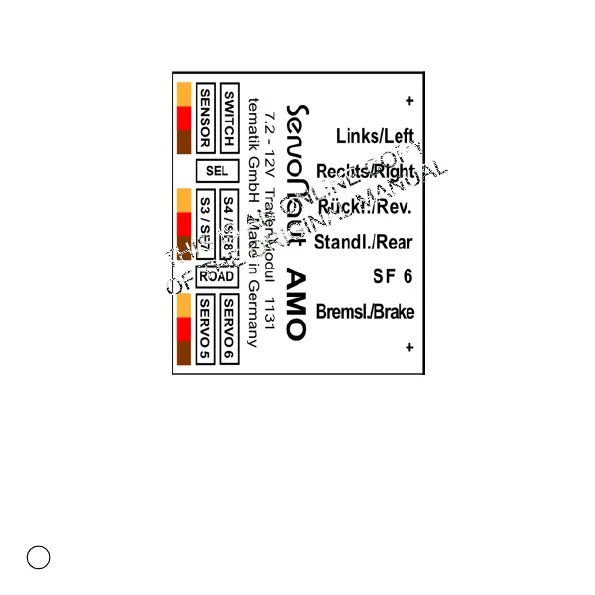

AMO Anschluss-Übersicht AMO Connections Overview
Blinker links
Indicator left
Blinker rechts
Indicator right
Rückfahrlicht
Reversing light
Standlicht (Rücklicht)
Rear light (side light)
Schaltfunktion 6
Switching function 6
Bremslicht
Braking light
Gemeinsames ‚+’
Common ‘+’
Gemeinsames ‚+’
Common ‘+’
siehe/see ,Jumper’
Schalter (oben)
und Sensor (unten)
Switch (upper)
and Sensor (lower)
Schalt-Servo 4 (oben)
und Servo 3 (unten)
MinMax-Servo 4 (upper)
and Servo 3 (lower)
Prop-Servo 6 (oben)
und Servo 5 (unten)
Prop. Servo 6 (upper)
and Servo 5 (lower)
siehe/see ,Jumper’
