Connexions
Attention
• Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de connecter
ou de déconnecter les câbles. Lisez également le manuel de l’équipement à connecter.
• Veillez à ne pas confondre la borne d’entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles
branchés aux bornes d’entrée et de sortie, vous pouvez causer des dysfonctionnements et d’autres problèmes.
Conseils
• Sélectionnez la borne d’entrée audio à utiliser dans chaque mode d’entrée dans le sous-menu AUDIO SELECT <SÉLECTION
ENTRÉE AUDIO> du menu SETUP <INSTALLATION>. Les réglages par défaut sont indiqués ci-dessous.

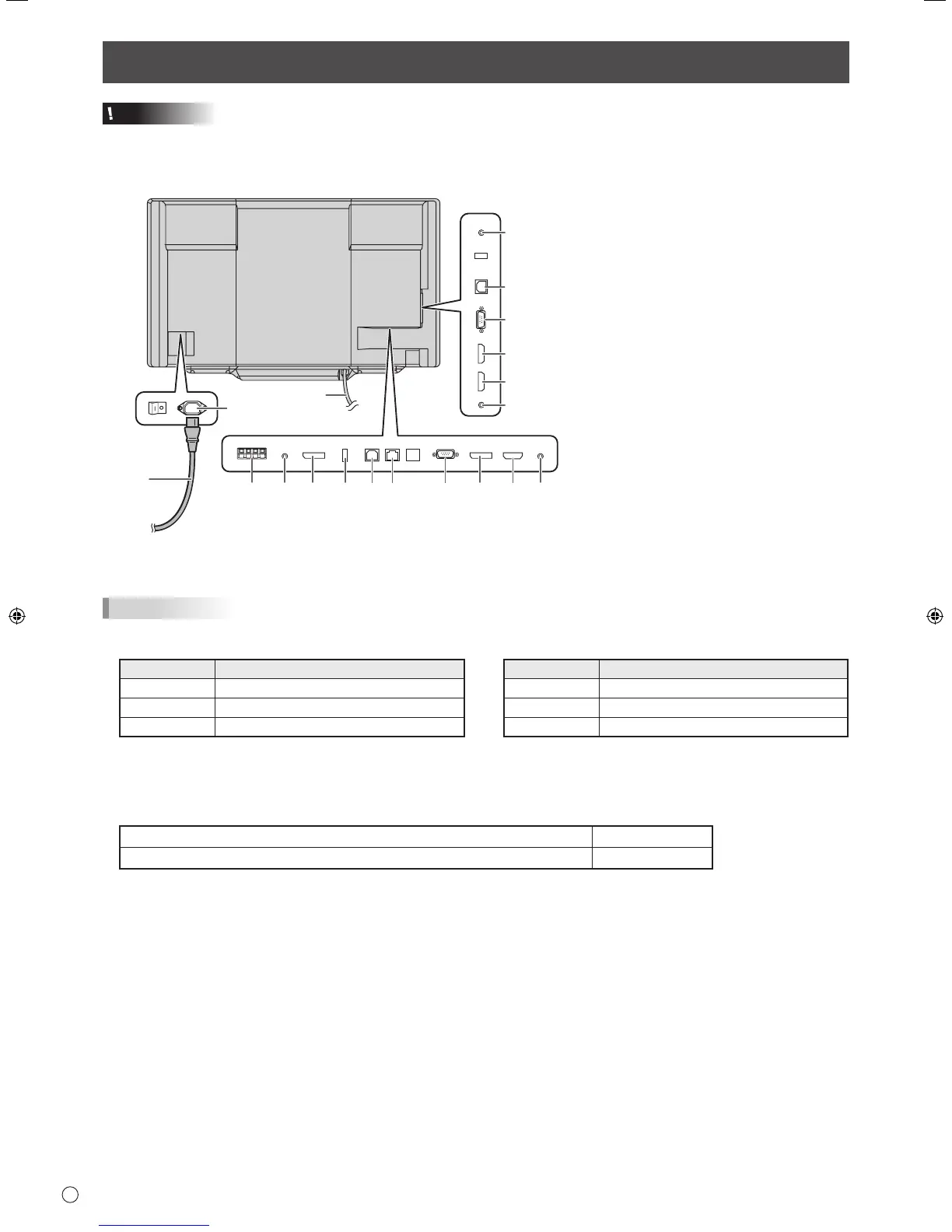

19
Vers la prise d’alimentation secteur
2
1
345678
91
110 12
13
14
15
16
17
18
1. Borne d’entrée secteur
2. Cordon d’alimentation (fourni)
3. Bornes du haut-parleur externe
4. Borne de sortie audio
5. Borne de sortie DisplayPort
6.
Port de l’adaptateur de stylet
7. Port USB 1 (pour écran tactile)
8. Borne LAN
9. Borne d’entrée D-sub1
10.
Borne d’entrée DisplayPort
11. Borne d’entrée HDMI1
12. Borne d’entrée audio1
13. Borne d’entrée RS-232C
14. Port USB 2 (pour écran tactile)
15. Borne d’entrée D-sub2
16. Borne d’entrée HDMI2
17. Borne d’entrée HDMI3
18. Borne d’entrée audio2
19. Câble USB
Pour utiliser le port USB (pour
périphériques USB) (compatible USB 2.0)
à l’avant du plateau, branchez le câble
USB à le port USB de l’ordinateur. (L’écran
tactile doit être connecté séparément.)
Mode d’entrée Borne d’entrée audio (paramètre d’origine)
D-SUB1 Borne d’entrée audio 1
D-SUB2 Borne d’entrée audio 2
DisplayPort Borne d’entrée DisplayPort
Mode d’entrée Borne d’entrée audio (paramètre d’origine)
HDMI1 Borne d’entrée HDMI1
HDMI2 Borne d’entrée HDMI2
HDMI3 Borne d’entrée HDMI3
• Pour utiliser l’écran tactile, vous devez connecter l’écran tactile à l’ordinateur et installer l’Outil de réglages de l’écran tactile,
l’Utilitaire de stylet et le Pen Software sur l’ordinateur à partir du CD-ROM fourni.
Une fois le Touch Display Downloader installé, vous pouvez consulter et télécharger les dernières versions des logiciels.
Pour installer le logiciel, reportez-vous au manuel de chacun.
• Le port USB varie en fonction de la borne connectée à l’ordinateur.
Borne d’entrée D-sub1 / Borne d’entrée DisplayPort / Borne d’entrée HDMI1 Port USB 1
Borne d’entrée D-sub2 / Borne d’entrée HDMI2 / Borne d’entrée HDMI3 Port USB 2
(Paramètre d’origine. Peut être modié dans TOUCH INPUT SELECT <SÉLECT. ENTRÉE TACTILE> dans le menu SETUP
<INSTALLATION>.)
• Téléchargez le programme de conguration de Touch Viewing Software à l’aide de le Touch Display Downloader.
•
Les termes HDMI et HDMI High Denition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing,
LLC, aux États-Unis et/ou dans d’autres pays.
• DisplayPort est une marque depose de Video Electronics Standards Association.
