Соединения
Внимание
• Проверьте, что вы выключили главный выключатель питания и вынули вилку из электрической розетки, прежде чем
присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет
подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
19
Для разъема питания
2
1
345678
91
110 12
13
14
15
16
17
18
ПОДСКАЗКИ
• Определите входной аудиотерминал для использования в каждом режиме входа в AUDIO SELECT <ВЫБРАТЬ АУДИО
ВХОД> в меню SETUP <УСТАНОВКА>. Указанные ниже параметры настройки устанавливаются на заводе.

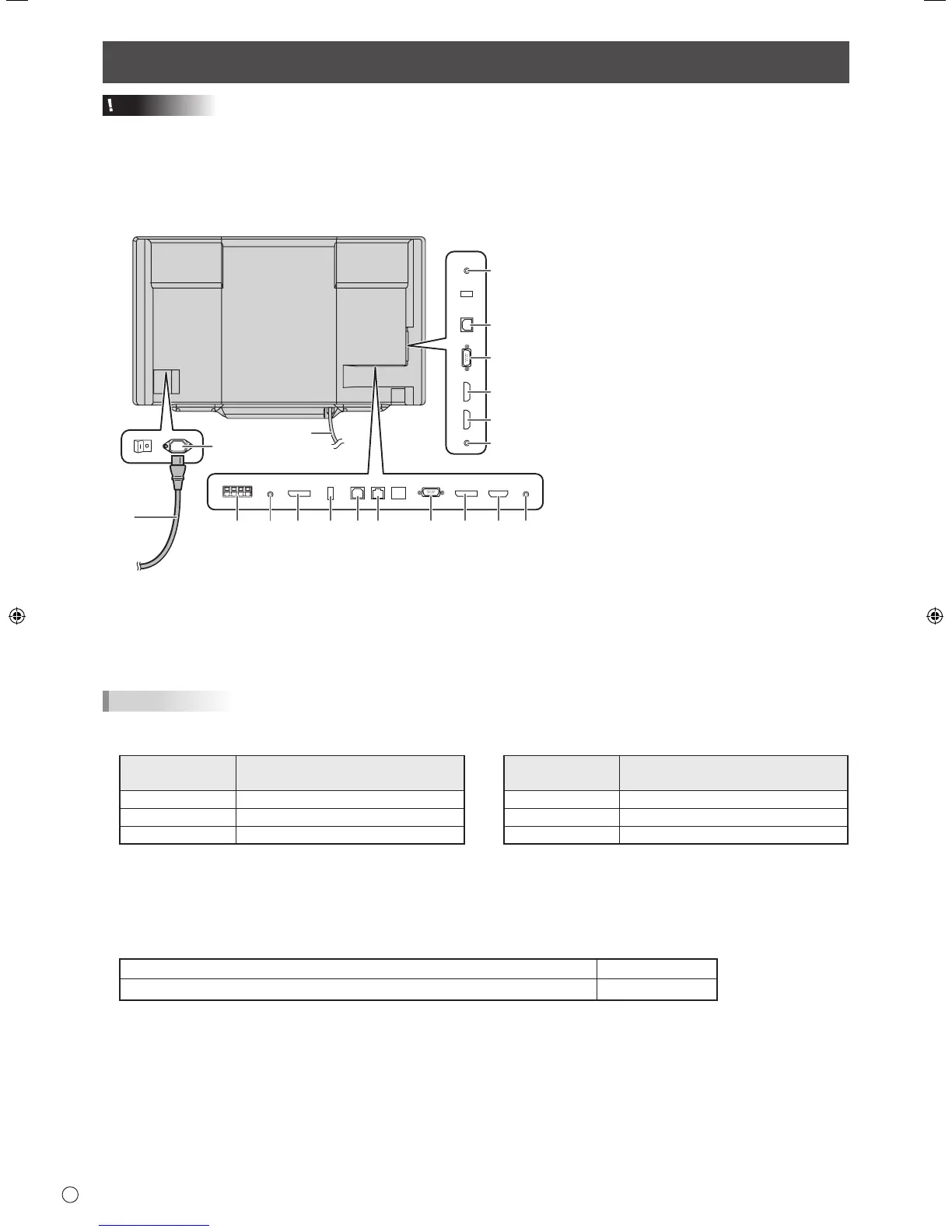

1. Входной разъем питания
переменного тока
2. Шнур питания (входит в поставку)
3. Разъемы внешнего динамика
4. Выходной разъем аудио
5. Выходной разъем DisplayPort
6. Порт адаптера стилуса
7. USB 1-порт (для сенсорной панели)
8. Разъем LAN
9. Входной разъем D-sub1
10. Входной разъем DisplayPort
11. Входной разъем HDMI1
12. Входной разъем аудио1
13. Входной разъем RS-232C
14. USB 2-порт (для сенсорной панели)
15. Входной разъем D-sub2
16. Входной разъем HDMI2
17. Входной разъем HDMI3
18. Входной разъем аудио2
19. USB-кабель
Для использования USB-порта,
расположенного спереди лотка (для
USB-устройств) (совместимый с USB
2.0), подсоедините USB-кабель к
USB-порту компьютера.
(Сенсорную панель необходимо
подключить отдельно.)
Режим входа
Входной разъем аудио
(настройка по умолчанию)
D-SUB1 Входной разъем аудио1
D-SUB2 Входной разъем аудио2
DisplayPort Входной разъем DisplayPort
Режим входа
Входной разъем аудио
(настройка по умолчанию)
HDMI1 Входной разъем HDMI1
HDMI2 Входной разъем HDMI2
HDMI3 Входной разъем HDMI3
•
Для использования сенсорной панели, ее необходимо соединить с компьютером и установить на нем с прилагаемого
к монитору компакт-диска следующие приложения: Инструмент Настройки Сенсорной Панели, Утилита Стилуса, Pen
Software.
Если установлено приложение Touch Display Downloader, можно проверять наличие последних версий указанных
приложений и загружать их.
Информация об установке приведена в руководствах по эксплуатации.
• USB-порт зависит от разъема компьютера.
Входной разъем D-sub1/Входной разъем DisplayPort/Входной разъем HDMI1 USB 1-порт
Входной разъем D-sub2/Входной разъем HDMI2/Входной разъем HDMI3 USB 2-порт
(Заводская настройка. Изменяется в меню SETUP <УСТАНОВКА> параметром TOUCH INPUT SELECT <ВЫБОР
ВХОДА СЕНС. ПАНЕЛИ>.)
• Загрузите программу установки Touch Viewing Software с помощью приложения Touch Display Downloader.
• Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI High-Denition Multimedia Interface, а
также логотип HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLC.
• DisplayPort является зарегистрированной торговой маркой Video Electronics Standards Association.
