Sharp PN-80TC3 Setup Manual

5
D
DEUTSCH
* Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne
schriftliche Genehmigung ist daher nicht gestattet.
* Der Umwelt zuliebe !
Batterien dürfen nicht mit dem Restmüll entsorgt werden. Bitte beachten Sie die in Ihrer Region geltenden
Entsorgungsvorschriften.
Sollte eine der angeführten Komponenten fehlen, kontaktieren Sie bitte Ihren Händler.

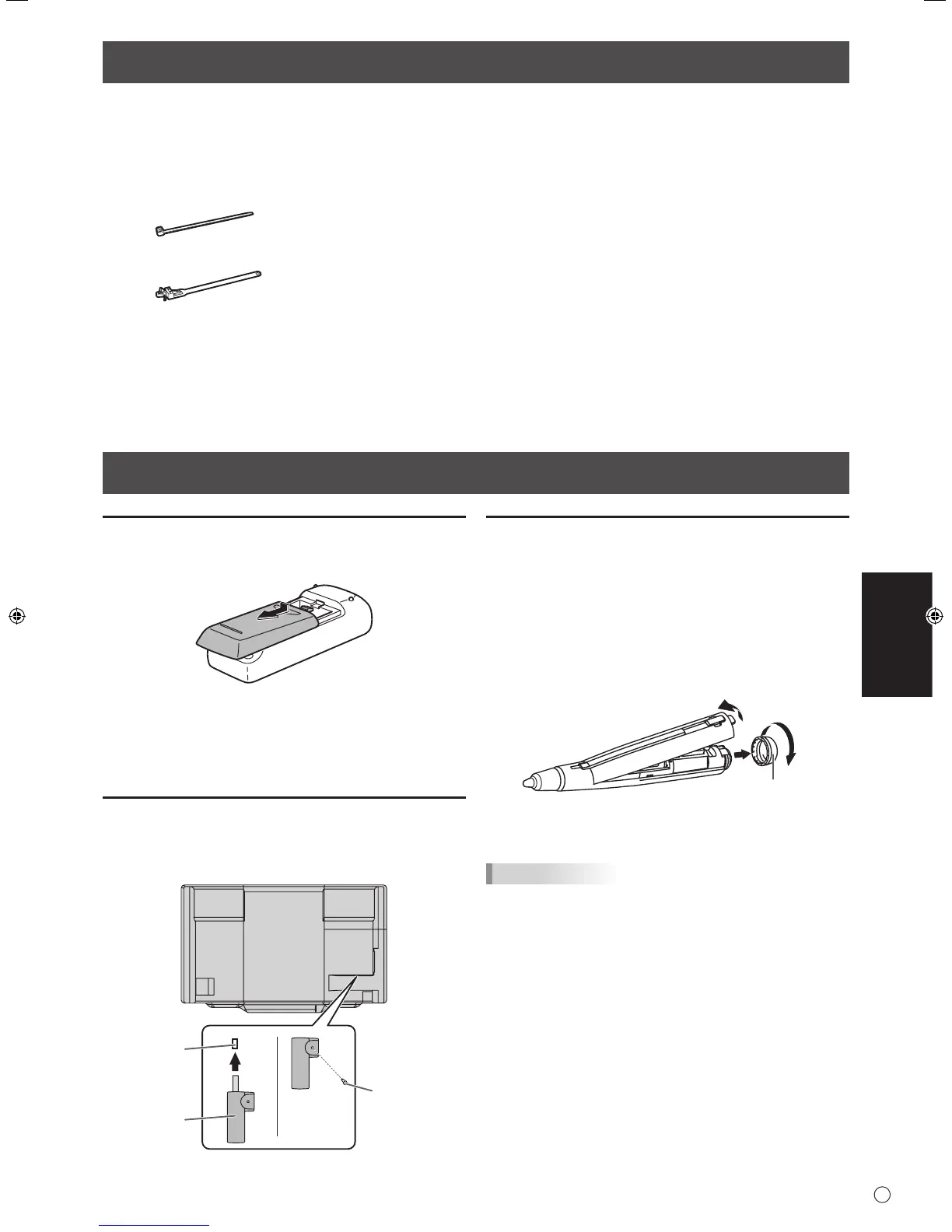

Mitgelieferte Komponenten
Vorbereitung der Fernbedienung und von Touch-Pen
Einlegen der Batterien
1. Drücken Sie leicht auf den Batteriefachdeckel und schieben
Sie ihn in die Richtung des Pfeils.
2. Beachten Sie die Anweisungen im Fachinneren und legen
Sie die mitgelieferten Batterien (2 R-6 Batterien, d. h.
Größe “AA”, Mignonzelle) richtig ein (auf die Plus- (+) und
Minus- (-) Seite achten).
3. Schließen Sie die Abdeckung.
Anschließen des Touch-Pen-Adapters
Stecken Sie den Touch-Pen-Adapter in die Touch-Pen-
Adapterbuchse am Monitor, um den Touch-Pen verwenden zu
können.
Touch-Pen-
Adapter
Touch-Pen-
Adapterschraube
(Diebstahlschutz)
Touch-Pen-
Adapterbuchse
Einsetzen der Batterie
Es werden 2 Touch-Pens mitgeliefert. Legen Sie die Batterien
in die Touch-Pens ein.
1. Entfernen Sie den Batteriedeckel.
2. Öffnen Sie die Abdeckung und setzen Sie die
mitgelieferte Batterie (LR-03 (Größe “AAA”) x 1) in den
Touch-Pen ein.
Beachten Sie die “+”- und “-“-Markierung im Inneren des
Touch-Pen und legen Sie die Batterie richtig ausgerichtet
ein.
CAPACITIVE
2
1
Batteriedeckel
3. Bringen Sie die Abdeckung und den Batteriedeckel
wieder an.
TIPPS
• Um einen optional erhältlichen Touch-Pen mit dem Monitor
verwenden zu können, muss der Touch-Pen im Touch-Pen-
Adapter registriert sein. (Paarung)
Für Einzelheiten wird auf die Bedienungsanleitung
verwiesen.

LCD-Monitor: 1

Fernbedienung: 1

Netzkabel

Fernbedienung-Batterie
(R-6 (Größe “AA”)): 2

Kabelklammer: 3

Kabelklammer (Einstecktyp): 4

CD-ROM (Utility Disk): 1

CD-ROM (Touch Display Link): 1

Lizenz für Touch Display Link: 1

Installationsanleitung (diese Anleitung): 1

Touch-Pen
(für kapazitives Touch-Panel)
(PN-ZL03): 2

Touch-Pen-Adapter
(PN-ZL01): 1

Pen-Spitze für Touch-Pen
(für kapazitives Touch-Panel): 8

Touch-Pen-Batterie
(LR-03 (Größe “AAA”)): 2

Ablage: 1

Lautsprecherabdeckung: 2

USB-Kabel: 1

RS-232C-Konvertierungskabel
(ø3,5-mm-Miniklinke): 1

Schwamm (für kapazitives Touch-Panel): 1

Kamerahalterung: 1

Kameraschraube (Zollgewinde): 1

Touch-Pen-Adapterschraube
(Stufenschraube, M3): 1

Befestigungsschrauben für
Lautsprecherabdeckung (M3)/
Befestigungsschrauben für Kamera (M3): 6

Vertikaler Aufkleber (Logo): 1

ID-Aufkleber : 4 x 2

SHARP-Logo-Aufkleber: 1
Um das Logo zu verdecken, überkleben Sie das
SHARP-Logo mit diesem Aufkleber.
