10 Câblage du système
MAN-01-00654-1.0 StorEdge Three Phase Inverter Wiring and On Site Check Quick Guide

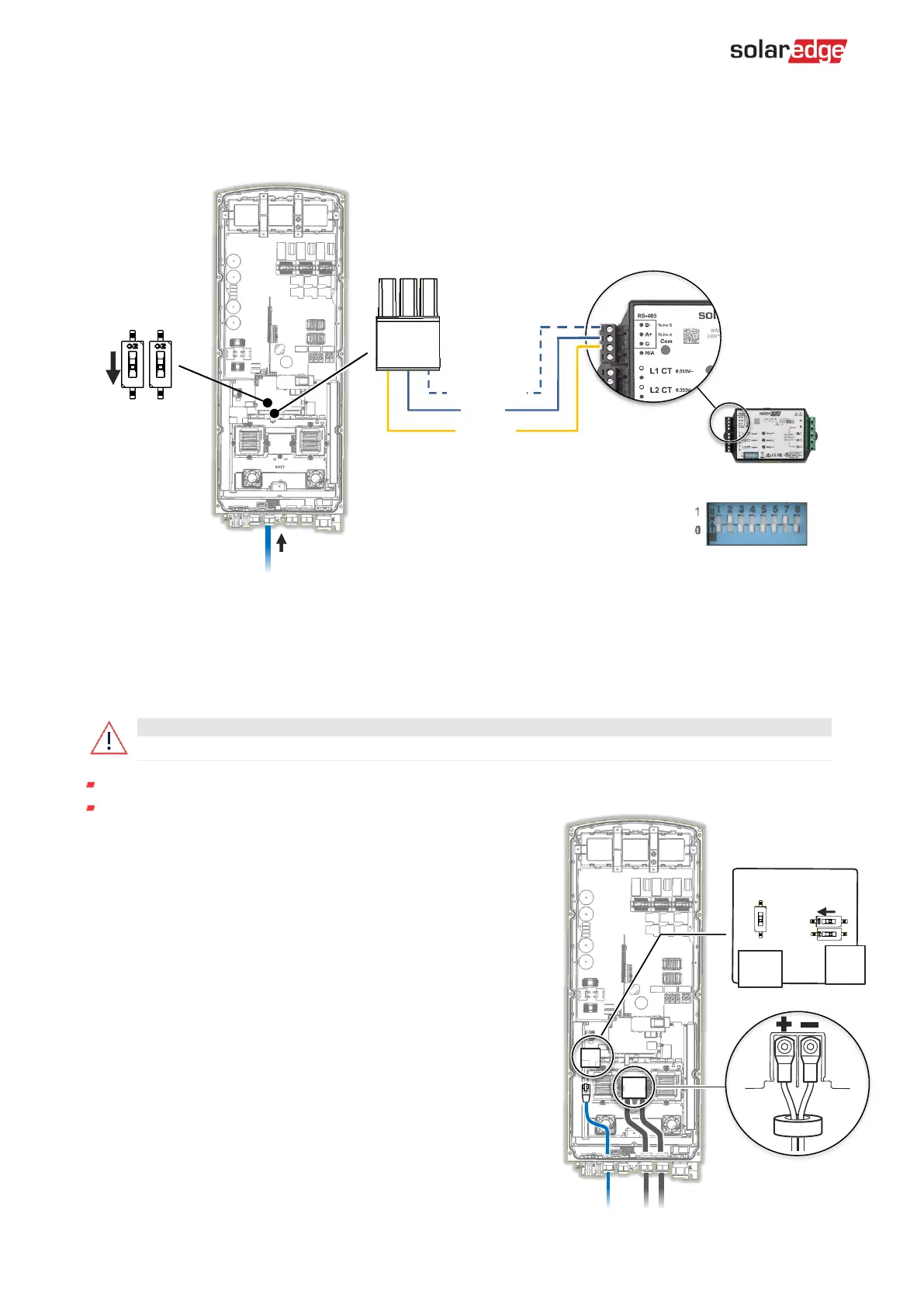

Raccordement du compteur
Utiliser un câble avec une paire torsadée blindée, 0.2 (0.2-1) mm² 600V ou CAT5.
1. Connectez une extrémité du câble de communication au compteur.
2. Ouvrir le passe câble 2 communication et insérer l’autre extrémité du câble.
3. Insérer les fils du compteur dans le connecteur comme indiqué ci-dessus et serrer-les à l’aide des vis.
4. Assurez-vous que la position des commutateurs soit comme dans la position ci-dessus.
Raccordement de la batterie
Pour la connexion DC - User un câble de 35 ou 50 mm
2
avec une distance minimale de 5m.
Pour la communcation – User un câble Ethernet blindé (CAT5/5E STP).
1. Sertissez et resserrez à chaud les cosses fournies sur les câbles CC de
la batterie.
2. Enlever les bouchons plastiques sur les connecteurs de la batterie.
3. Connecter les câbles DC à la batterie et serrer avec un tournevis
dynamométrique 5N*m/3.7lb*ft.
4. Faites passer les extrémités non serties des câbles CC dans la ferrite
de 48mm fournie avec l’onduleur.
5. Faites passer les extrémités non serties des câbles CC de l’intérieur
vers l’extérieur de l’onduleur, à travers les presse-étoupes d’entrée
CC de la batterie. La polarite correcte est indiquée sur l’onduleur.
6. Réinstaller le capot de l’interface batterie de l’onduleur.
7. Passer le câble du bus CAN à travers le presse-étoupe Comm Gand 1.
8. Raccorder le câble du bus CAN au connecteur.
9. Mettre les commutateurs DIP dans la position :
Les deux connecteurs droit – position ON.
Les connecteurs gauches (PIN 2 - PIN 6) – Selectionne un code
PIN de mise a la terre pour le connecteur du bus CAN.
Positionner en fonction du fabriquant de la batterie.
