Kabeldragning av systemet 26
MAN-01-00654-1.0 StorEdge Three Phase Inverter Wiring and On Site Check Quick Guide

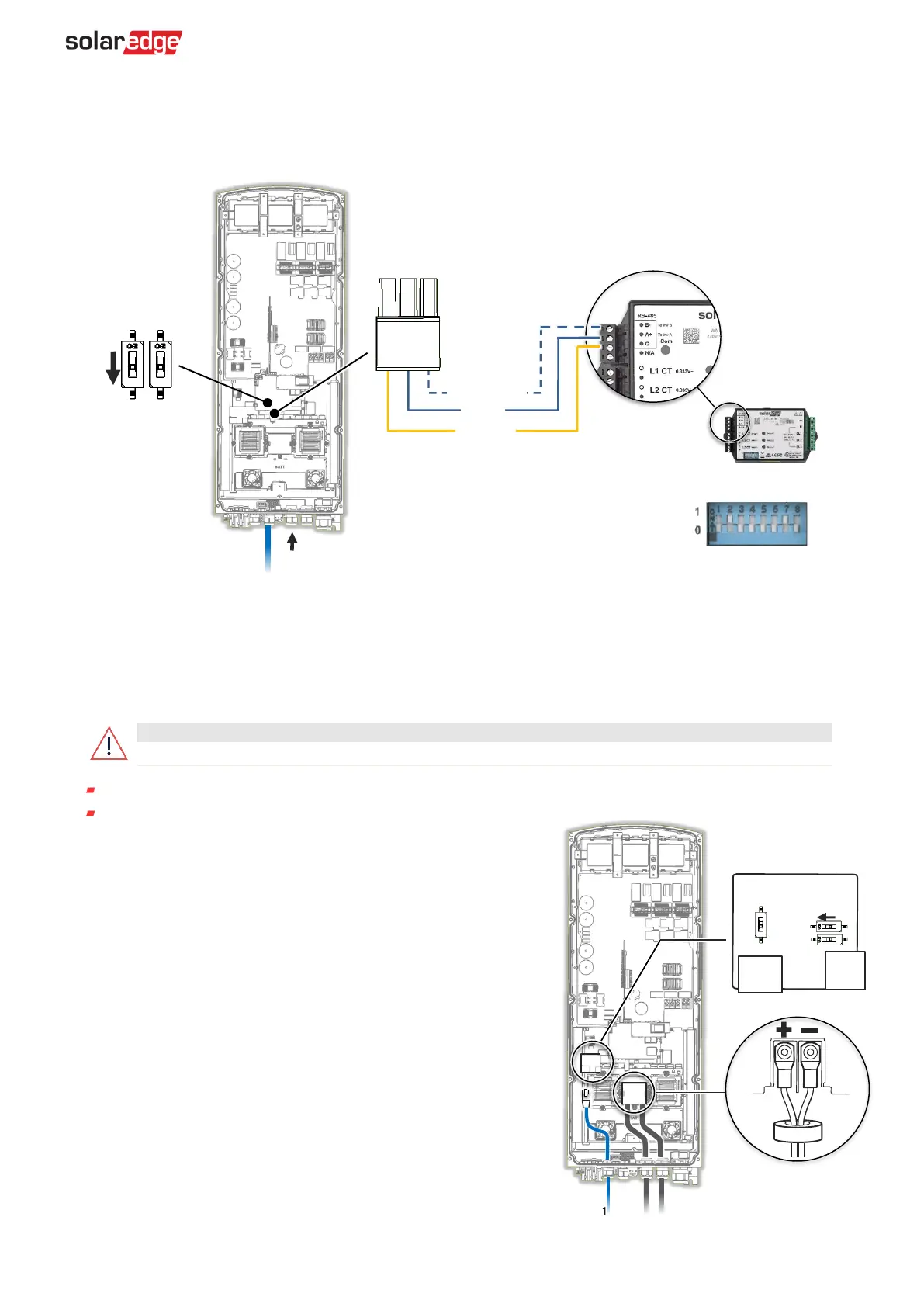

Anslutning av energimätaren
Använd en skärmad tvinnad parkabel, 0,2 (0,2-1) mm² 600V eller CAT5, med minst två tvinnade par.
1. Anslut ena änden av kommunikationskabeln till energimätaren
2. Öppna kommunikationsförskruvning 2 och för in den andra änden av kommunikationskabeln i växelriktaren
3. För in mätarkablarna i kontakten enligt ovan och dra åt dem med skruvarna
4. Se till att alla DIP-omkopplare är inställda enligt ovan
Anslutning av batteriet
För likströmanslutning (DC) – Använd röd och svart 35 eller 50 mm2 kopparkabel med en max längd på 5 m
För kommunikation – Använd en skärmad Ethernet-kabel (CAT5/5E STP)
1. Montera de medföljande kabelskorna till batteriets DC-kablar
med avsett verktyg. Skydda kabelskorna med krympslang.
2. Ta bort plastskyddet från batterikontakterna
3. Anslut DC-kablarna till batterikontakterna och dra åt med ett
vridmoment på 5 N*m / 3,7 lb*ft
4. För in DC-kablarna genom en 48 mm ferritpärla som medföljer
växelriktaren
5. För in DC-kablarna från växelriktarens insida utåt, genom
batteriets DC-förskruvningar. Rätt polaritet är markerad på
växelriktaren. Rekommenderat är röd kabel för plus och svart
kabel för minus.
6. Sätt tillbaka plastskyddet på växelriktarens batterikontakter
7. För in CAN-busskabeln genom kommunikationsförskruvning 1
8. Anslut kabeln till CAN-busskontakten
9. Ställ DIP-omkopplarna på CAN-busskortet:
De två högra DIP-omkopplarna - Växla till ON
