MAN-01-00654-1.0 StorEdge Three Phase Inverter Wiring and On Site Check Quick Guide
Inversor Trifásico StorEdge con Configuración SetApp –
Guía rápida y checklist para puesta en marcha en Europa,
APAC y Sudáfrica
Historial de Revisión
Revisión 1.0 – primera revisión (Octubre 2019)
Introducción
Este documento proporciona las instrucciones para cablear y verificar la correcta instalación de un Sistema StorEdge
compuesto por los siguientes elementos:
Inversor Trifásico StorEdge con Configuración SetApp
Meter
Batería 48V
Para más detalles y más información sobre las configuraciones del sistema consultar con el manual de instalación
completo suministrado con el equipo.
PRECAUCIÓN!
Para un rendimiento correcto de la batería, la batería tiene que estar conectada al inversor StorEdge en modo de
carga activado. La desconexión de la batería durante un tiempo alargado puede causar una descarga profunda y
dañar la batería.
Cableado del Sistema

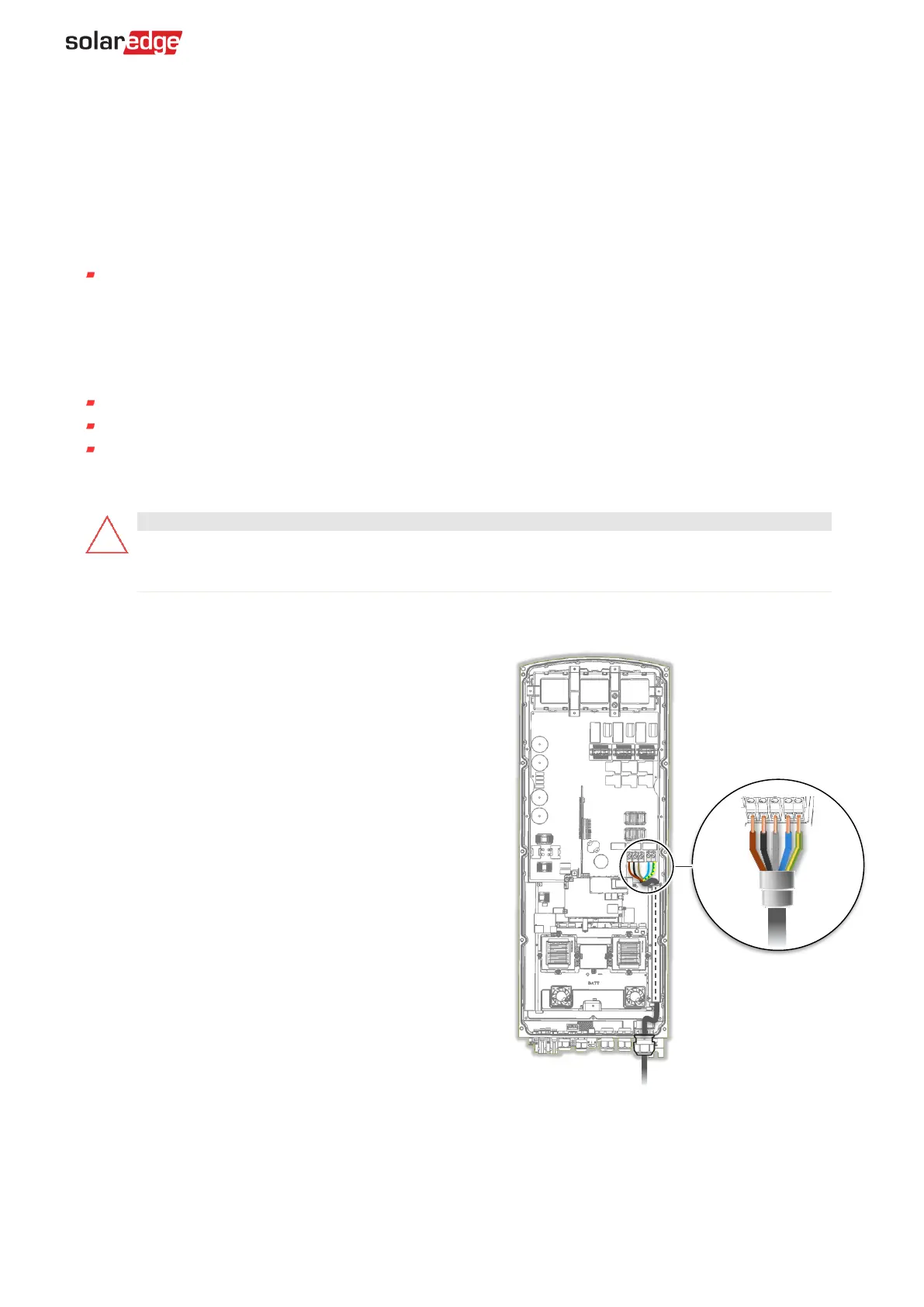

Conexión de la red CA
Utilizar un cable de 5 hilos. La sección máxima admitida
en el borne de conexión es de 4 mm².
1. Apagar el interruptor de conexión CA.
2. Abrir el Prensaestopa para conexión CA e introducir el cable.
3. Pasar el cable CA a través de la canaleta.
4. Introducir el cable en los 2 toroidales de ferrita (uno de
48mm y el otro de 39mm) suministrados con el inversor.
5. Conectar el cable CA a los terminales CA. Conectar primero el
cable de tierra (PE).
6. Apretar los tornillos de conexión con un par de 1.2-1.5 N*m /
0.88-1.1 lb*ft.
