Sony HCD-RX30 - BASE UNIT SECTION

— 65 —
#5
301
302
303
304
306
307
308
M102
M101
305
304

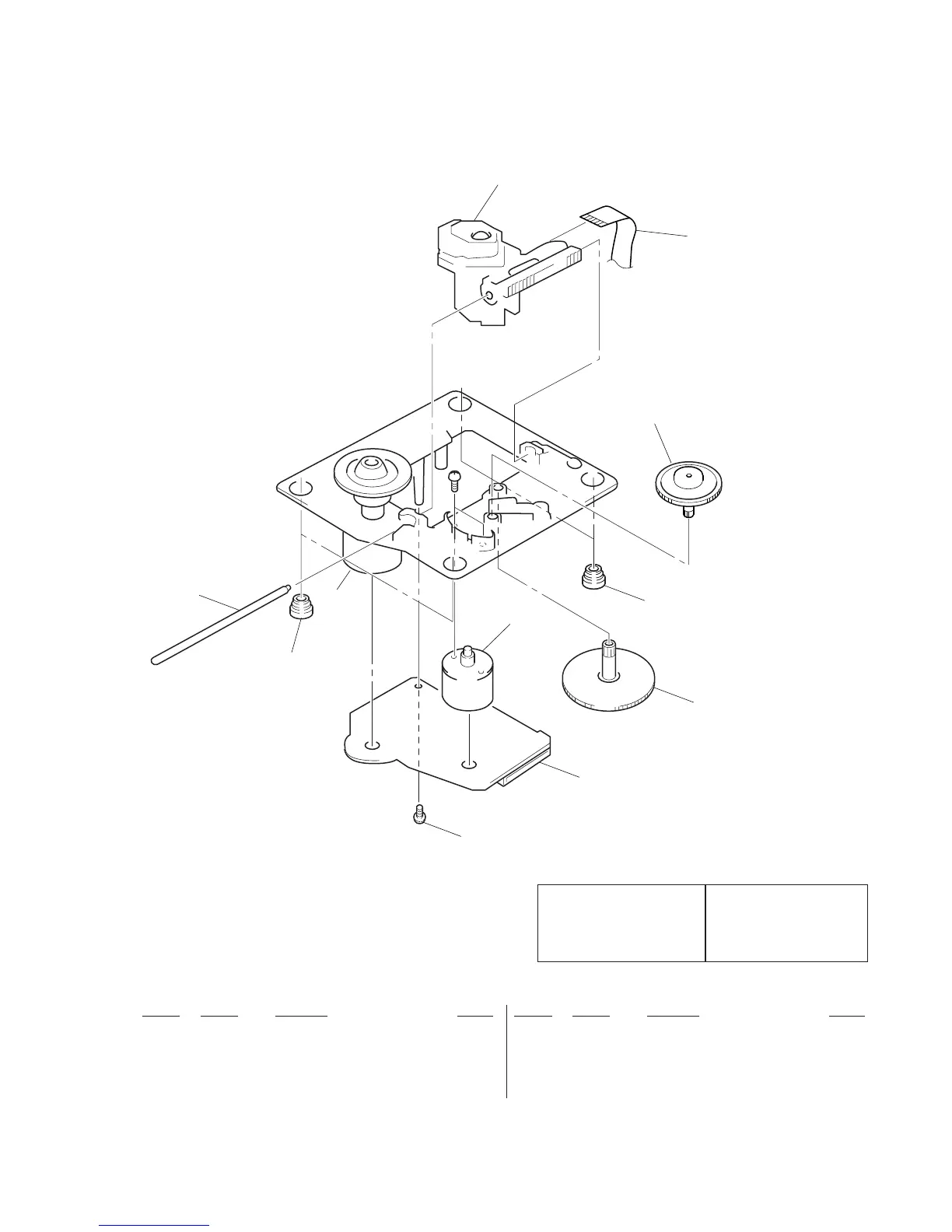

7-7. BASE UNIT SECTION (BU-5BD19)
Ref. No. Part No. Description Remark
! 301 8-848-367-11 OPTICAL PICK-UP KSS-213B/K-N
302 1-769-069-11 WIRE (FLAT TYPE) (16 CORE)
303 4-917-567-01 GEAR (M)
304 4-951-940-01 INSULATOR (BU)
305 4-917-565-01 SHAFT, SLED
Ref. No. Part No. Description Remark
306 4-917-564-01 GEAR (P), FLATNESS
* 307 A-4673-402-A BD BOARD, COMPLETE
308 4-951-620-01 SCREW (2.6X8), +BVTP
M101 X-4917-523-4 MOTOR ASSY (SPINDLE)
M102 X-4917-504-1 MOTOR ASSY (SLED)
Les composants identifiés par
une marque ! sont critiques pour
la sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
