6-10
NEX-FS700/FS700K/FS700C/FS700CK/FS700E/FS700EK/FS700J/FS700JK/FS700R/FS700RH/FS700U/FS700UK
12 3 4
A
B
C
D
E
F
A
B
C
D
E
F

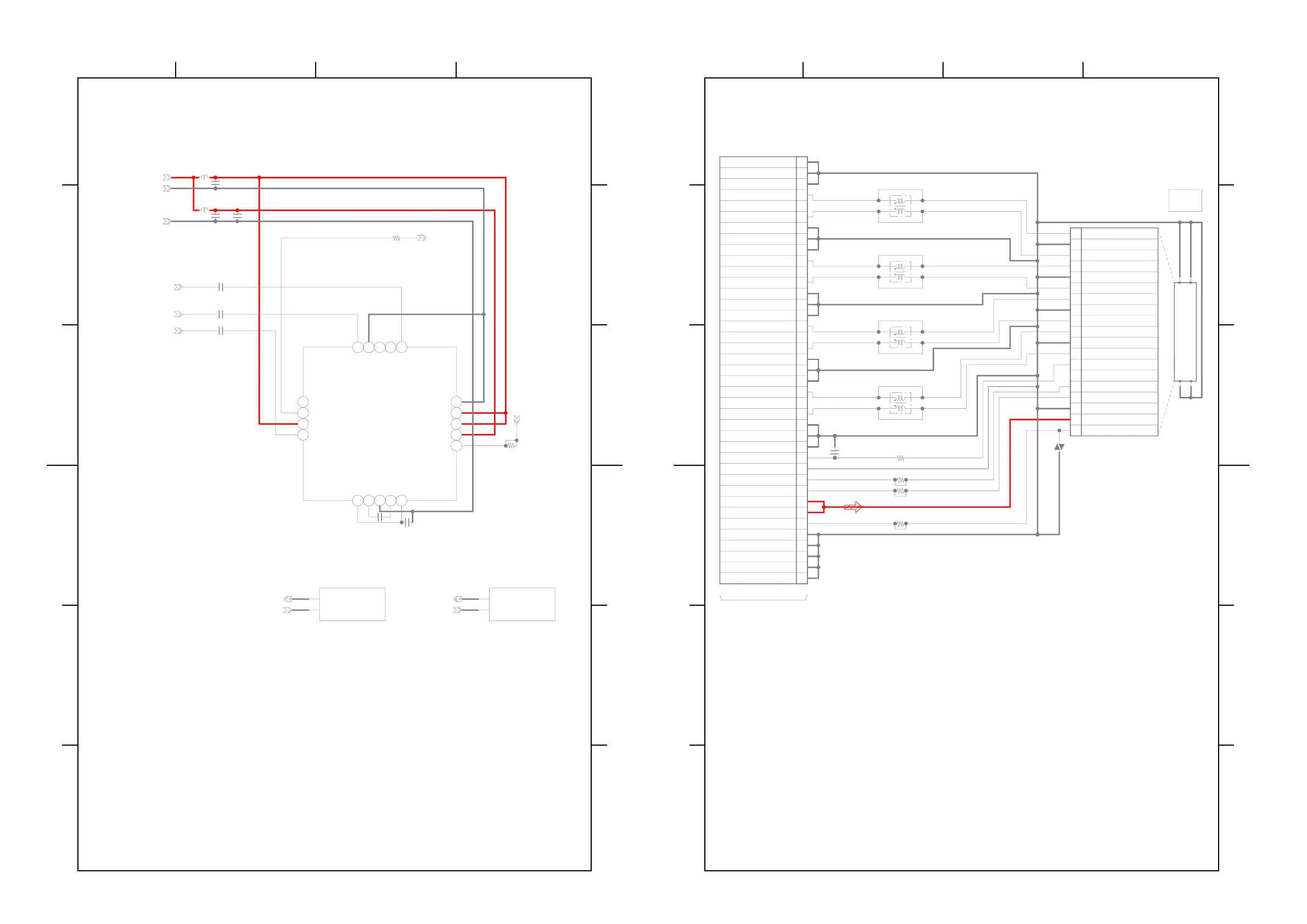

08
VC-650 BOARD (8/22)
VIDEO CONVERTER
XX MARK: NO MOUNT
A_2.8V
C2407
4.7u
DAC_IOUT_PB
IC_2401_VIDEO_GND
C2406
4.7u
XVIDEO_STBY
R2404
XX
L2401
10uH
C2403
2.2u
C2405
0.1u
L2402
10uH
DAC_IOUT_Y
VIDEO_OUT
IC2401
BH76095GU-E2
A1
VEE_OUT
A2
C_MINUS
A3
CP_GND
A4
C_PLUS
B1
VEE_IN
B3
XSTBY
B4
CP_VCC
C1
V_VCC
C2
V_VCC
C3
V_GND
C4
PR_IN
D1
PR_OUT
D2
PB/C_OUT
D3
V_GND
D4
PB/C_IN
E1
PY/Y_OUT
E2
CVBS_OUT
E3
SD/XHD
E4
PY/Y_IN
C2404
2.2u
C2402
10u
C2401
10u
R2403
75
C2408
2.2u
COM241
COMMON-GND2
1
@CirP
2
@CirP
REG_GND
REG_GND
IC_2401_VIDEO_GND
COM242
COMMON-GND2
1
@CirP
2
@CirP
IC_2401_CP_GND
IC_2401_CP_GND
DAC_IOUT_PR
VIDEO
CONVERTER
FP-1573
FLEXIBLE
LND002
(PAGE 6-43)
12 3 4
A
B
C
D
E
F
A
B
C
D
E
F
08
HD-045 BOARD
HDMI CONNECTOR
XX MARK: NO MOUNT
CN1502 19P
1
TMDS_DATA2_+
2
TMDS_DATA2_SHIELD
3
TMDS_DATA2_-
4
TMDS_DATA1_+
5
TMDS_DATA1_SHIELD
6
TMDS_DATA1_-
7
TMDS_DATA0_+
8
TMDS_DATA0_SHIELD
9
TMDS_DATA0_-
10
TMDS_CLOCK_+
11
TMDS_CLOCK_SHIELD
12
TMDS_CLOCK_-
13
CEC
14
RESERVED
15
SCL
16
SDA
21
22
20
23
17
DDC/CEC_GND
18
+5V_POWER
19
HPD
R1509
XX
R1510
XX
R1511
XX
R1512
XX
VDR151
XX
C1501
XX
LF1501
XX
1
4
3
2
LF1502
XX
1
4
3
2
LF1503
XX
1
4
3
2
LF1504
XX
1
4
3
2
CN1501 39P
1REG_GND
2REG_GND
3REG_GND
4TX2+
5N.C.(GAP)
6TX2-
7REG_GND
8REG_GND
9REG_GND
10TX1+
11N.C.(GAP)
12TX1-
13REG_GND
14REG_GND
15REG_GND
16TX0+
17N.C.(GAP)
18TX0-
19REG_GND
20REG_GND
21REG_GND
22TXC+
23N.C.(GAP)
24TXC-
25REG_GND
26REG_GND
27REG_GND
28CEC
29REG_GND
30SCL
31SDA
32+5V
33+5V
34HPD
35REG_GND
36REG_GND
37REG_GND
38REG_GND
39REG_GND
HDMI
OUT
