Stihl BG 86 User Manual

BG 56, BG 56 C, BG 66, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C
español / EE.UU
46

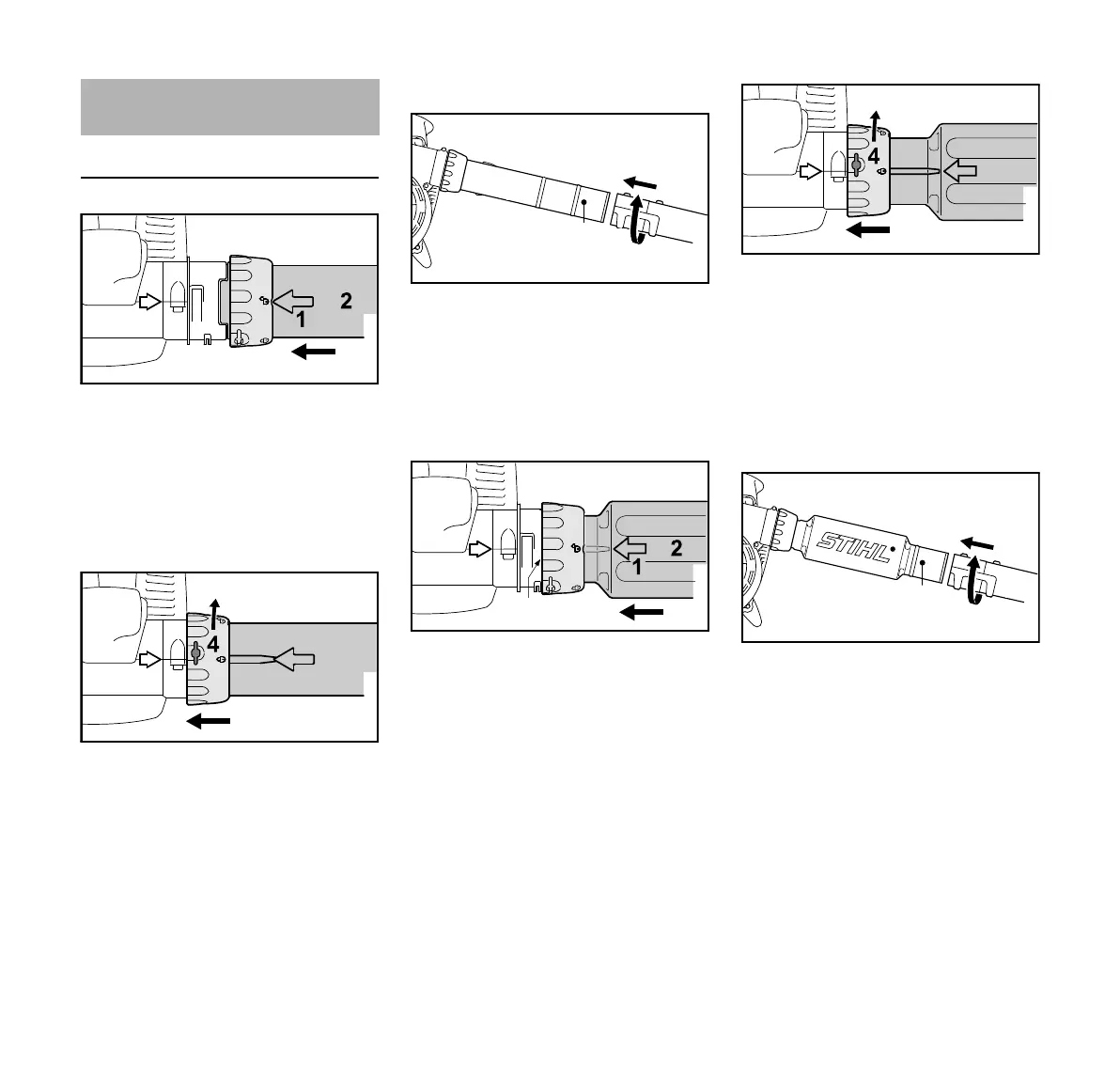

Montaje del tubo soplador
N Alinee las flechas (1).
N Coloque la tuerca de unión con el
símbolo ‚ alineado con las
flechas.
N Empuje el tubo de soplado (2) en el
tubo corto de la caja del
soplador (3) hasta el tope.
N Empuje la tuerca de unión (4) sobre
el tubo corto de la caja del soplador
hasta el tope.
N Gire la tuerca de unión (4) en el
sentido de la flecha hasta que el
símbolo ƒ esté alineado con las
flechas – la tuerca de unión emite
un ruido al engancharse en su
lugar.
BG 56, BG 86, SH 56, SH 86
N Empuje la boquilla (5) en el tubo de
soplado (2) hasta el vástago (6),
posición 'a' (larga) o posición 'b'
(corta), y gírela en el sentido
indicado por la flecha para trabarla
en posición.
BG 66
N Alinee las flechas (1).
N Coloque la tuerca de unión con el
símbolo ‚ alineado con las
flechas.
N Empuje el tubo de soplado (2) en el
tubo corto de la caja del
soplador (3) hasta el tope.
N Empuje la tuerca de unión (4) sobre
el tubo corto de la caja del soplador
hasta el tope.
N Gire la tuerca de unión (4) en el
sentido de la flecha hasta que el
símbolo ƒ esté alineado con las
flechas – la tuerca de unión emite
un ruido al engancharse en su
lugar.
N Empuje la boquilla (5) a la
posición (a) en el tubo de
soplado (2) hasta el vástago (6) y
gírela en el sentido indicado por la
flecha para trabarla en posición.
Instalación del soplador
1
3
296BA016 KN
296BA017 KN
a
b
5
6
2
296BA031 KN
1
296BA018 KN
3
296BA019 KN
a
6
5
2
296BA032 KN

Stihl BG 86 Specifications

General

Type	Handheld blower
Airflow	810 m³/h
Suction mode	-
Product color	Black, Orange, White
Airspeed (max)	306 km/h
Airspeed (min)	248.4 km/h
Power source	Gasoline
Vibration emission	2.5 m/s²
Sound pressure level	90 dB

Weight and Dimensions

Weight	4400 g
