Stihl FC 95 User Manual

FC 95, FC 110
español / EE.UU
58

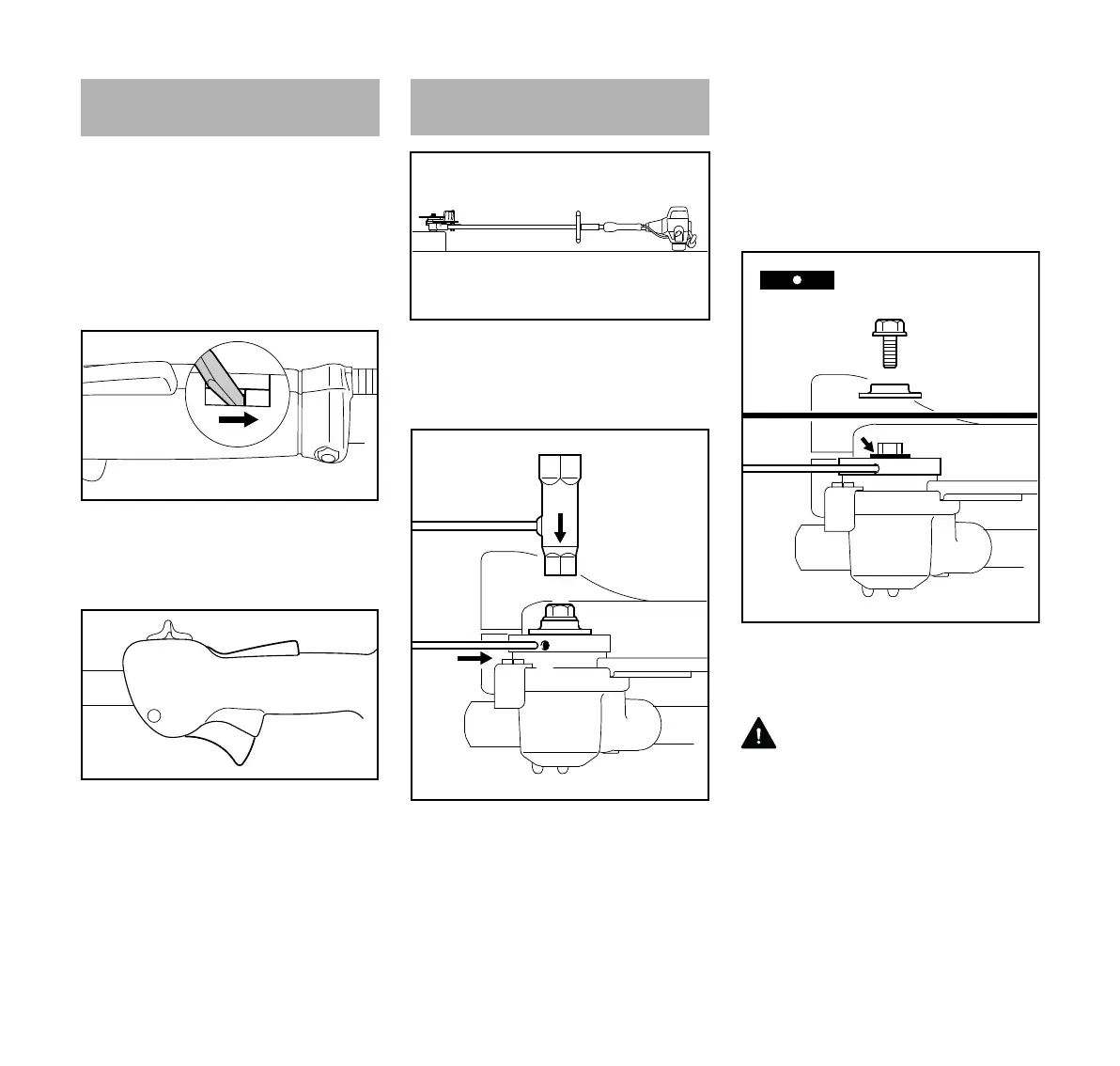

El ajuste correcto del cable del
acelerador es necesario para el
funcionamiento correcto en las
posiciones de máxima aceleración,
arranque y marcha en vacío.
N Ajuste el cable del acelerador
solamente cuando la unidad esté
completa y correctamente armada.
N Utilice una herramienta adecuada
para empujar la pieza deslizante
hasta el extremo de la ranura (vea
la ilustración).
N Pulse el bloqueo (1) y oprima el
gatillo de aceleración (2)
(aceleración máxima) – esto ajusta
el cable del acelerador
correctamente.
N Apoye la bordeadora motorizada
sobre la parte trasera con el punto
de montaje de la cuchilla (1) hacia
arriba.
N Introduzca el pasador de tope (2)
hasta fondo en el agujero (3) –
aplique un poco de presión y
muévalo hacia adelante y atrás
junto con la placa de empuje (4)
hasta que el pasador se deslice en
su lugar para bloquear el eje.
N Coloque la llave combinada (5) en
el tornillo (6).
N Gire el tornillo en sentido horario
(roscas izquierdas) y quítelo.
N Quite la arandela de empuje (4).
N Coloque la cuchilla (9) en la placa
de empuje (10).
ADVERTENCIA
El collar (vea la flecha) debe
engancharse en el agujero de montaje
de la cuchilla.
N Coloque la arandela de empuje en
el eje (11) y bloquee el eje.
N Coloque el tornillo (6) en el eje en
sentido contrahorario y apriételo
firmemente.
Ajuste del cable del
acelerador
002BA163 KN
2
1
002BA161 KN
Montaje de la cuchilla
257BA013 KN
4
3
6
2
257BA014 KN
5
11
9
257BA015 KN
4
6
9
10
