0458-838-8601-A
85
español / EE.UU
8 Armado de la motoguadaña / desmalezadora

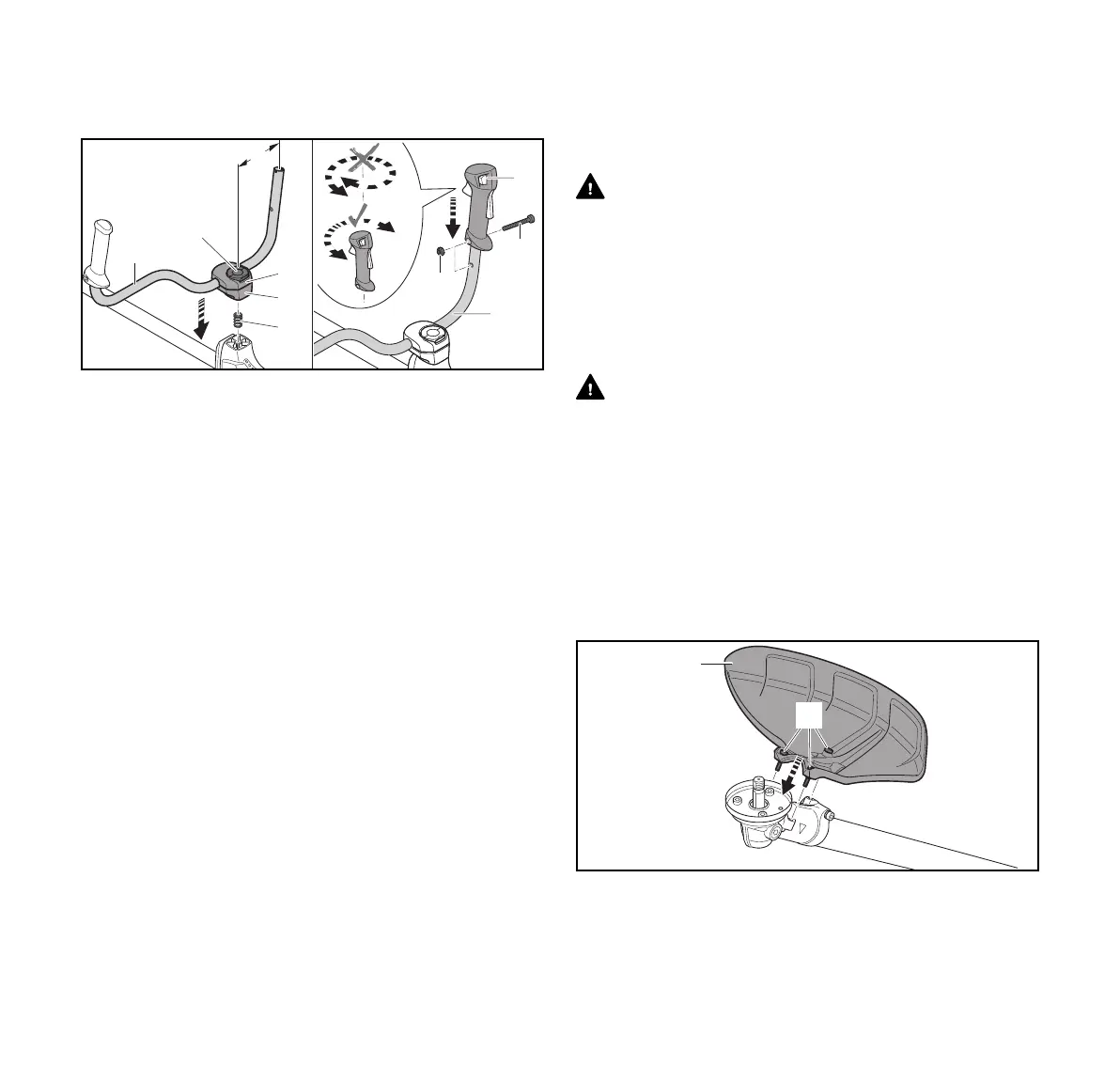

Para montar el manillar:
Apague el motor, @ 12.1.
Levante la empuñadura del tornillo de la abrazadera (1) y
gire el tornillo de la abrazadera en sentido antihorario
hasta que el manillar (2) quede ligeramente sujeto.
Inserte el resorte (5) por la parte inferior en la abrazadera
moldeada inferior (4).
Coloque las abrazaderas moldeadas (3 y 4) en el tubo e
inserte el tornillo de sujeción (1).
Mueva hacia arriba el manillar (3) y ajústelo de modo que
la distancia (A) mida aproximadamente 7 pulgadas
(17 cm).
Apriete el tornillo de sujeción (1). Asegúrese de que el
mango está bien fijo y de que no se va a mover durante el
trabajo.
Retire el tornillo (6).
Coloque el mango de control (8) en el manillar (2) de
modo que el gatillo del acelerador quede orientado hacia
la caja de engranajes. No gire el mango de control.
Alinee el orificio del mango de control con el orificio del
manillar.
Inserte la tuerca (7).
Inserte el tornillo (6) y apriételo.
8.2 Instalación y retiro de un deflector o tope de
límite
8.2.1 Montaje de un deflector
ADVERTENCIA
Para reducir el riesgo de lesiones causadas por objetos que
salen despedidos o por contacto con el accesorio de corte,
nunca use la motoguadaña / desmalezadora sin un deflector
debidamente montado. Mantenga una distancia de como
mínimo 50 pies (15 m) con respecto a las personas que
estén en los alrededores. Para usar un deflector diseñado
para usarse con una cuchilla metálica, debe cambiar el
deflector antes de instalar un cabezal de corte.
ADVERTENCIA
El accesorio de corte y el deflector deben formar una
combinación aprobada. Utilice únicamente una combinación
aprobada de accesorio de corte y deflector para obtener el
máximo rendimiento de corte y para reducir el riesgo de
lesiones graves provocadas por objetos que salen
despedidos o por contacto con el accesorio de corte,
@ 23.1.
Todos los deflectores se montan en la caja de engranajes
de la misma manera. Para montar un deflector:
Apague el motor, @ 12.1.
Deslice el deflector (1) en las guías de la caja de
engranajes hasta que haga tope. El deflector debe quedar
apretado contra la caja de engranajes.
7
6
1
2
3
8
2
4
5
A
0000097393_001
1
2
0000097394_001
