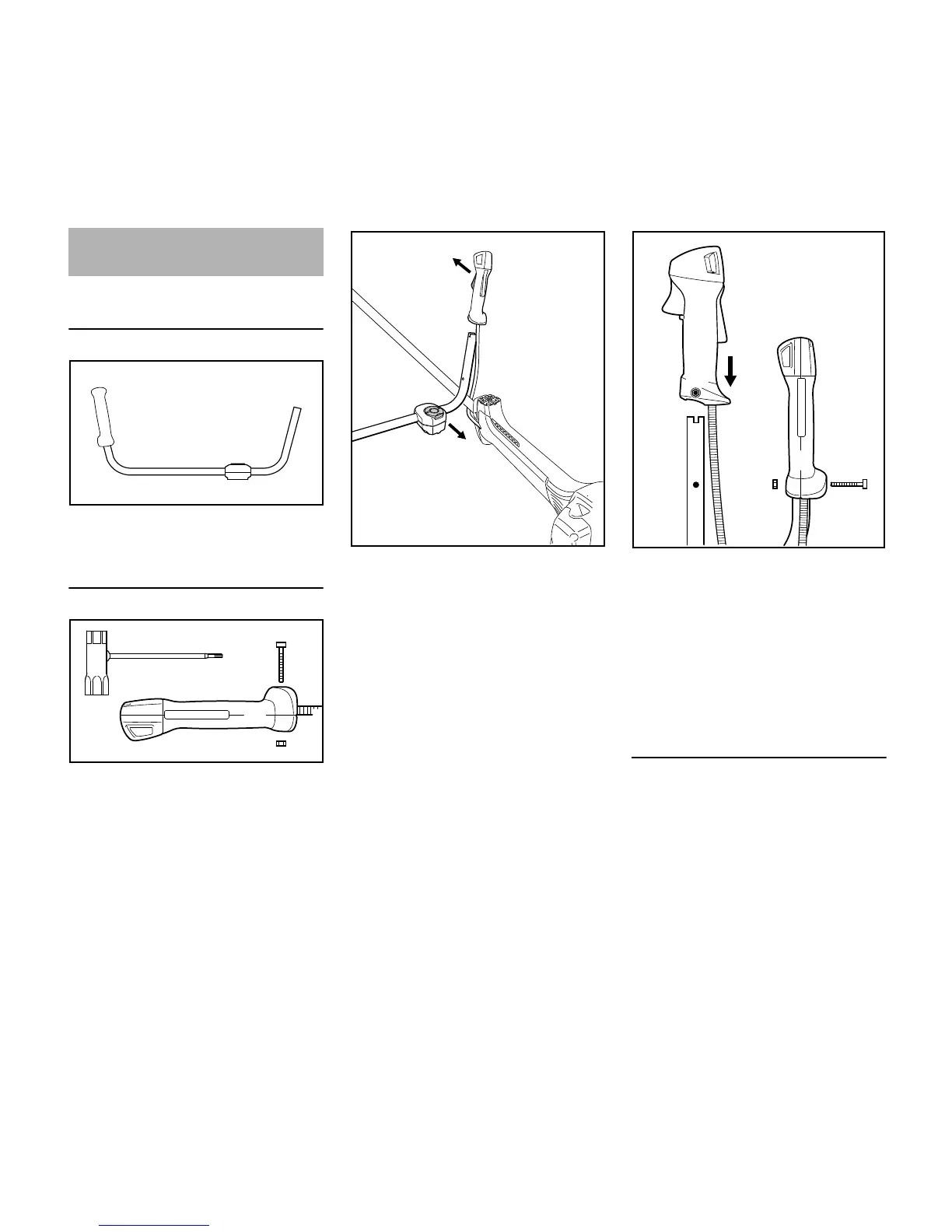

Montage du guidon avec support de
guidon tournant
À la livraison, les mâchoires (1) sont
déjà fixées sur le guidon (2).
Montage de la poignée de commande
N Dévisser la vis (3) et sortir
l'écrou (4) de la poignée de
commande (5) ;
N ajuster la poignée de commande (5)
par rapport au guidon (2) : la
gâchette de commande des gaz (6)
doit être orientée en direction du
réducteur et la vis de serrage (7) en
direction du moteur ;
N en la maintenant dans la position
indiquée, glisser la poignée de
commande (5) sur l'extrémité du
guidon (2), de telle sorte que les
trous (8) coïncident ;
N mettre l'écrou (4) dans la poignée
de commande (5), introduire la
vis (3) dans la poignée de
commande, la visser et la serrer.
Assemblage du support de guidon
Pour l'assemblage du support de guidon
pivotant, il faut que les mâchoires soient
munies d'un ressort et fixées au support
du guidon, sur la machine.
Montage du guidon
2
1
4BA011 KN
3
4
5
002BA352 KN
7
5
4BA002 KN
6
2
8
6BA019 KN
2
8
3
5
4
