Stihl GHE 150 User Manual

121
DEENFRNLITPTNOSVFIDAPLSLSKHU ES
0478 201 9913 B - ES
7.1 Montar el eje de rueda y las
ruedas
● Montar el eje de rueda (C) con
topes de rueda (D), tornillos (E) y
tuercas hexagonales (F) en el pie de
rueda (B) y atornillar con una llave
universal (V) (4 - 6Nm).
● Colocar las ruedas (I) sobre el eje de
rueda montado.
● Colocar los dispositivos de fijación
rápida (H) con el lado arqueado hacia
afuera en el eje de rueda.
● Encajar los tapacubos (J) en las
ruedas.
7.2 Montar el chasis y el canal de
expulsión
1 Montar la prolongación de
expulsión
● Colocar el equipo base (A) sobre un
taco de madera de aprox. 15-20 cm
como se muestra en la ilustración.

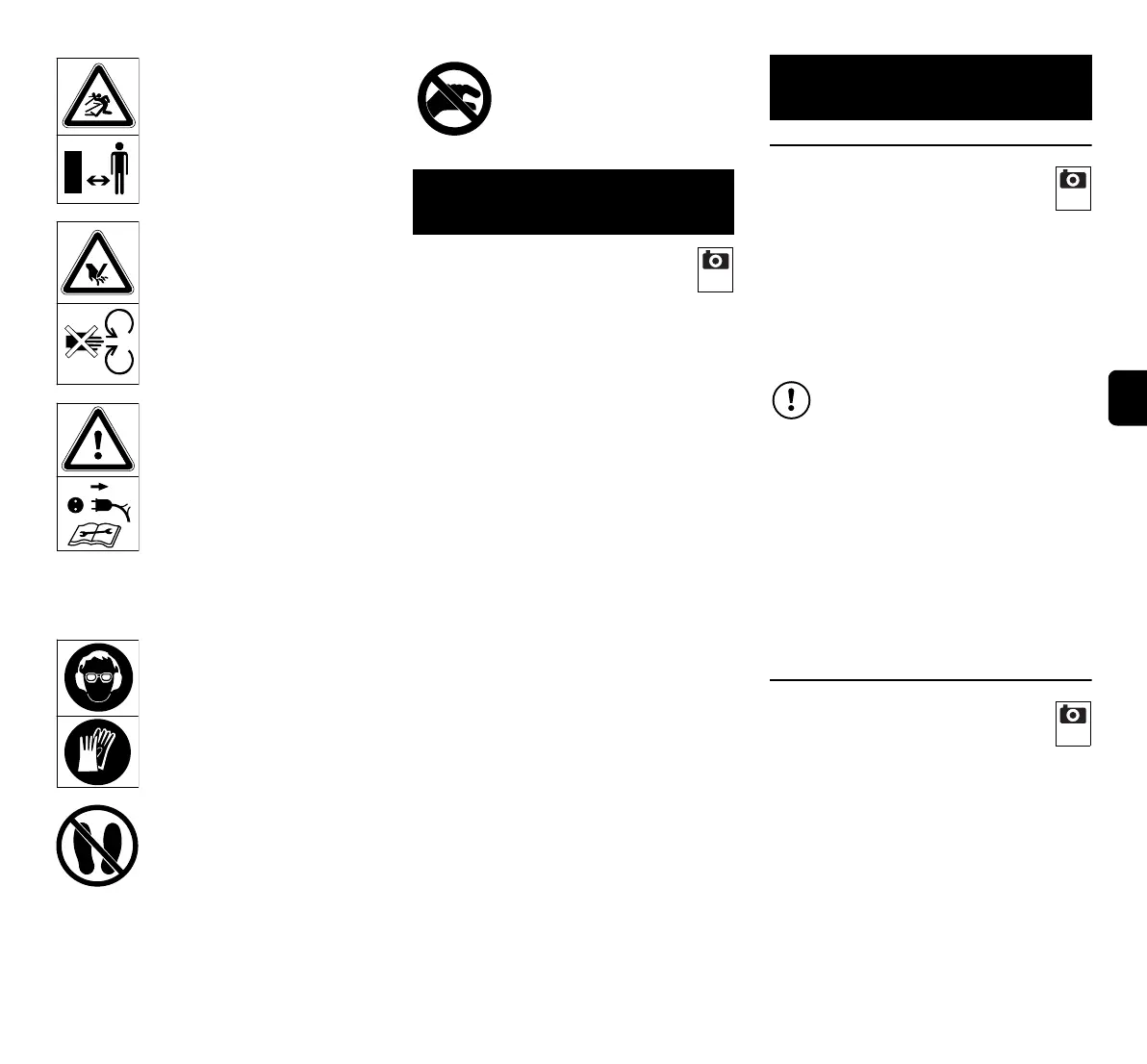

¡Peligro de lesiones!
Impida que otras personas
se acerquen a la zona de
peligro.
¡Peligro de lesiones!
¡Elementos giratorios!
No coloque manos o pies en
las aberturas cuando el
equipo está en
funcionamiento.
¡Peligro de lesiones!
Antes de realizar trabajos
en la herramienta de corte,
antes de efectuar cualquier
trabajo de mantenimiento y
limpieza, antes de verificar
si el cable de conexión está
enredado o dañado y antes
de abandonar el equipo,
apagar el motor eléctrico y
desenchufar el cable de red.
¡Utilizar protección auditiva!
¡Utilizar gafas de protección!
¡Utilizar guantes de trabajo!
¡Peligro de lesiones!
No subirse al equipo.
¡Peligro de lesiones!
Nunca introduzca las manos
ni otras partes del cuerpo ni
la ropa en la tolva de llenado
o en el canal de expulsión.
6. Contenido del suministro
Pos. Descripción Unid.
A Equipo base con parte infe-
rior de la tolva
1
B Pie de rueda 1
C Eje de rueda 1
D Tope de rueda 2
E Tornillo M6 x 55 2
F Tuerca hexagonal 2
H Dispositivo de fijación
rápida
2
I Rueda 2
J Tapacubos 2
K Tuerca cuadrada 2
L Arandela Ø 17 mm 4
M Tornillo M6 x 50 2
N Deflector 1
O Prolongación de expulsión 1
P Regleta 1
Q Perno 2
R Tornillo Torx P5 x 20 3
S Parte superior de la tolva 1
T Tornillo de seguridad 4
U Tornillo Torx P5 x 10 2
V Llave universal 1
x Manual de instrucciones 1
2
7. Preparar el equipo para el
servicio
Colocar los dispositivos de fijación
rápida en el eje de rueda sólo hasta
el punto en que las ruedas todavía
puedan girar con facilidad.
Los dispositivos de fijación rápida
que se hayan desmontado no se
pueden volver a utilizar.
3
4

Stihl GHE 150 Specifications

General

Power	2500 W
Product color	Black, Orange, White
Uncertainty K	2.4 dB
Cutting system	Blade
AC input voltage	230 V
Transport wheels	Yes
Rated speed (max)	2800 RPM
Sound power level	98 dB
Material throughput	- kg/h
Sound pressure level	2 dB
Collection box capacity	- L
Maximum branch thickness	35 mm

Weight and Dimensions

Weight	26000 g
