Stihl HLA 86 User Manual

0458-185-9821-A
215
česky 3 Přehled
4 Ochranný kryt postřihové lišty
Ochranný kryt postřihové lišty chrání před kontaktem s
noži postřihové lišty.
5 Přesuvná objímka
Přesuvná objímka deblokuje nastavení úhlu nožů
postřihové lišty.
6 Výkyvná rukojeť
Výkyvná rukojeť slouží k nastavení úhlů nožů postřihové
lišty.
7 Akumulátorová šachta
Do akumulátorové šachty se vsunuje akumulátor.
8 Aretační páčka
Aretační páčka drží akumulátor v akumulátorové šachtě.
9 Ergo-páčka
Ergo-páčka udržuje deblokovací šoupátko v jeho poloze
po puštění spínače.
10 Deblokační šoupátko
Deblokační šoupátko odjišťuje spínač.
11 Spínač
Spínač zapíná a vypíná prodloužené zahradní nůžky.
12 Ovládací rukojeť
Ovládací rukojeť slouží k ovládání, držení a vedení
prodloužených zahradních nůžek.
13 Závěsný držák
Závěsný držák slouží k zavěšení nosného systému.
14 Tlačítko
Tlačítko aktivuje světla LED na akumulátoru.
15 Akumulátor
Akumulátor napájí prodloužené zahradní nůžky energií.
16 Světla LED
Světla LED signalizují stav nabití akumulátoru a poruchy.
17 Jednoramenní závěsné zařízení
Jednoramenní závěsné zařízení slouží k nošení
prodloužených zahradních nůžek.
# Výkonový štítek s výrobním číslem

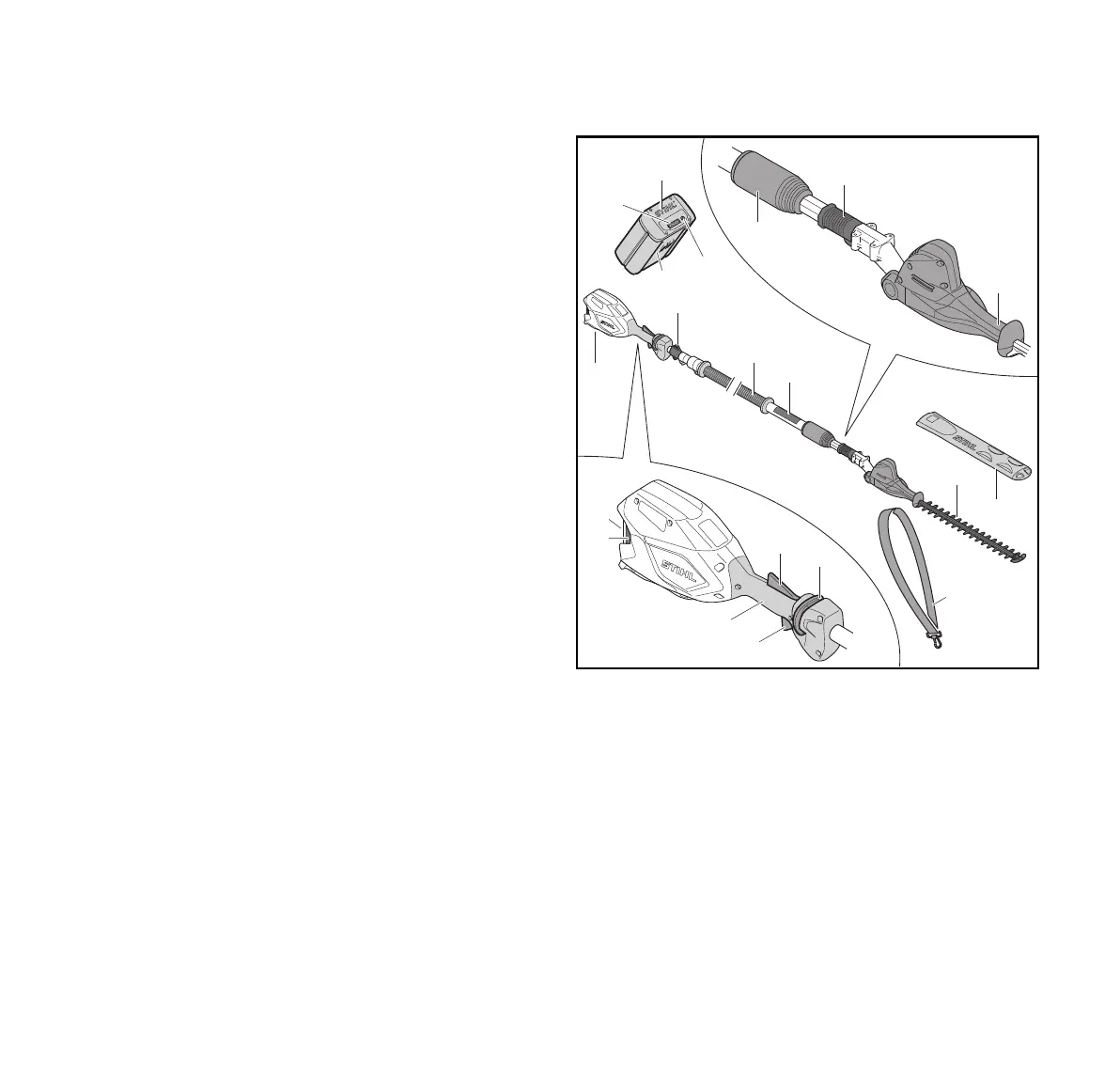

3.2 Prodloužené zahradní nůžky STIHL HLA 86 a
akumulátor
1 Závěsný držák
Závěsný držák slouží k zavěšení nosného systému.
2Tyč
Tyč spojuje všechny konstrukční díly.
3 Hadicový hmatec
Hadicový hmatec slouží k držení a vedení prodloužených
zahradních nůžek.
4 Nože postřihové lišty
Nože postřihové lišty stříhají větvičky a živé ploty.
