0458-185-9821-A
79
español

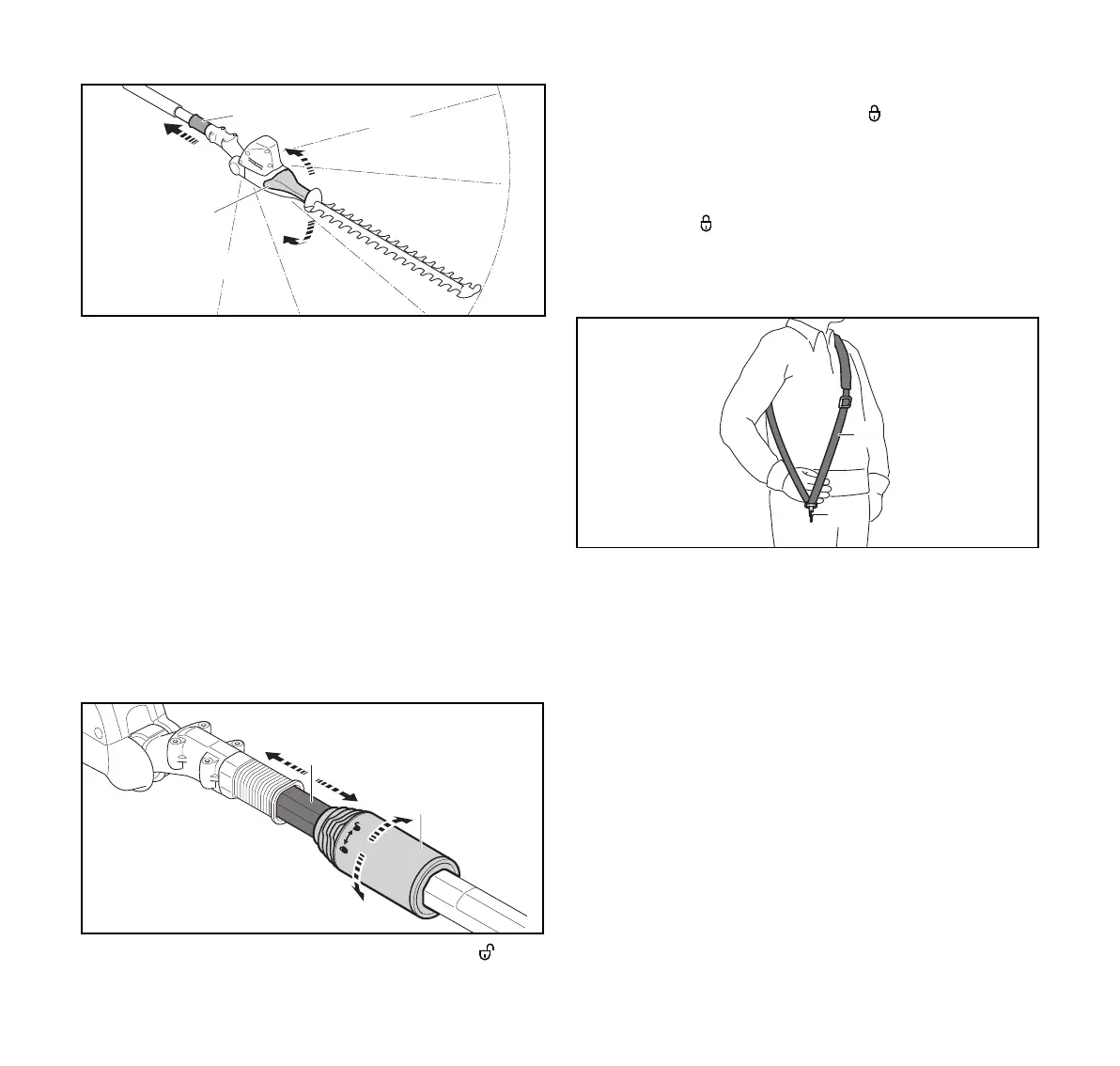

11 Trabajar con el cortasetos de altura
► Tirar del casquillo corredizo (1) hacia atrás y sujetarlo.
► Agarrar el asidero giratorio (2) con la mano y ajustar el
ángulo deseado.
► Soltar el casquillo corredizo (1).
► Mover el asidero giratorio (2) hasta que encastre el
manguito corredizo (1).
El manguito corredizo (1) está aplicado a la caja. El
ángulo de las cuchillas queda ajustado.
► Comprobar si el asidero giratorio (2) ya no se puede
mover.
11.2 Ajustar la longitud de vástago (HLA 86)
En función de la aplicación y de la estatura del usuario, el
vástago se puede ajustar a diferentes longitudes.
► Desconectar el cortasetos de altura y sacar el
acumulador.
► Girar la tuerca de apriete (1) media vuelta hacia .
► Ajustar el vástago (2) a la longitud deseada.
► Girar la tuerca de apriete (1) hacia hasta el tope.
► Comprobar que el vástago (2) ya no se pueda desplazar.
Si ya no se puede desplazar el vástago (2), la longitud de
vástago está ajustada de forma fija.
► Si se puede desplazar el vástago: girar la tuerca de
apriete hacia hasta que el vástago ya no se pueda
desplazar.
11.3 Ponerse el cinturón sencillo y ajustarlo
► Enganchar el cinturón sencillo (1).
► Ajustar el cinturón sencillo (1), de manera que el
mosquetón (2) quede aplicado más o menos el ancho de
la mano por debajo de la cadera derecha.
Otros sistemas de porte que se pueden utilizar figuran en
este manual de instrucciones, @ 20.
1
2
45°
70°
0000-GXX-4572-A0
2
1
0000-GXX-2990-A0
