0458-791-8221-C
98
français

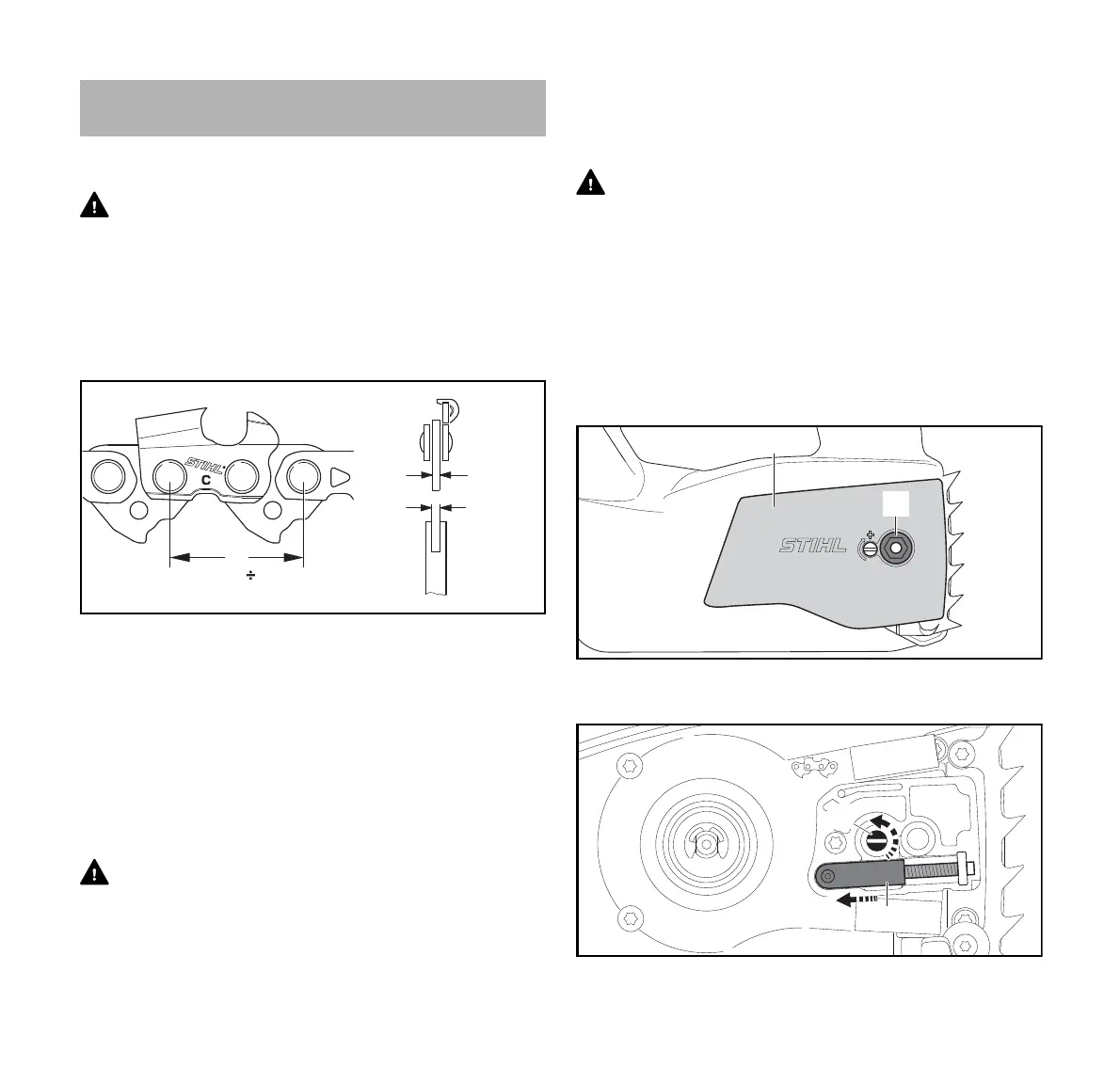

15 Assemblage de la tronçonneuse
15.1 Outil de coupe
AVERTISSEMENT
Si des composants non adaptés sont utilisés, l'outil de
coupe sera endommagé au point de ne plus pouvoir être
réparé après une courte période d'utilisation, et la chaîne
pourrait se dérailler, entraînant des blessures graves ou
mortelles.
Un outil de coupe se compose de la chaîne, du guide-chaîne
et du pignon de la chaîne.
– Le pas (t) de la chaîne (1), du pignon de chaîne et, si vous
utilisez un guide-chaîne Rollomatic, du pignon de nez, doit
correspondre.
– La largeur du maillon d'entraînement (2) de la chaîne doit
correspondre à la largeur de l'étrier de guidage (3).
15.2 Montage et démontage du guide-chaîne et de la
chaîne
15.2.1 Montage du guide-chaîne et la chaîne
AVERTISSEMENT
Assurez-vous que la batterie est retirée et que le frein de
chaîne est engagé avant de commencer le montage. Ne
faites jamais fonctionner votre tronçonneuse sans un guide-
chaîne et une chaîne correctement montés, @ 5.5. Utilisez
uniquement les combinaisons de guide-chaîne et de chaîne
expressément recommandées ou approuvées par STIHL,
@ 5.4.
AVERTISSEMENT
La chaîne comporte de nombreuses gouges tranchantes. Si
elles entrent en contact avec votre chair, elles vous
couperont même si la chaîne est immobile, @ 5.4. Portez
toujours des gants de travail robustes lors du montage ou de
toute autre manipulation de la chaîne,@ 5.3.
Pour monter le guide-chaîne et la chaîne :
► Coupez la tronçonneuse, @ 18.1.
► Serrez le frein de chaîne, @ 16.1.
► Retirez la batterie, @ 17.2.
► Dévissez l'écrou (2).
► Retirez le couvercle du pignon à chaîne (1).
15 Assemblage de la tronçonneuse
1
2
3
a
t = a 2
0000-GXX-1445-A0
1
2
0000-GXX-3113-A1
