Stihl RE 471 User Manual

RE 361, RE 361 PLUS, RE 461, RE 461 PLUS, RE 471 PLUS
español
107
1 Pistola de proyección
2 Acoplamiento para tubo de
proyección
3 Palanca de ajuste para regulación
de presión/caudal
4 Palanca de retención
5 Palanca
6 Enclavamiento empalme de alta
presión
7 Tuerca de racor tubo flexible de alta
presión
8 Tobera
9 Manguito de ajuste para la presión
de trabajo
10 Tobera de rotor
1)
11 Manguera de alta presión
12 Racor de empalme afluencia de
agua
13 Racor de empalme tubo flexible de
alta presión
14 Control del nivel de aceite
15 Asidero giratorio para la regulación
de presión / caudal
16 Manómetro
17 Empuñadura de dosificación para
detergente
18 Interruptor de la máquina
19 Depósito de detergente
20 Soporte para el equipo de
proyección
21 Suspensión para cable de conexión
y manguera de alta presión

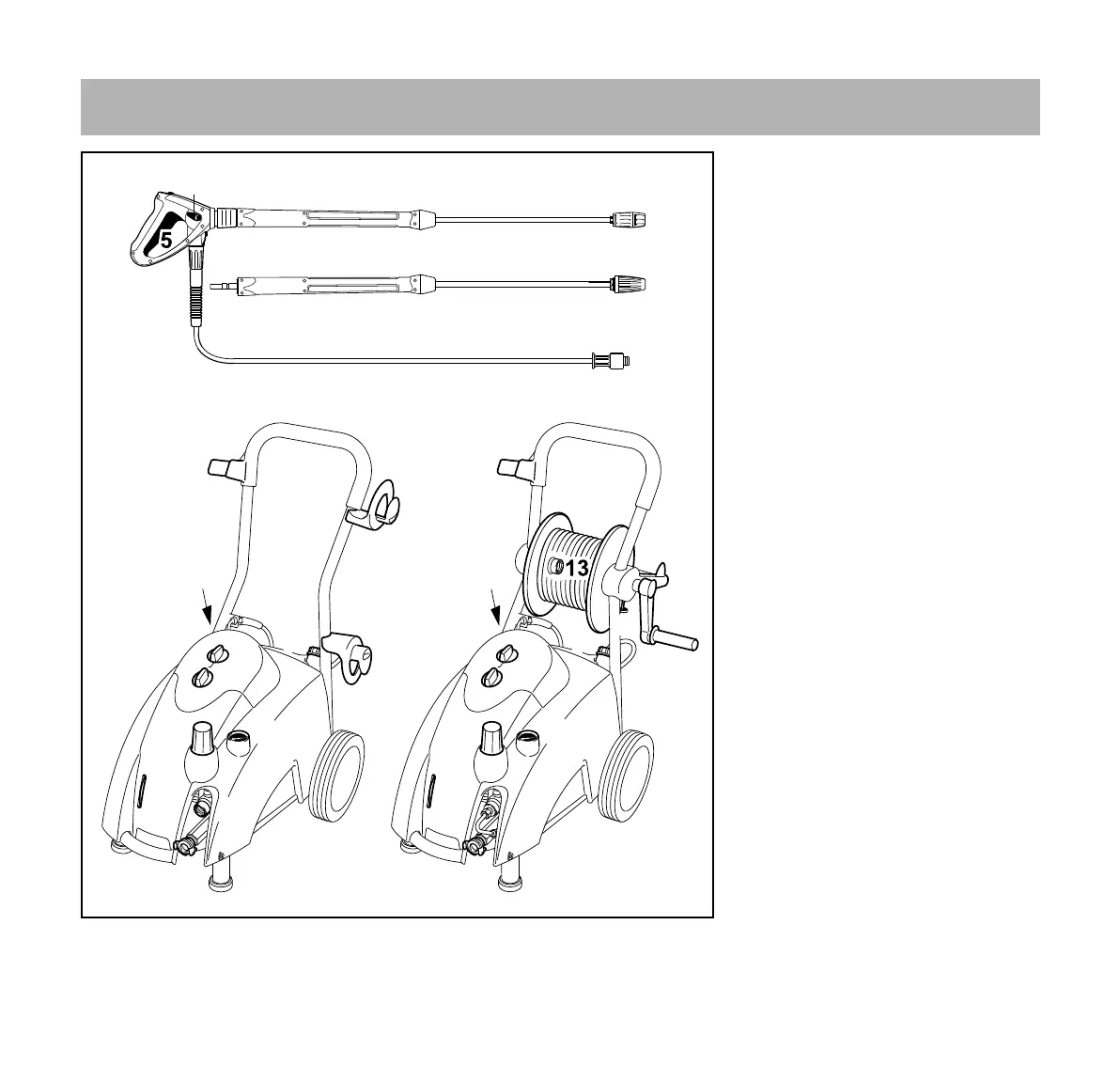

Componentes importantes
23
22
12
12
19
13
16
17
16
19
17
14
15
24
18
20
21
21
20
14
15
18
21
#
#
671BA028 KN
2
9
3
6
7
1
4
8
11
10

Stihl RE 471 Specifications

General

Brand	Stihl
Model	RE 471
Category	Pressure Washer
Language	English
