7 Assemblage du scarificateur
► Si les voyants s'allument ou clignotent en rouge :
résoudre les anomalies, @ 20.1.
Le scarificateur ou la batterie présente une anomalie.

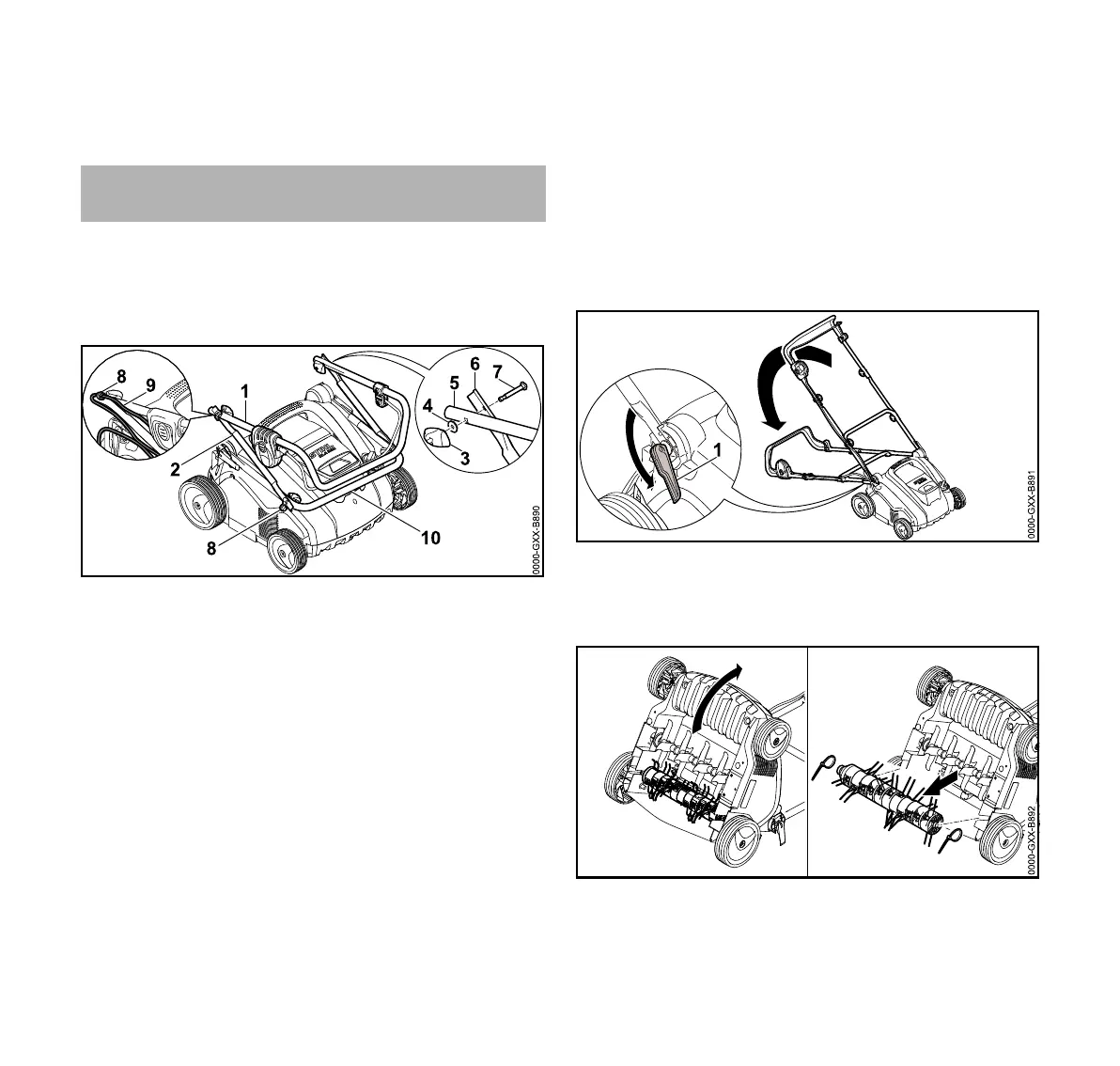

7.1 Montage du guidon
► Arrêter le scarificateur, retirer la clé de sécurité et enlever
la batterie.
► Placer le scarificateur sur une surface plane.
► Insérer les supports (8) sur les vis (7).
► Aligner la partie supérieure du guidon (1) et la partie
centrale du guidon (2), de sorte que les alésages
coïncident.
► Insérer la vis (7) et l'aligner de manière à ce que la tête de
la vis soit de niveau avec la partie centrale du guidon (2)
des deux côtés.
► Placer la rondelle (4) sur la vis (7).
► Visser l'écrou à oreilles (3).
► Aligner la partie inférieure du guidon (10) et la partie
centrale du guidon (2), de sorte que les alésages
coïncident.
► Insérer la vis (7) et l'aligner de manière à ce que la tête de
la vis soit de niveau avec la partie centrale du guidon (2)
des deux côtés.
► Placer la rondelle (4) sur la vis (7).
► Visser l'écrou à oreilles (3).
► Pousser le câble (9) dans les supports (8).
Il ne faut plus démonter le guidon.
7.2 Retrait du rouleau de ratissage du
compartiment de transport avant la première
mise en service
► Arrêter le scarificateur, retirer la clé de sécurité et enlever
la batterie.
► Placer le scarificateur sur une surface plane.
► Ouvrir les tendeurs rapides (1) et poser le guidon en
arrière.
► Tenir le scarificateur par la poignée de transport inférieure
et la basculer vers l'arrière.
► Retirer les serre-câbles.
► Retirer le rouleau de ratissage du compartiment de
transport et le ranger en lieu sûr.
