7.1 Informazioni generali
● Per l’esecuzione di tutti i lavori descritti
posizionare l’apparecchio su di un
fondo orizzontale, piano e stabile.
7.2 Montaggio del manubrio
Inserimento dei manicotti del
manubrio:
● Inserire i manicotti del manubrio (I) sul
manubrio (1). Posizionare il foro quadro
sul lato interno del manubrio, i fori nel
manubrio e il foro quadro nel manicotto
devono coincidere.
Montaggio del manubrio:
● Inserire il manubrio (1) su entrambe le
parti inferiori del manubrio (2).
● Inserire le viti con testa a calotta
piatta (G) dall'interno verso l'esterno
attraverso i fori e serrarle con le
manopole (H).

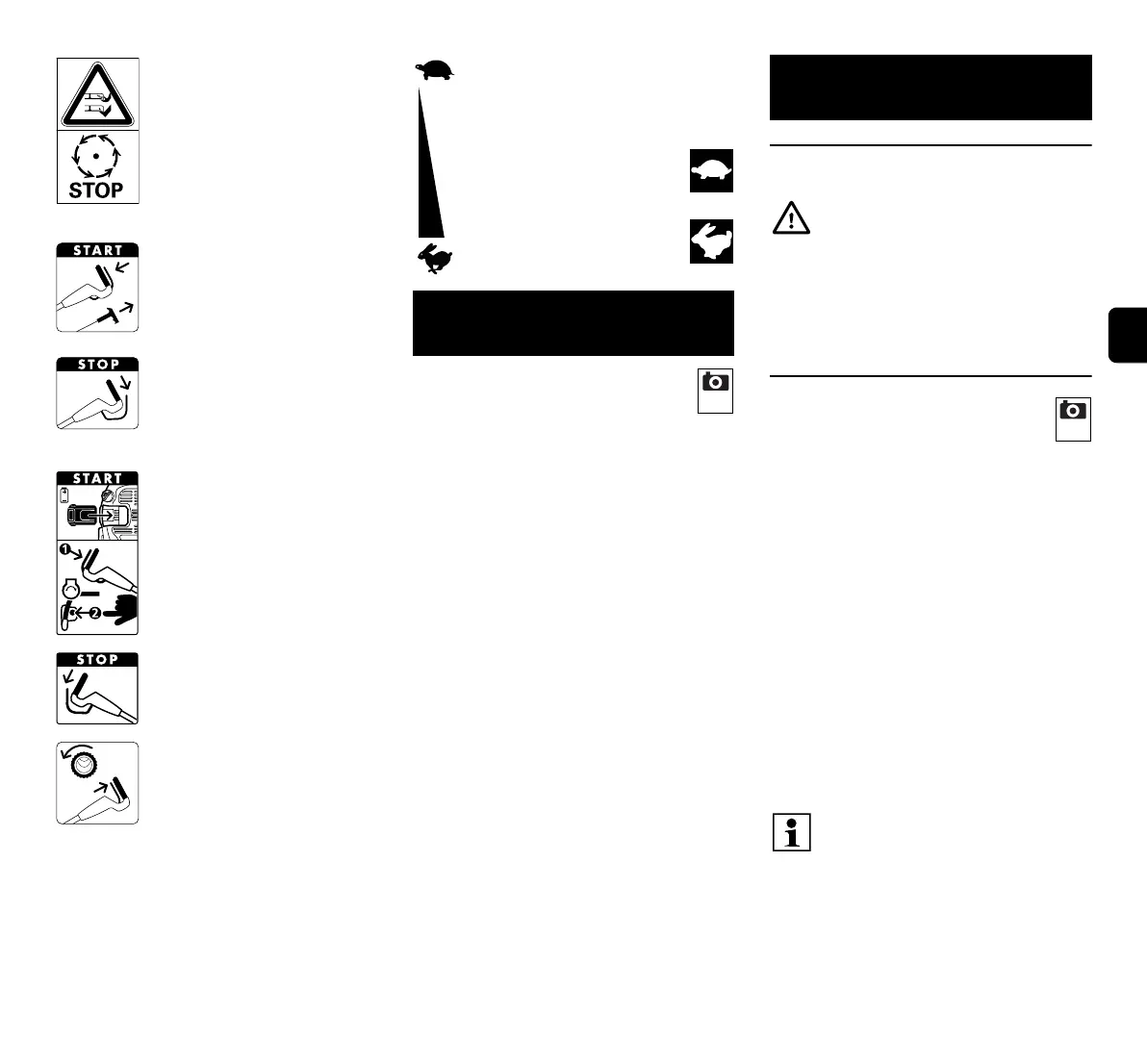

1 Montaggio della protezione
antipiegatura cavo sinistra:
Pericolo di lesioni!
Tenere mani e piedi lontano
dalle lame!
Dopo il disinserimento, il
dispositivo di taglio continua
a girare ancora per pochi
secondi (freno del motore a
combustione/freno lama).
RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:
Avviamento del motore a
combustione
RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:
Spegnimento del motore a
combustione
RM 545 VE:
Inserimento dell'accumula-
tore e avviamento del
motore a combustione
RM 545 VE:
Spegnimento del motore a
combustione
RM 545 T, RM 545 V,
RM 545 VE, RM 545 VM,
RM 545 VR:
Inserimento della trazione
RM 545 V, RM 545 VE,
RM 545 VM, RM 545 VR:
Regolazione della velocità di
marcia
Lento – Spingere in
avanti la leva della
trazione Vario
Veloce – Tirare
indietro la leva della
trazione Vario
6. Equipaggiamento fornito
Pos. Descrizione Pz.
A Corpo apparecchio 1
B Parte inferiore cesto di rac-
colta erba
1
C Parte superiore cesto di
raccolta erba
1
D Perno 2
E Guida cavo
(RM 545, RM 545 T
2
1)
F Protezione antipiegatura
cavo
(RM 545, RM 545 T
2
1)
G Vite 2
H Manopola 2
I Manicotto manubrio 2
J Accumulatore (RM 545 VE) 1
K Caricabatteria (RM 545 VE) 1
– Istruzioni per l'uso 1
– Istruzioni per l'uso
Motore a combustione
1
2
7. Preparazione per la messa
in servizio dell'apparecchio
Pericolo di lesioni
Osservare in particolare le
indicazioni riportate al capitolo "Per
la vostra sicurezza". (Ö 4.)
Montare la protezione antipiegatura
cavo (F) solo come riportato in
figura. I cavi di comando devono
essere guidati sotto il manubrio. Se
necessario, prima del montaggio
allentare la manopola (H).
3

Stihl RM 545 Specifications

General

Type	Walk behind lawn mower
Cutting width	430 mm
Grass catcher	Yes
Product color	Black, Grey, Orange
Uncertainty K	2.4 m/s²
Number of wheels	4 wheel(s)
Rotational speed	2800 RPM
Maximum lawn area	1200 m²
Sound power level	95 dB
Handle(s) features	Adjustable, Foldable
Standard deviation	2 dB
Vibration emission	4.8 m/s²
Engine displacement	163 cm³
Maximum cutting height	80 mm
Minimum cutting height	25 mm
Grass collecting volume	60 L
Motor power	3.3 hp
Engine power	2400 W
Power source	Gasoline

Weight and Dimensions

Weight	27000 g
