WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen
leiden tot ernstig letsel of zelfs tot de dood.
► De genoemde maatregelen kunnen ernstig
letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen
leiden tot materiële schade.
► De genoemde maatregelen kunnen materi‐
ele schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in
deze handleiding.

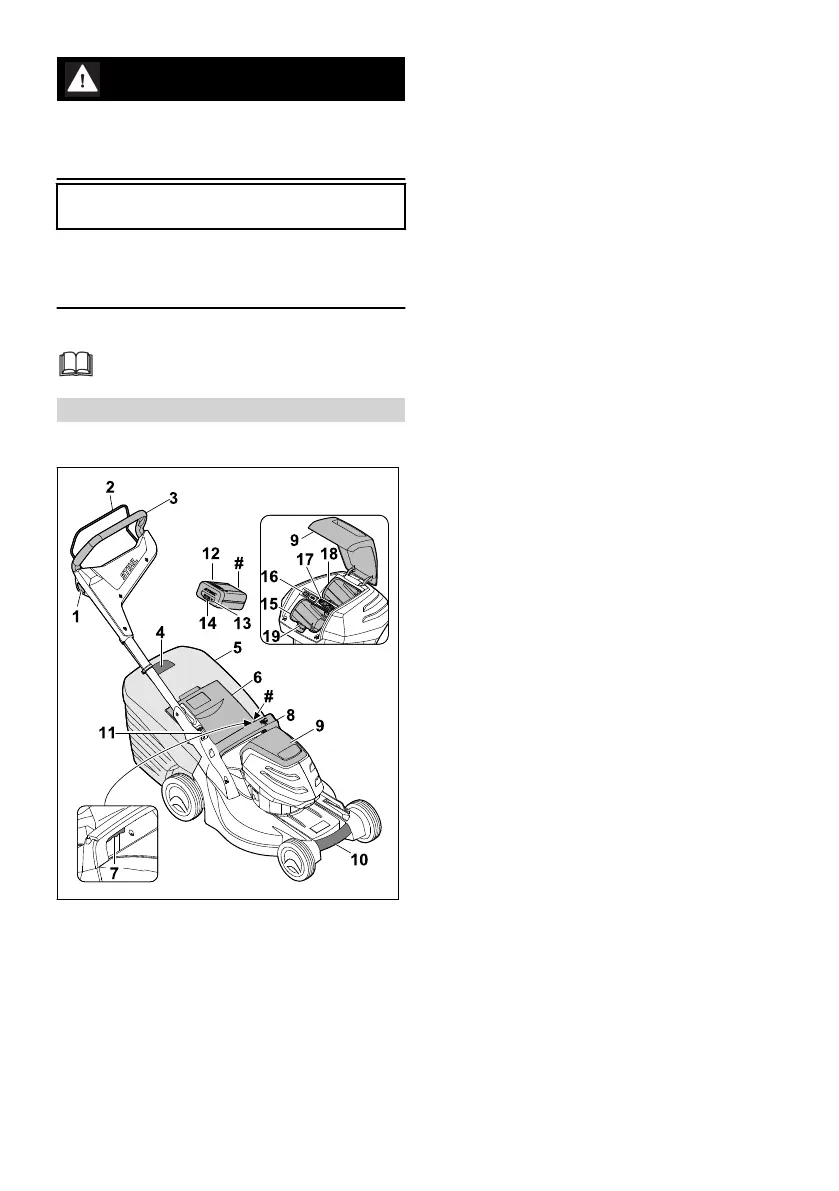

3 Overzicht
3.1 Grasmaaier en accu
1 Blokkeerknop
De blokkeerknop schakelt samen met de
schakelbeugel voor het maaiwerk de messen
in en uit.
2 Schakelbeugel
De schakelbeugel schakelt samen met de
blokkeerknop de messen in en uit.
3 Duwstang
De duwstang dient voor het vasthouden,
begeleiden en transporteren van de gras‐
maaier.
4 Inhoudsindicatie
De inhoudsindicatie toont hoe vol de grasop‐
vangbox zit.
5 Grasopvangbox
De grasopvangbox vangt het gemaaide gras
op.
6 Uitwerpklep
De uitwerpklep sluit het uitwerpkanaal af.
7 Hendel
De hendel dient voor het instellen van de snij‐
hoogte.
8 Greep
De greep dient voor het vasthouden van de
grasmaaier bij het instellen van de snijhoogte
en voor het transporteren van de grasmaaier.
9 Klep
De klep dekt de accu en de veiligheidssleutel
af.
10 Transportgreep
De transportgreep dient voor het transporte‐
ren van de grasmaaier.
11 Hendel
De hendel dient voor het instellen en omklap‐
pen van de duwstang.
12 Accu
De accu voorziet de grasmaaier van energie.
13 Drukknop
Met de drukknop worden de leds op de accu
geactiveerd.
14 Leds
De leds geven de laadtoestand van de accu
en storingen aan.
15 Accuhouder
De accuhouder biedt plaats aan de accu.
16 ECO-schakelaar
De ECO-schakelaar schakelt de ECO-modus
in en uit.
17 Veiligheidssleutel
De veiligheidssleutel activeert de grasmaaier.
18 Transporthouder
De transporthouder biedt plaats aan een
reserveaccu.
19 Blokkeerhendel
De blokkeerhendel houdt de accu in de accu‐
houder.
# Typeplaatje met machinenummer
3 Overzicht Nederlands
0478-131-9946-D 207
