0478-131-9959-A
15
deutsch

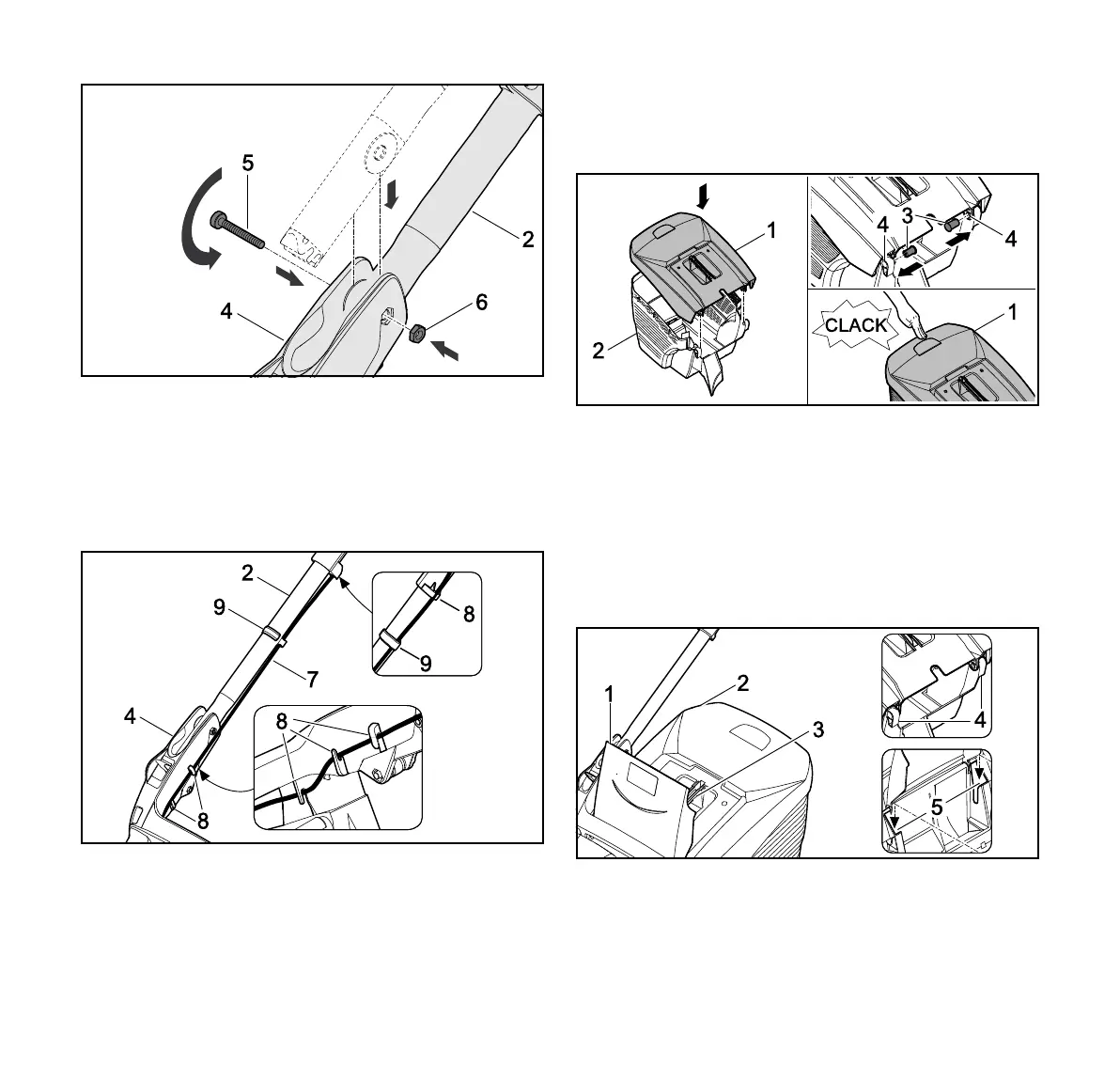

7 Rasenmäher zusammenbauen
► Lenkeroberteil (2) in die Lenkerkonsole (4) führen.
► Schraube (5) durch die Bohrungen in der
Lenkerkonsole (4) und die Hülse im Lenkeroberteil (2)
schieben.
► Mutter (6) in die Aussparung in der Lenkerkonsole (4)
legen.
► Schraube (5) fest anziehen.
► Kabel (7) in die Halterungen (8) drücken.
► Kabel (7) mit dem Kabelclip (9) am Lenker befestigen.
Der Lenker muss nicht wieder abgebaut werden.
7.2 Grasfangkorb zusammenbauen, einhängen
und aushängen
7.2.1 Grasfangkorb zusammenbauen
► Grasfangkorb-Oberteil (1) auf Grasfangkorb-Unterteil (2)
aufsetzen.
► Bolzen (3) von innen durch die Öffnungen (4) drücken.
► Grasfangkorb-Oberteil (1) nach unten drücken.
Das Grasfang-Oberteil rastet hörbar ein.
7.2.2 Grasfangkorb einhängen
► Rasenmäher ausschalten
► Rasenmäher auf eine ebene Fläche stellen.
► Auswurfklappe (1) öffnen und halten.
► Grasfangkorb (2) am Griff (3) greifen und mit den
Haken (4) in die Aufnahmen (5) einhängen.
► Auswurfklappe (1) auf dem Grasfangkorb (2) ablegen.
