60
español / EE.UU
TS 460

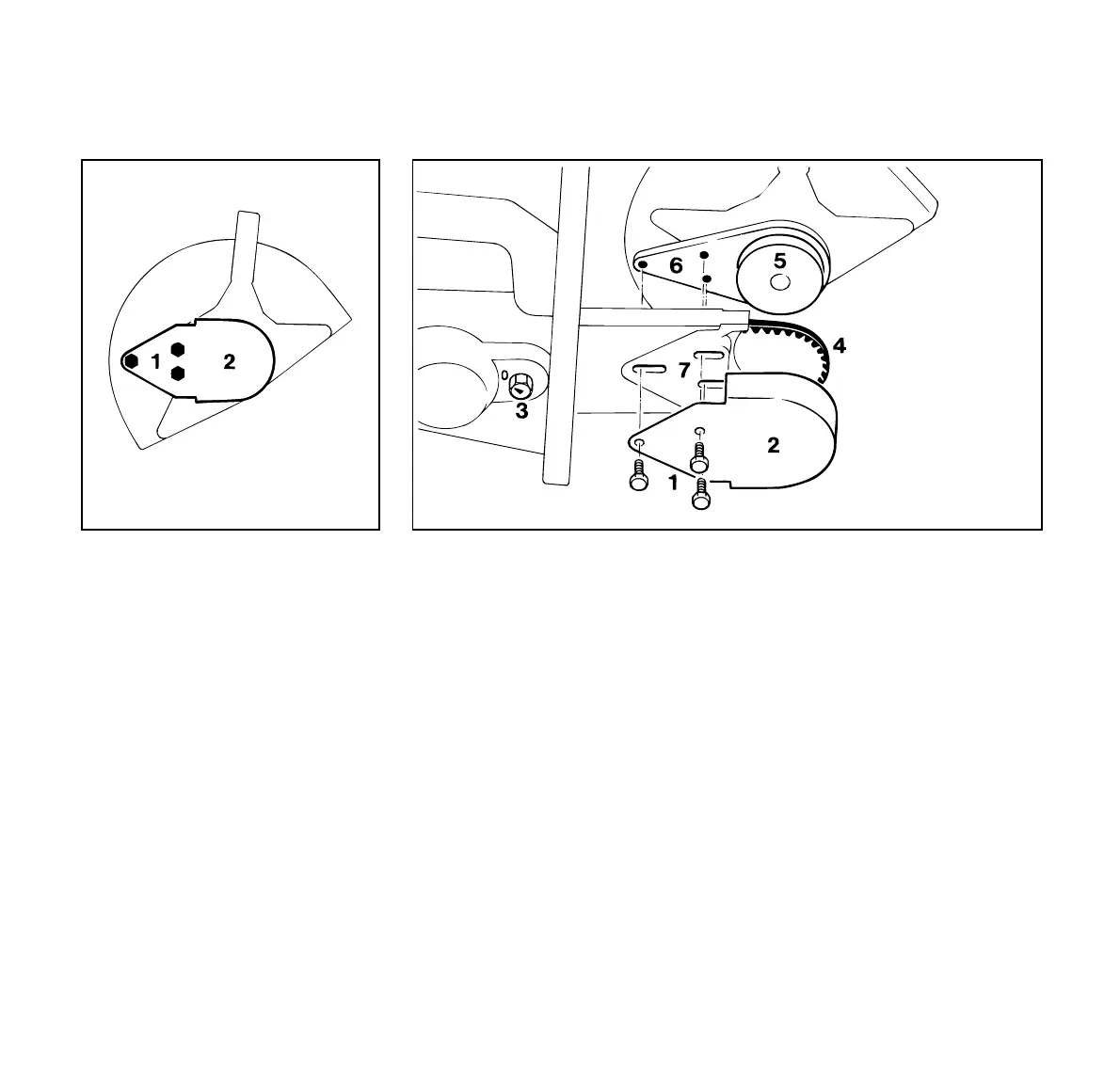

: Desenrosque los pernos hexagona-
les (1) del cojinete con el protector y
retire el protector de la correa trape-
zoidal (2)
Dependiendo de sus requerimientos, el
cojinete y el protector pueden colocarse
en el lado interior o exterior del brazo
de fundición. Se recomienda instalarlos
en el lado interior para mejorar el equili-
brio cuando esté cortando a mano libre;
se recomienda instalarlos en el lado
exterior cuando la máquina está mon-
tada en un carrito para sierras STIHL.
Armado
(El diagrama ilustra el montaje en el lado
interior)
: La flecha en la tuerca tensora (3)
debe apuntar hacia "0", si no:
: Con la llave combinada, gire la
tuerca tensora aprox. 1/4 de vuelta
en sentido contrahorario contra el
tope = "0"
: Coloque la correa trapezoidal (4) en
la polea (5)
: Alinee los agujeros roscados de la
placa de cojinete (6) con las ranuras
en el brazo de fundición (7)
: Coloque el protector de la correa
trapezoidal (2)
: Atornille los pernos hexagonales (1)
hasta el tope, pero no los apriete
todavía
Proceda de la manera indicada en "Ten-
sado de la correa trapezoidal"
Armado del cojinete y pro-
tector
337BA018 LA
337BA019 LA
