63TS 460
español / EE.UU
Para colocar o sustituir un disco abra-
sivo el motor debe estar apagado – el
control deslizante / interruptor de parada
en la posición "0" o c

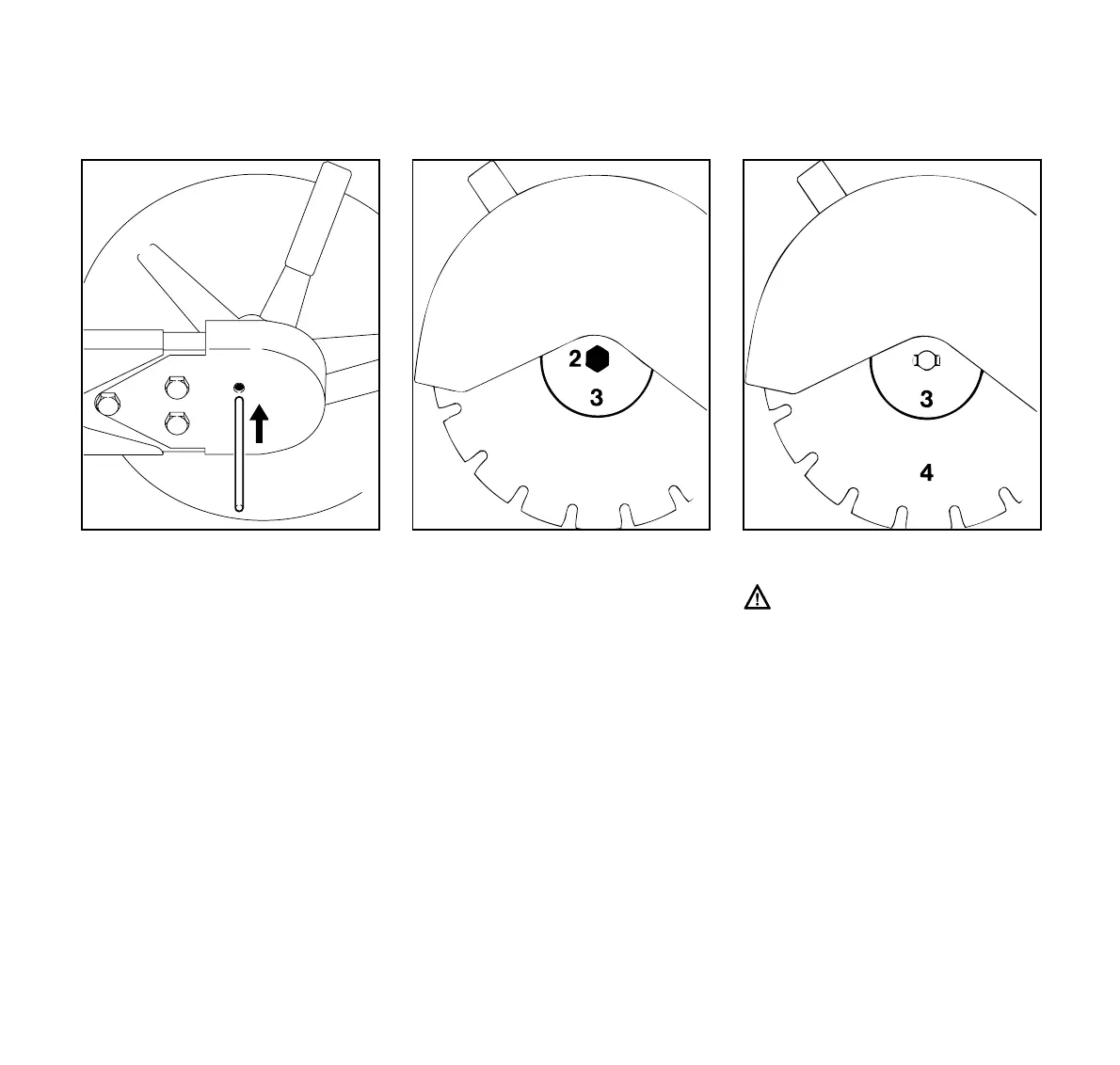

Para poder bloquear el eje,
: deslice el pasador de bloqueo (1) a
través del orificio en el protector de
la correa trapezoidal (de ser nece-
sario, gire un poco el eje con una
llave combinada) hasta que el pasa-
dor encaje en uno de los orificios
detrás del protector.
: Use la llave combinada para aflojar
y destornillar el perno hexagonal
(2).
: Retire la arandela de empuje delan-
tera (3) del eje junto con el disco
abrasivo para sustituirlo.
: Coloque el disco abrasivo (4).
Preste atención a las flechas que
indican el sentido de giro en los dis-
cos adiamantados abrasivos.
: Coloque la arandela de empuje
delantera (3). Las trabas de la aran-
dela de empuje delantera deben
engancharse en las ranuras del eje.
: Coloque el tornillo de cabeza hexa-
gonal y apriételo firmemente con
la llave combinada (o a aprox. 30
Nm si utiliza una llave torsiomé-
trica).
: Extraiga el pasador de bloqueo del
protector de la correa trapezoidal.
Colocación / sustitución de
un disco abrasivo
38BA006
1
338BA007
338BA008
