76
español / EE.UU
TS 460

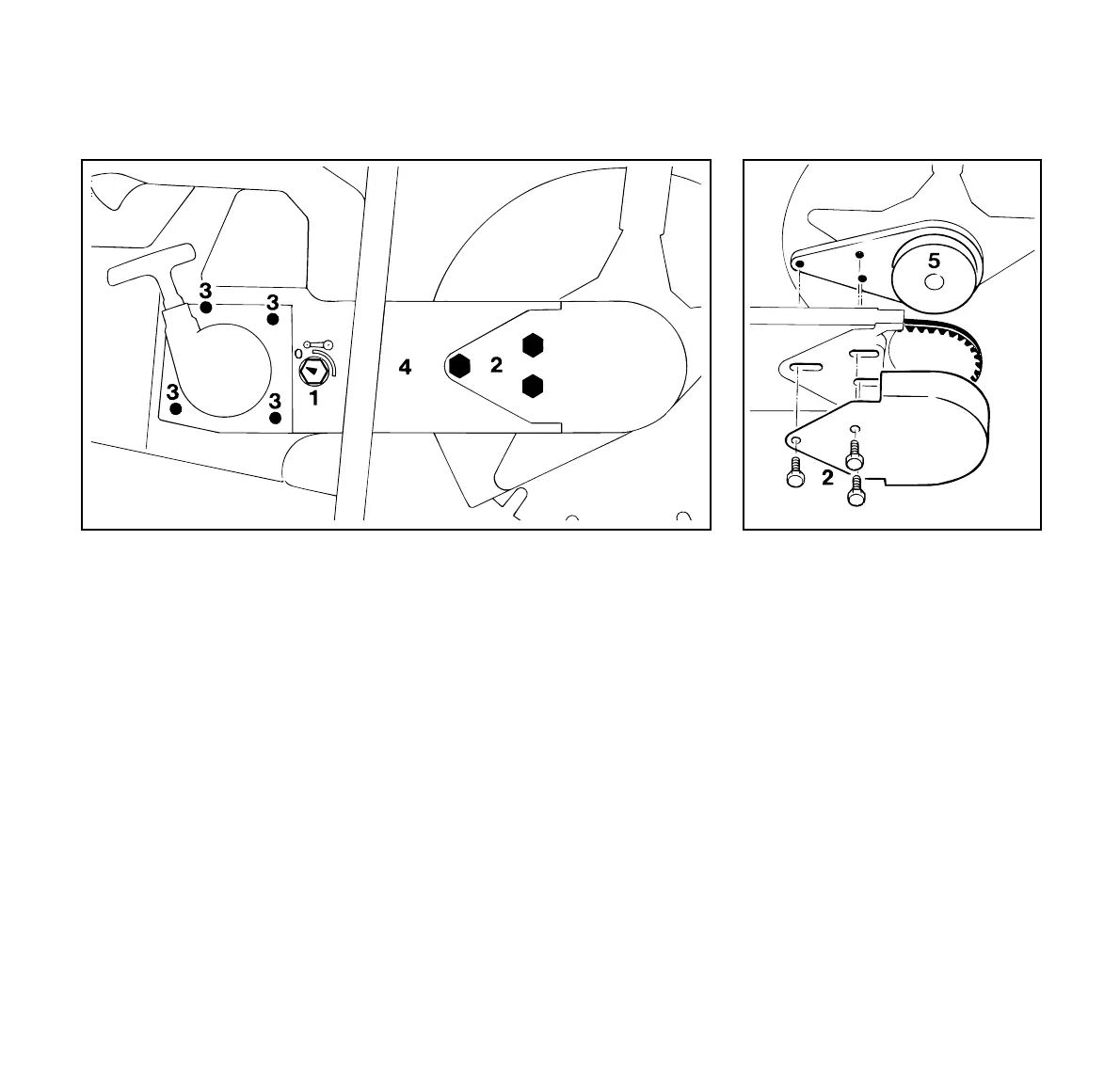

: La flecha en la tuerca tensora (1)
debe apuntar hacia "0"
: Con la llave combinada, gire la
tuerca tensora aprox. 1/4 de vuelta
en sentido contrahorario contra el
tope = "0"
: Destornille los pernos hexagonales
(2)
: Quite el protector de la correa trape-
zoidal y el cojinete con el protector
: Destornille los tornillos (3) en la tapa
del arrancador
: Quite la tapa del arrancador y la
tapa (4)
: Quite la correa trapezoidal defec-
tuosa del brazo de fundición
: Cuidadosamente inserte la correa
trapezoidal nueva en el brazo de
fundición y en la polea en el motor
: Sujete el cojinete con protector con-
tra el brazo de fundición
: Coloque la correa trapezoidal en la
polea (5)
: Alinee los agujeros con roscas de la
placa de cojinete con las ranuras en
el brazo de fundición
: Vuelva a colocar el protector de la
correa trapezoidal
: Atornille los pernos hexagonales (2)
hasta el tope, pero no los apriete
todavía
Proceda de la manera indicada en
"Tensado de la correa trapezoidal"
Sustitución de la correa tra-
pezoidal
337BA040 LA
337BA041 LA
