10 T-SKY Series
4_ Apporre sul portone una targhetta contenente almeno i se-
guenti dati: tipo di automazione, nome e indirizzo del costrut-
tore (responsabile della “messa in servizio”), numero di ma-
tricola, anno di costruzione e marchio “CE”.
5_ Compilare e consegnare al proprietario dell’automazione la
dichiarazione di conformità dell’automazione.
6_ Realizzare e consegnare al proprietario il manuale di “Istru-
zioni ed avvertenze per l’uso dell’automazione”.
7_ Realizzare e consegnare al proprietario dell’automazione il
piano di manutenzione (che raccoglie le prescrizioni sulla
manutenzione di tutti i dispositivi dell’automazione).
8_ Prima di mettere in servizio l’automatismo informare adegua-
tamente ed in forma scritta il proprietario (ad esempio sul ma-
nuale di istruzioni ed avvertenze per l’uso dell’automazione)
sui pericoli ed i rischi ancora presenti.
9_ USO
Si fa’ espresso divieto di utilizzare l’apparecchio per scopi diversi o
in circostanze diverse da quelle menzionate. Si ricorda che siamo
in presenza di un dispositivo automatico e alimentato a corrente,
perciò da usare con precauzione. In particolare , si ammonisce di:
1_ non toccare l’apparecchio con mani bagnate;
2_ togliere la corrente prima di aprire la scatola comandi e/o mo-
toriduttore;
3_ non tirare il cavo di alimentazione per staccare la presa di
corrente;
4_ non toccare il motore se non siete sicuri che sia raffreddato;
5_ mettere in movimento il portone solo quando è completamen-
te visibile ;
6_ tenersi fuori dal raggio di azione del portone se questo è in
movimento: aspettare no a che non sia fermo;

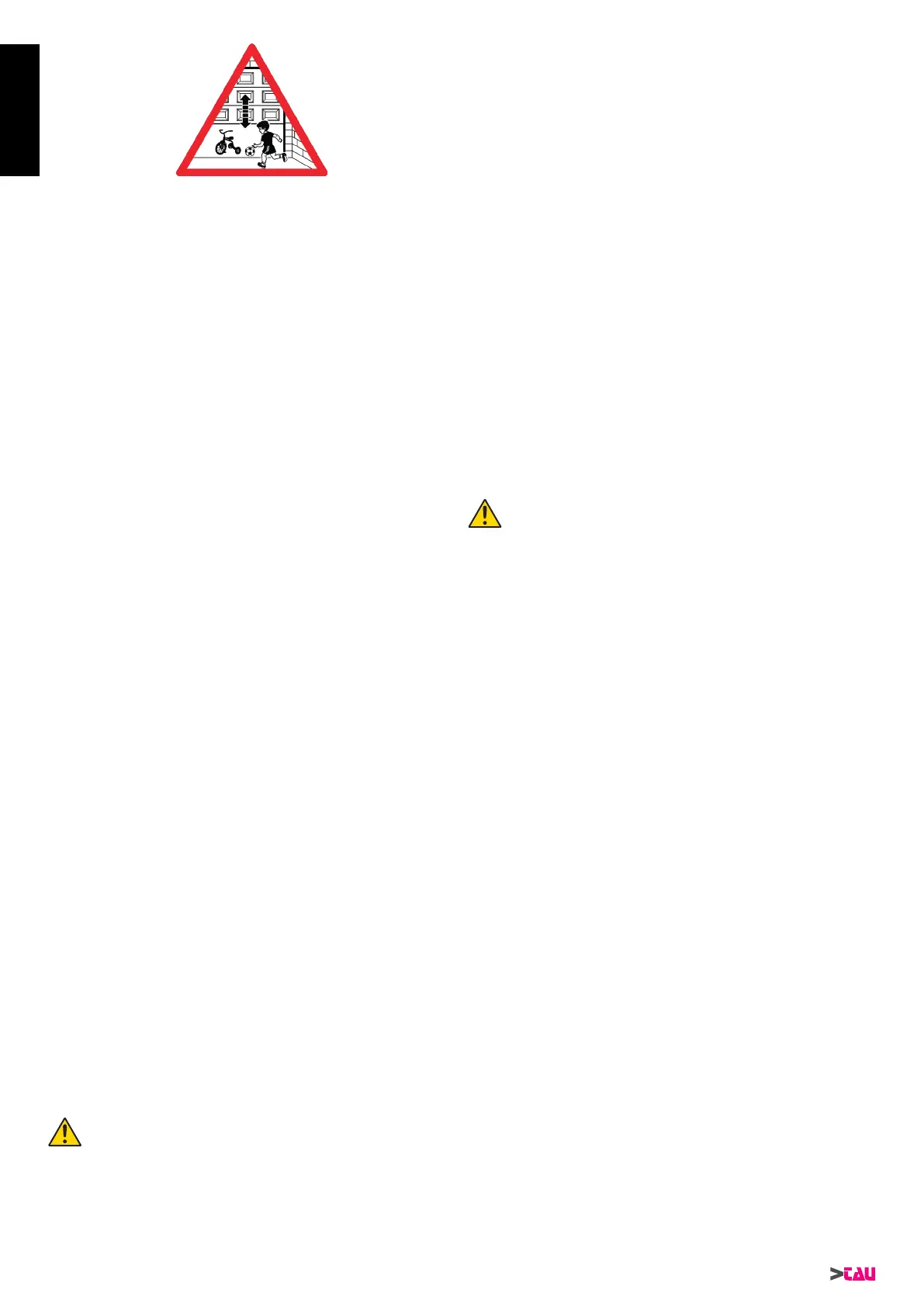

7_ non lasciare che bambini o animali giochino in prossimità del
portone;
8_ non lasciare che bambini o persone inadatte usino il teleco-
mando o altri dispositivi di azionamento;
9_ effettuare una manutenzione periodica;
10_ in caso di guasto, togliere l’alimentazione e gestire il portone
manualmente solo se possibile e sicuro. Astenetersi da ogni
intervento e chiamare un tecnico autorizzato;
11_ è vietato toccare qualsiasi organo meccanico durante il fun-
zionamento;
12_ tutto quello che non è espressamente previsto in queste
istruzioni non è permesso.
10_ MANUTENZIONE E SMALTIMENTO
In questo capitolo sono riportate le informazioni per la realizzazio-
ne del piano di manutenzione e lo smaltimento di T-SKY.
10.1_ Manutenzione
Per mantenere costante il livello di sicurezza e per garantire la
massima durata dell’intera automazione è necessaria una manu-
tenzione regolare.
La manutenzione deve essere effettuata nel pieno ri-
spetto delle prescrizioni sulla sicurezza del presente
manuale e secondo quanto previsto dalle leggi e nor-
mative vigenti.
Per gli altri dispositivi diversi da T-SKY seguire quanto previsto nei
rispettivi piani manutenzione.
1_ Per T-SKY è necessaria una manutenzione programmata al
massimo entro 6 mesi o 3000 manovre dalla precedente ma-
nutenzione.
2_ Scollegare qualsiasi sorgente di alimentazione elettrica,
comprese le eventuali batterie tampone.
3_ Vericare lo stato di deterioramento di tutti i materiali che
compongono l’automazione con particolare attenzione a fe-
nomeni di erosione o di ossidazione delle parti strutturali; so-
stituire le parti che non forniscono sufcienti garanzie.
4_ Vericare lo stato di usura delle parti in movimento: cinghia,
carrello, pignoni e tutte le parti del portone, sostituire le parti
usurate.
5_ Ricollegare le sorgenti di alimentazione elettrica ed eseguire
tutte le prove e le veriche previste nel paragrafo “6.1 Collau-
do”.
10.2_ Manutenzione straordinaria
Se dovessero rendersi necessari interventi non banali su parti
elettromeccaniche , si raccomanda la rimozione della parte dove il
guasto è localizzato per consentire una riparazione in ofcina dai
tecnici della casa madre o da essa autorizzati.
10.3_ Smaltimento
T-SKY è costituito da diverse tipologie di materiali, alcuni di questi
possono essere riciclati; acciaio, alluminio, plastica, cavi elettrici;
altri dovranno essere smaltiti: batterie e schede elettroniche.
Alcuni componenti elettronici potrebbero contenere
sostanze inquinanti, non disperderli nell’ambiente.
Informatevi sui sistemi di riciclaggio o smaltimento at-
tenendovi alle norme in vigore a livello locale.
1_ Scollegare l’alimentazione elettrica dall’automatismo e
l'eventuale batteria tampone.
2_ Smontare tutti i dispositivi ed accessori, seguendo il procedi-
mento inverso a quello descritto nel capitolo “3 Installazione”.
3_ Separare per quanto possibile le parti che possono o devo-
no essere riciclate o smaltite in modo diverso, ad esempio
le parti metalliche da quelle plastiche, le schede elettroniche
ecc.
4_ Smistare ed afdare i vari materiali così separati ai centri abi-
litati al recupero ed allo smaltimento previsti a livello locale.
11_ RUMOROSITÀ
Il livello di emissione del rumore dell’operatore T-SKY, riferito alla
postazione di lavoro è di 52 dB(A).
12_ MALFUNZIONAMENTO: CAUSE E RIMEDI
L’automazione non parte
a_ Vericare con lo strumento (Multimetro) la presenza dell’ali-
mentazione 230Vac;
b_ Vericare che i contatti N.C. della scheda siano effettiva-
mente normalmente chiusi (3 led verdi accesi) e che i led
rossi dei comandi di apertura siano spenti;
c_ Impostare il dip 6 (fototest) su OFF;
d_ Aumentare il trimmer FRC e FRA al massimo;
e_ Controllare con lo strumento (Multimetro) che i fusibili siano
integri.
Il radiocomando ha poca portata
a_ Controllare che il collegamento della massa e del segnale
dell’antenna non sia invertito;
b_ Non eseguire giunzioni per allungare il cavo dell’antenna;
c_ Non installare l’antenna in posizioni basse o in posizioni
nascoste dalla muratura o dal pilastro;
d_ Controllare lo stato delle pile del radiocomando.
La porta si apre al contrario
a_ Invertire il collegamento del motore (li ROSSO e NERO
sul motore).
