Technics SA-DA15 Bedienungsanleitung

16
RQT5859
LOOP ANT
HOLDER
FM
ANT
75 Ω
GND
EXT
AM
ANT
GND
OPTICAL
OPTICAL
OPTICAL
FRONT
RL
SUBWOOFER
IN
CENTER
SURROUND
R
SURROUND
L
RLIN
IN
IN
IN
IN
IN
IN
OUT
OUT
VCR 2 VCR 1
REC
(OUT)
PLAY
(IN) IN IN
SURROUND CENTER
LF HF
+
–
+
–
AC IN
A
BI-WIRE
DIGITAL
CD
DVD
TV
DVD/
DVD 6CH
TV
LOOP
MONITOR OUT
TV
SUBWOOFER
OUT
CD TAPE
SPEAKERS
VCR 1 TVDVD
S-VIDEO
PHONO
L
R
R
L
R
L
RLRL
RLRL
RL
RL
B
MONITOR
OUT
FRONT
23
1

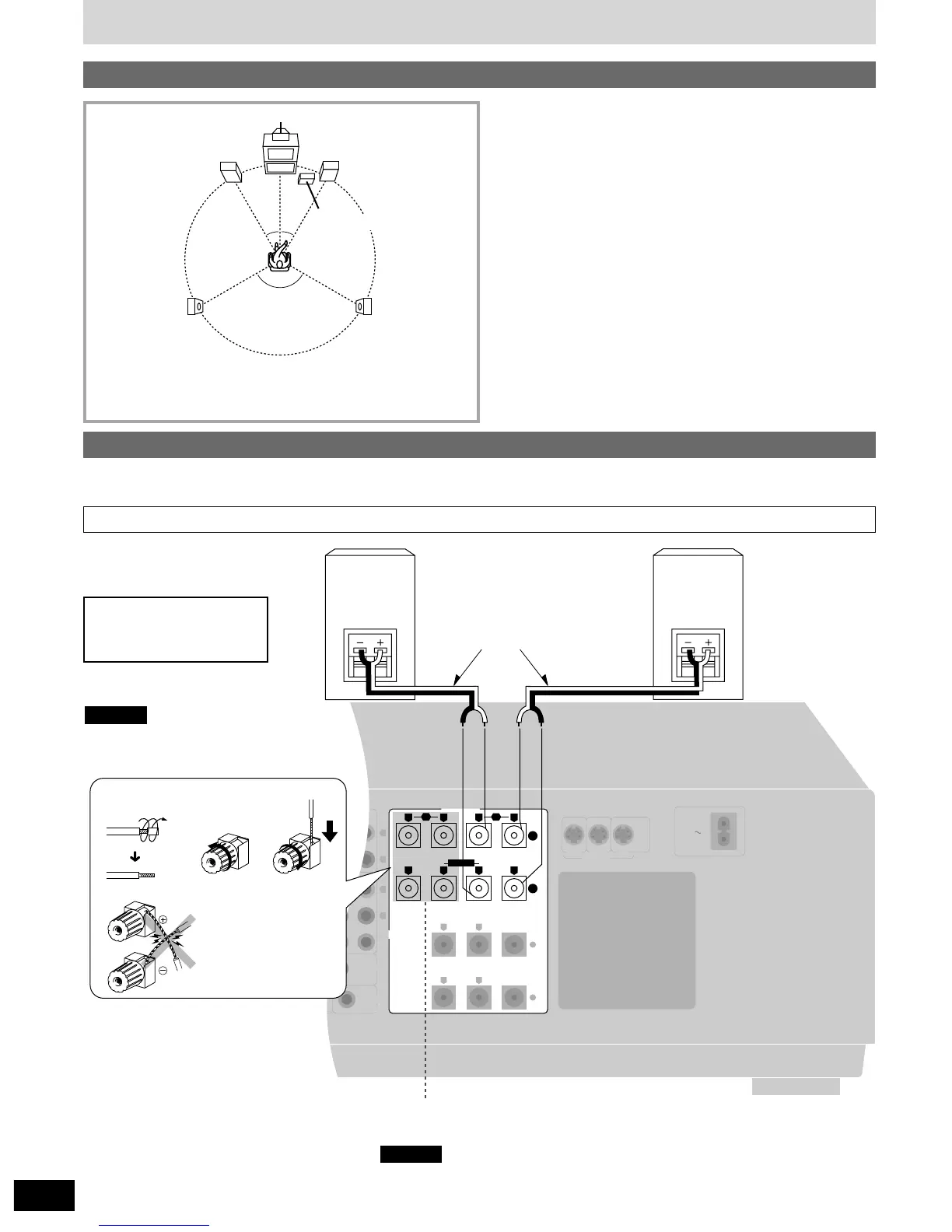

Lautsprecheranschlüsse
Plazierung der Lautsprecherboxen
Anschließen der Lautsprecher
Vordere Lautsprecher
30° 30°
120°
b Vorderer
Lautsprecher
(links)
d Subwoofer
e Surround-
Lautsprecher
(links)
f Surround-
Lautsprecher
(rechts)
a Mittellautsprecher
c Vorderer
Lautsprecher
(rechts)
Vordere Lautsprecher
Stellen Sie die vorderen Lautsprecher jeweils links und rechts neben
dem Fernsehgerät und etwa auf dem Ohrenniveau der Hörposition
auf, damit Bild und Ton gut aufeinander abgestimmt sind.
Mittellautsprecher
Stellen Sie den Mittellautsprecher unter- oder oberhalb der Mitte
des Fernsehgerätes auf. Richten Sie den Lautsprecher auf die
Hörposition aus.
Surround-Lautsprecher
Stellen Sie die Surround-Lautsprecher jeweils links und rechts
neben der Hörposition oder geringfügig dahinter in einer Höhe von
etwa 1 Meter oberhalb des Ohrenniveaus auf.
Subwoofer
Der Subwoofer kann an einer beliebigen Stelle plaziert werden,
sofern ein gewisser Abstand zum Fernsehgerät eingehalten wird.
Variieren Sie die Aufstellposition geringfügig, bis die optimale
Basswiedergabe erzielt wird. Bei Plazierung in einer Ecke des
Hörraums nimmt der subjektiv wahrgenommene Ausgangspegel zu,
doch können die Bässe dabei unnatürlich wirken.
Je nach dem verwendeten Lautsprechersystem sind u.U. andere als die hier gezeigten Anschlüsse erforderlich.
Einzelheiten hierzu finden Sie in der Begleitliteratur Ihrer Lautsprecherboxen.
g Vorderer
Lautsprecher
(rechts)
Bei Anschluss von Lautsprechern mit einer
Impedanz von weniger als 6 Ω ist die Einstellung
„LOW IMP“ zu wählen (
\
Seite 24).
Hinweis
i Lautsprecherkabel
h Vorderer
Lautsprecher
(links)
Lautsprecherimpedanz:
A oder B: 4–16 Ω
A und B: 8–16 Ω
Lautsprecherklemmen „B“
Für den Anschluss eines zweiten Lautsprecherpaares.
Für Wiedergabe mit SURROUND, SFC und DVD 6CH INPUT sind die Lautsprecher
an die mit „A“ gekennzeichneten Lautsprecherklemmen anzuschließen.
Hinweis
Die vorderen Lautsprecher, der Mittellautsprecher und die Surround-
Lautsprecher sollten etwa jeweils im gleichen Abstand von der
Hörposition aufgestellt werden. Bei den Winkelangaben des
Diagramms handelt es sich um Richtwerte.
