JP1 FUNZIONAMENTO USCITA 24V (morsetti 5 e 6)
Prima di passare ai collegamenti valutare l’inserimento di JP1 che modifica il
funzionamentodell’uscita 24V(morsetti5e 6).
- Inserito nella posizione l’uscita è sempre attiva e si può sfruttare per
alimentareausiliari e/o fotocellule.
- Inserito nella posizione le fotocellule alimentate con questa uscita
vengono spente al termine di un ciclo completo. Questa configurazione riduce
l’assorbimento e rallentanotevolmenteildegradodeltrasmettitoreinfrarosso.
ON
Stand-by
E
23
1
32
22
26
18
19
20
17
6
8
14 13 1116
9
10
5

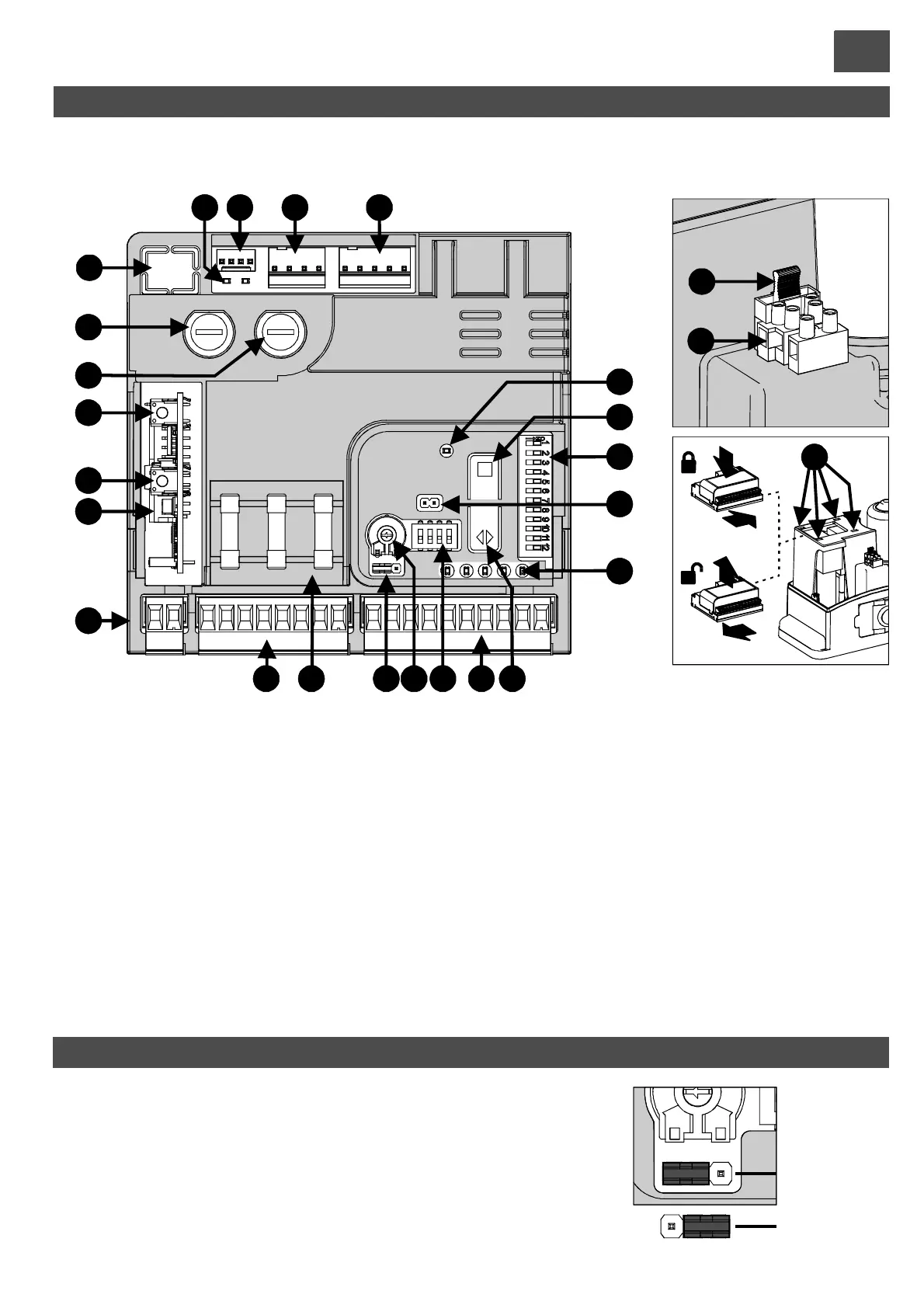

CENTRAL ELECTRÓNICA DESCRIPCIÓN DE LAS PIEZAS
1)
2)
3) Conectordealimentaciónde24V
4) Conectordel motor+ encoder
5) LEDProgramación(LD1)
6) PulsadordeProgramaciónyParada
7) Dip-switchfunciones
8) Reajustedelacentral.Cortocircuitar duranteun instantelos
2pinesequivaleacortary activarnuevamentela alimentación.
9) LEDentradas(encendido= entradacerrada)
10)Pulsador Paso a Paso
11)Regleta delas entradas
12) Dip-Switch de desactivación de los dispositivos de
seguridad
13)Trimmer de regulación de la fuerza del motor
LEDdel sensordel finaldecarrera
Conector del sensordelosfinalesde carreramagnéticos
14) JP1 jumper de activación de la alimentación manual
de las fotocélulas
15) Fusibles de reserva
16) Regleta de las salidas
17) Regleta de entrada de la antena radio
18) Conector para el receptor tipo OC2
19) Botón 2 para la programación OC2 (opcional)
20) Botón 1 (P/P) para la programación OC2 (opcional)
21) Fusible del motor (16A rápido)
22) Fusible de alimentación de los auxiliares y de la
central (2A rápido)
23) Conexión del Programador
24) Fusible de la línea de alimentación de 230V (T 2A)
25) Regleta de la alimentación de 230V
26) Acoplamiento rápido para la central electrónica
Fig. L
4
12
21
7
15
1
ON
2 3 4
ON
Stand-by
24
25
I
I
II
II
JP1
28
