1
1
Pantalla LCD ( Para más detalles, vea “Descripción de la
Pantalla LCD” )
2
Interruptor del sensor – Habilita o Deshabilita el sensor de
lluvia opcional.
3
Dial de funciones – Permite seleccionar entre las selecciones
del programador.
(Para más detalles, vea “Descripción del Dial de funciones”)
4
Botones de navegación – Se utilizan
para navegar por los menús de
funciones.
– Ir al elemento de menú
anterior.
– Ir al elemento de menú
siguiente.
– Ajustar/Aumentar el valor
seleccionado.
– Ajustar/Reducir el valor
seleccionado.
5
Bloque terminal
RS1 y RS2 – Sensor
AC1 y AC2 – Potencia CA
COM – Cable común de válvulas
MV – Válvula maestra
S1 a S6 – Estaciones 1–6 (El recuento
de estaciones es diferente en el
modelo de 4 zonas y en el de 6 zonas)
6
Botón de programas – Pulse para
seleccionar el Programa A, B o C.
7
Pila de 9 voltios (no incluida)
– Mantiene en memoria la fecha, la
hora y los programas.
1
2
3
4
5
6
7

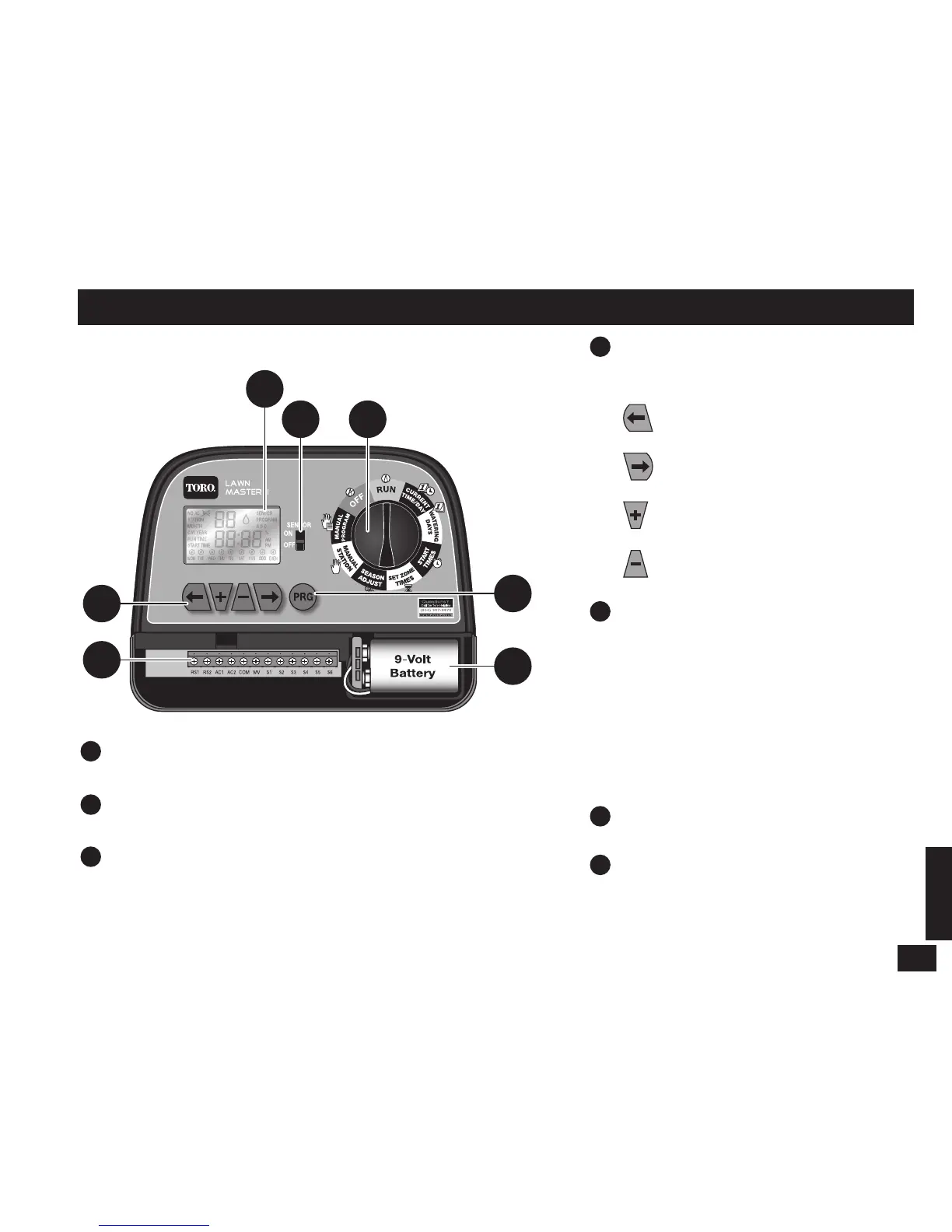

Descripción de los Componentes
