6

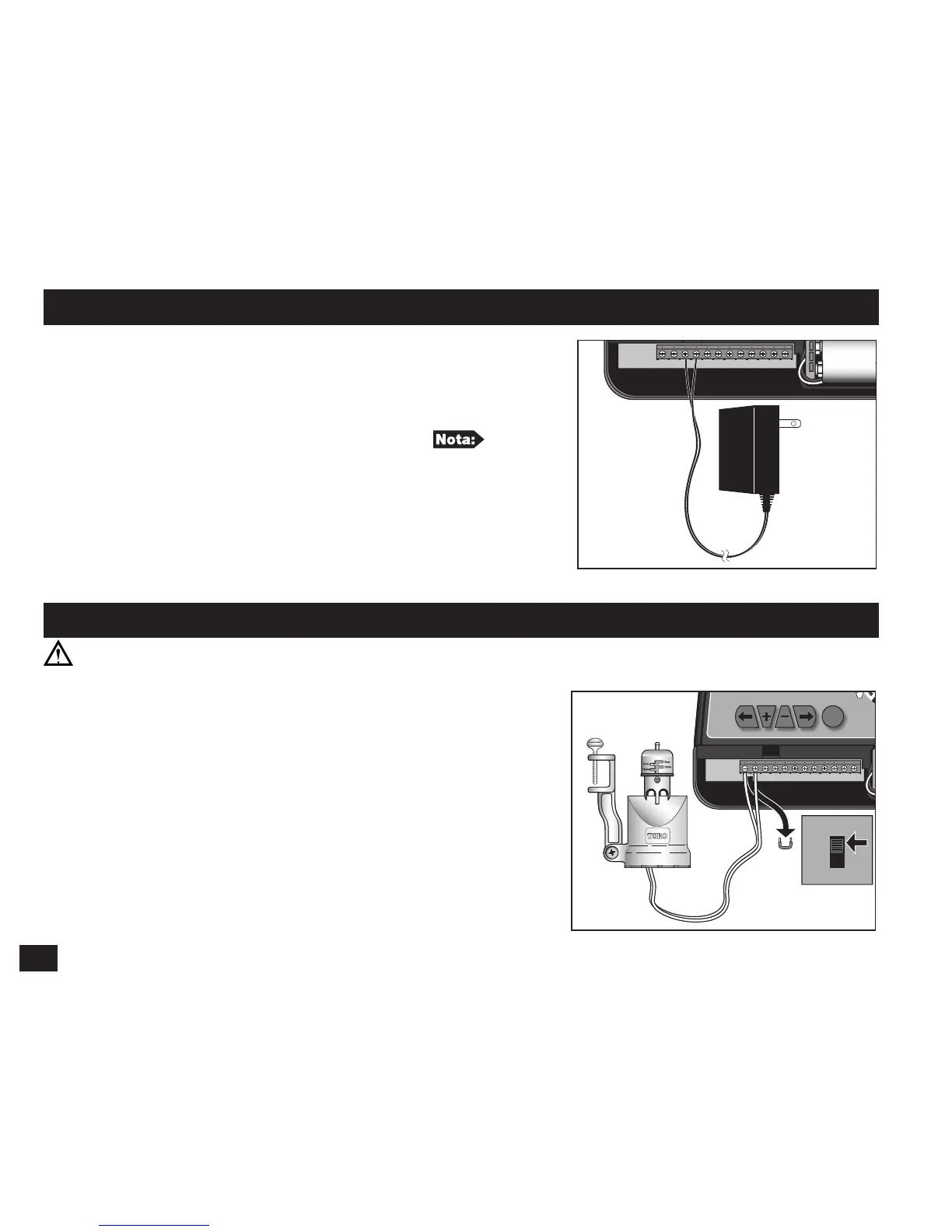

Paso 1 – Retire la tapa del panel inferior del programador para
tener acceso al compartimiento de los terminales de la
fuente de alimentación.
Paso 2 – Conecte los cables del transformador externo a los
terminales marcados “AC1” y “AC2”.
No es
necesario observar la polaridad en esta conexión.
Paso 3 – Vuelva a colocar la tapa del panel inferior, asegurándose
de que el cable del transformador pase por el orificio
provisto en la parte inferior del programador.
Paso 4 – Enchufe del transformador en una toma de corriente de
120 Vca, 60 Hz.
¡IMPORTANTE! El circuito del sensor está diseñado para un sensor de lluvia NORMALMENTE
CERRADO. Si no está conectado un sensor de lluvia, el interruptor del sensor debe estar en la posición
“OFF” o debe instalarse el cable puente.
Paso 1 – Retire la tapa del panel inferior del programador para
tener acceso a los terminales del sensor.
Paso 2 – Lleve el cable del sensor de lluvia al programador.
Paso 3 – Retire el cable puente de los terminales “RS1” y “RS2”.
Conecte los cables del sensor a los terminales.
Paso 4 – Vuelva a colocar la tapa del panel inferior.
Paso 5 – Ponga el interruptor “SENSOR” en “ON” para
monitorizar el estado del sensor.
