Toyota TNS 300 User Manual

Avensis (T25) TNS300
Avensis (LHD) - 17 02-03
Avensis (T25) TNS300
EINBAU DER GPS-ANTENNE
INSTALLATION OF THE GPS ANTENNA
INSTALLATION DE L’ANTENNE GPS
EINBAU DES KABELSTRANGS
WIRE HARNESS INSTALLATION
INSTALLATION DU FAISCEAU DE CABLES

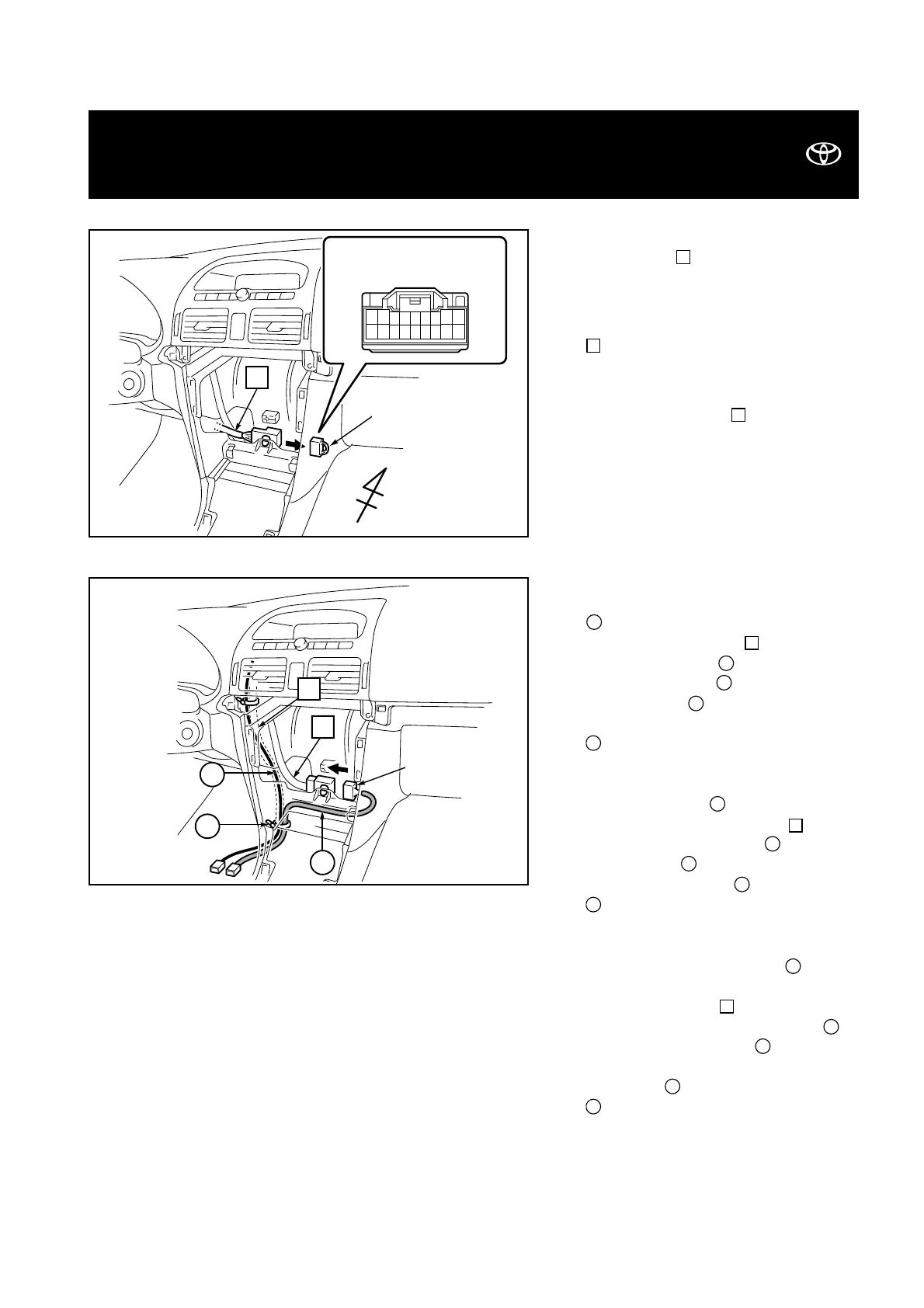

Abb. 16 - Fig. 16
Abb. 17 - Fig. 17
18P
12
18P
12
14
9
3
1. Die 18-Stift-Buchse vom Fahrzeug-
kabelstrang lösen und beseitigen,
wie in der Abbildung gezeigt.
1. Disconnect and discard the female 18P
connector of the vehicle wire harness
as shown.
1. Débranchez et écartez le connecteur
femelle à 18 pôles du faisceau de
câbles du véhicule de la manière
illustrée.
12
12
12
2
ANSICHT VON DER KABELSEITE
WIRE SIDE VIEW
VUE COTE FILS
2.
a) Die 18-Stift-Buchse des Kabelstrangs
mit dem 18- Stift-Stecker des
Fahrzeugkabelstrangs verbinden.
b) Der Kabelstrang und das GPS-
Antennenkabel mittels eines
Kabelbinders mit dem Fahrzeug-
kabelstrang verbinden.
: Kabelbinder (2x)
2.
a) Connect the female 18P connector of
the wire harness to the vehicle wire
harness male 18p connector .
b) Attach the wire harness and GPS-
antenna wire to the vehicle wire har-
ness using a wire tie .
: Wire tie (2x)
2.
a) Raccordez le connecteur femelle à 18
pôles du faisceau de câbles au con-
necteur mâle à 18 pôles du faisceau de
câbles du véhicule .
b) Raccordez le faisceau de câbles et
le fil de l’antenne GPS au faisceau
de câbles du véhicule à l’aide d’un lien
pour câble .
: Lien pour câble (2x)
9
9
3
2
12
2
9
9
3
2
12
2
9
9
3
2
12
2
