Montaje y Configuración
3
7
NOTA: Este manual de operación cubre distintos modelos de
cultivadora de jardín. La cultivadora que se exhibe aquí puede
diferir de la suya.
¡ADVERTENCIA! Para evitar lesiones personales
o daños materiales, no arranque el motor hasta
después de haber completado todos los pasos
de montaje y de haber leído y comprendido las
instrucciones de seguridad y funcionamiento de
este manual.
Herramientas recomendadas para el montaje
 2 llaves de extremo abierto de ⁄”
 Bloque de madera (para sostener la cultivadora al
quitar las ruedas)
 Manómetro para neumáticos
 Embudo limpio para aceite
 Aceite de motor. Consulte en el manual del operador
del motor las especificaciones y cantidades de aceite
necesarias.
Montaje
Instrucciones para desembalar
NOTA: Al desembalar el equipo, no doble demasiado ningún
cable de control.
 TLa cultivadora es pesada, no intente retirarla de la
plataforma de embarque hasta el momento indicado
en estos pasos para el montaje.
2. Retire todo el material de embalaje de la caja. Retire
todas las grapas del fondo de la caja y quite la caja de la
plataforma de embarque.
3. Retire todas las piezas sueltas de la caja de cartón. Verifique
que estén todos los elementos enumerados en la lista
de Contenido de la caja (póngase en contacto con el
distribuidor local o la fábrica respecto de los elementos
faltantes o dañados).
Mango
NOTA: Todas las referencias al lado derecho o izquierdo de la
cultivadora se hacen observando la misma desde la posición
del operador.
 Retire los dos tornillos hexagonales (⁄
tuercas de seguridad con brida (⁄
(⁄


Contenido de la caja de cartón
 Una cultivadora    Un montaje del manillar
 Un Manual del operador  Un Manual del operador del motor
Manillar
inferior
Ménsulas de
soporte
Tornillo hexagonal
Tornillo
hexagonal
Tuercas de
seguridad con
brida
Perno del
carro
Perilla
Arandela de
campana

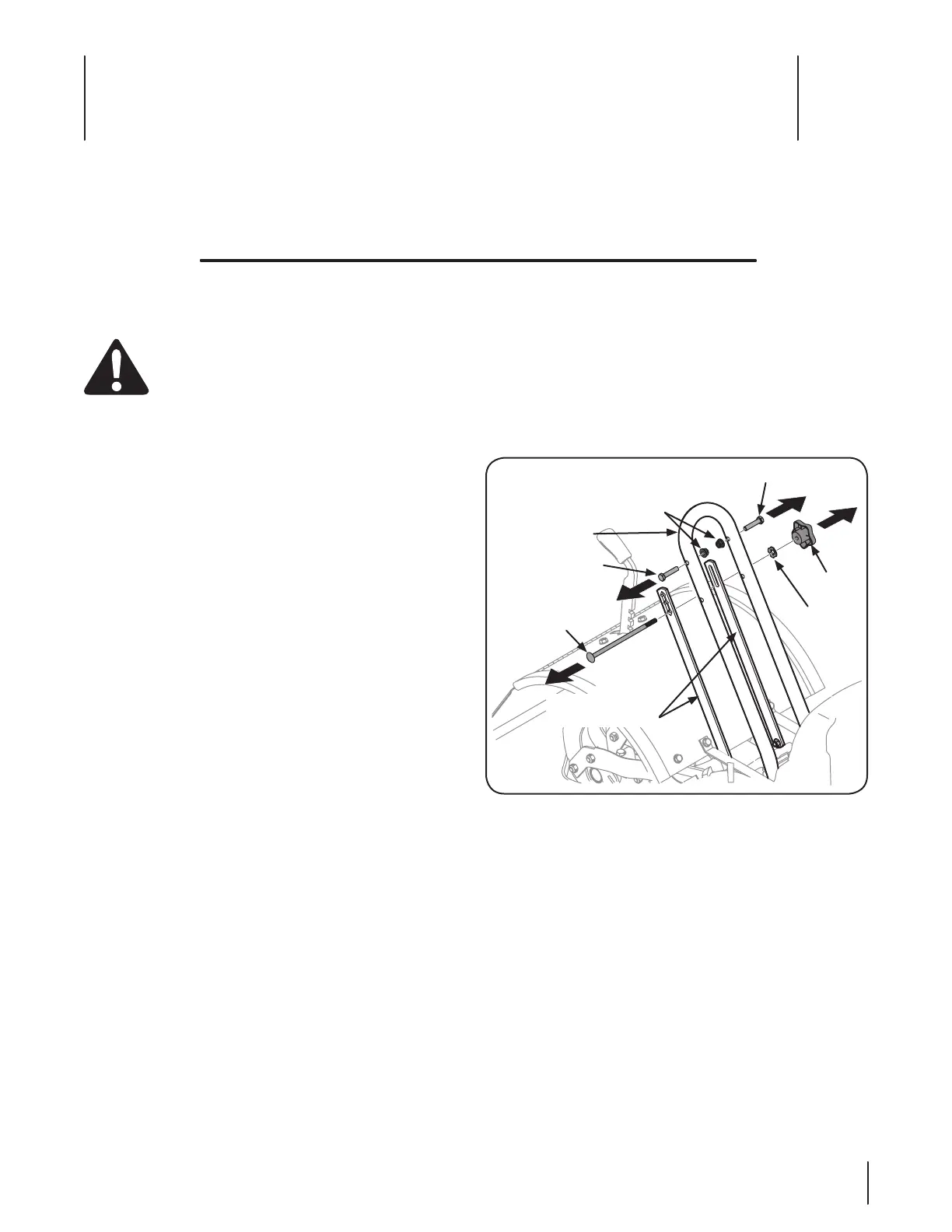

Figura 3-1
