Servicio
7
15

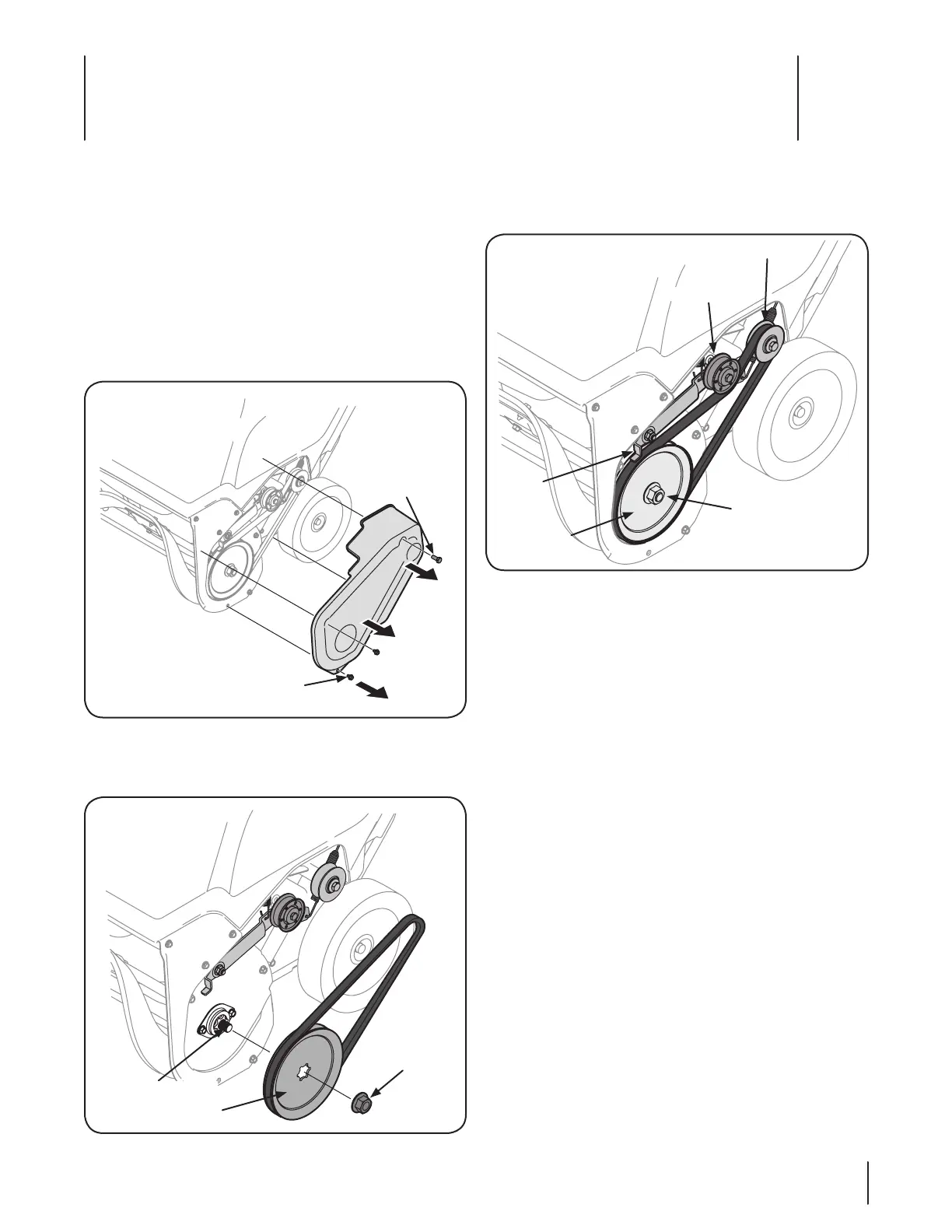

Reemplazo de las correas
Ponga en marcha la máquina quitanieve hasta que el
tanque de combustible esté vacío.
2.
resistencia. Luego incline la máquina quitanieve hacia atrás
hasta que quede apoyada sobre las manijas.
3. Deslice una tabla hacia arriba a través de la barrena y a
través del canal para sujetar la barrena en su lugar.
Para sacar la cubierta de la correa saque los dos tornillos para
arandela hexagonal y un tornillo de seguridad hexagonal que
Tornillo para
arandela hexagonal
Tornillo de
seguridad
hexagonal
Figura 7-1
5. Extraiga la tuerca de brida que sujeta la polea de la barrena
al eje de la barrena. Vea la Figura 7-2.
Tuerca con
reborde
Polea de la barrena
Eje de la barrena
Figura 7-2
Extraiga la polea de la barrena y la correa.
Para volver a colocar la correa siga estas instrucciones y consulte
la Figura 7-3:
Polea de
la barrena
Guarda-
correa
Polea loca
Tuerca con
reborde
Polea de transmisión
Figura 7-3
Pase la correa alrededor de la polea de transmisión y por
debajo de la polea loca.
2. Pase el extremo de la correa alrededor de la polea de la
barrena y deslice la polea hacia atrás sobre el eje de la
barrena. Puede ser necesario empujar hacia abajo la polea
loca para hacer que la polea de la barrena pase por debajo
del guardacorrea.
3. Vuelva a colocar la tuerca de brida y ajústela bien.
Vuelva a instalar la cubierta de la correa que sacó
anteriormente.
5. Quite la tabla de la barrena y el canal.
