Bastidor del eje impulsor. . . . . . . . . . . . . . . . . . . . . Tube en acier (EZ-LINK®)
Control del regulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gatillo para el dedo
Peso de la unidad (sin combustible) . . . . . . . . . . . . . 5,4-6 kg (12-13,5 libras)
Mecanismo de corte . Cuchilla de corte de 4 dientes, cabeza de corte de cuerda doble
Bobina de la línea . . . . . . . . . . . . . . . . . . . . Desprendedor percusivo de línea
Diámetro de la bobina de la línea . . . . . . . . . . . . . . . . 101,6 mm (4 pulgadas)
Diámetro de la línea de corte . . . . . . . . . . . . . . . . . 2,67 mm (0,105 pulgadas)
Diámetro de la trayectoria de corte, accesorio de corte . . . . . 45,7 cm (18 pulgadas)
Diámetro de la trayectoria de corte, cuchilla de corte . . . . . . . 204 mm (8 pulgadas)
Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Enfriado por aire, 4 ciclos
Desplazamiento. . . . . . . . . . . . . . . . . . . . . . . . . 29 cc (1.8 pulgadas cúbicas)
R.P.M. de operación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7.200+ r.p.m.
R.P.M. de velocidad mínima . . . . . . . . . . . . . . . . . . . . . . 2.800 - 3.600 r.p.m.
Tipo de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electrónico
Interruptor de encendido . . . . . . . . . . . . . . . . . . . . . . . . . Interruptor oscilante
Huelgo de la válvula . . . . . . . . . . . . . . 0,076 – 0,152 mm (0,003 – 0,006 pulg)
Separación de la bujía de encendido . . . . . . . . . . . . . 0,635 mm (0,025 pulg)
Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aceite SAE 30
Capacidad de aceite del cárter del cigüeñal . . . . . . . . . . . 90 ml (3,04 onzas)
Combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sin plomo
Carburador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diafragma, multiposicional
Arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bobinado automático
Silenciador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Amortiguado con protección
Regulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Retorno manual del resorte
Capacidad del tanque de combustible. . . . . . . . . . . . . . . . 414 ml (14 onzas)
ESPECIFICACIONES
M
OTOR*
EJE IMPULSOR Y ACCESORIO DE CORTE*
*Toda las especificaciones contenidas en este manual se basan en la información
más reciente disponible en el momento de impresión del manual. Nos
reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.
21

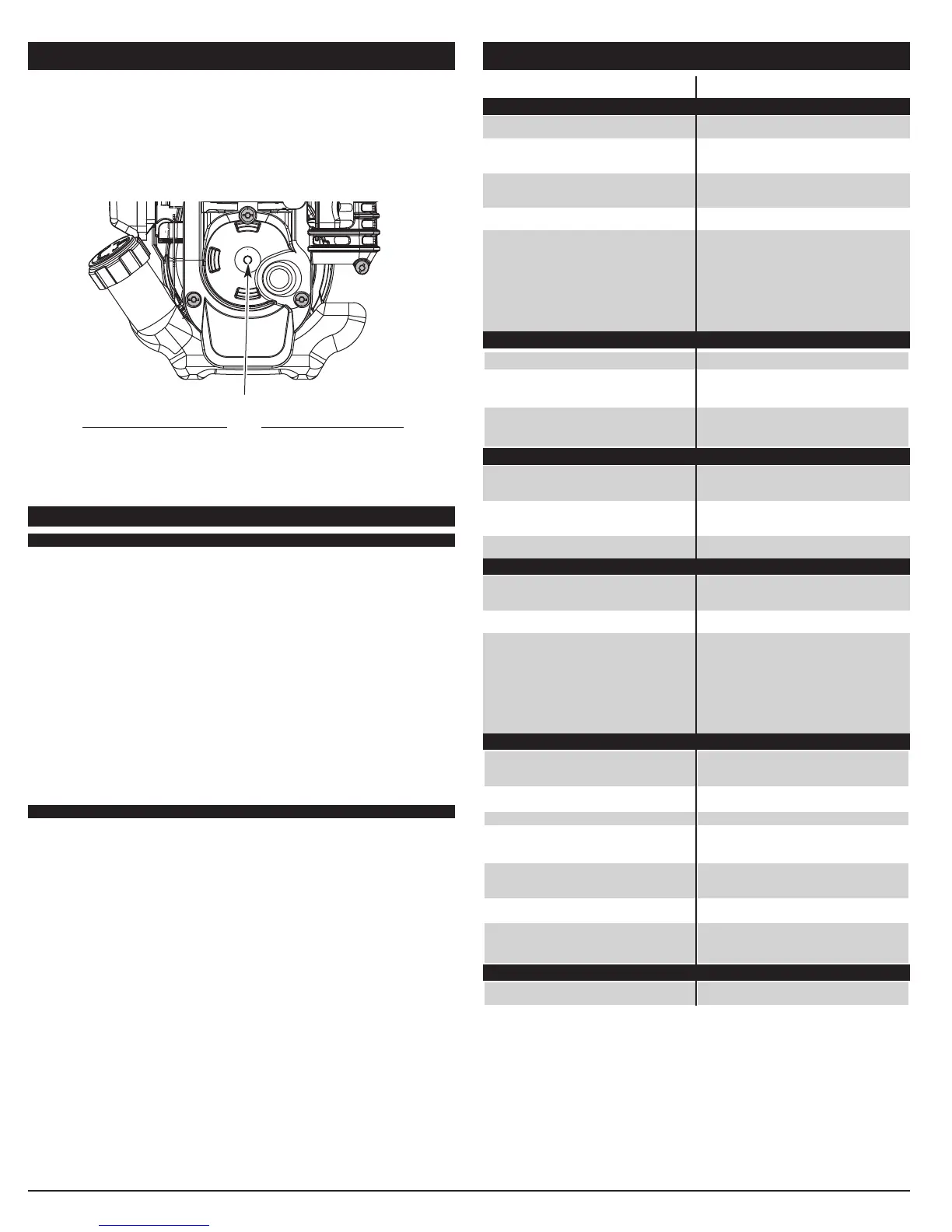

ARRANCADOR ELÉCTRICO Y ACCESORIO DE ARRANQUE ELÉCTRICO
OPCIONAL POWER START BIT™
Esta unidad está diseñada para utilizarse, de forma opcional, con un
arrancador eléctrico o con un accesorio de arranque Power Start Bit™, los
cuales se venden por separado. Si decide arrancar la unidad utilizando uno
de estos sistemas de arranque o tiene alguna pregunta, comuníquese con su
distribuidor local o llame al 1-800-828-5500, en EE.UU., (1-800-668-1238 en
Canadá), para más información, así como la forma de comprarlo. También
puede ir a www.troybilt.com o www.troybilt.ca.
Función de Arranque Eléctrico
ACCESORIO OPCIONAL
Fig. 49
C
AUSA
A
CCIÓN
Combustible viejo (más de 30 días)
Vacíe el tanque de gasolina y añada
combustible fresco
La bujía de encendido está arruinada Cambie o limpie la bujía de encendido
La temperatura exterior es superior a 90˚ F
Coloque la palanca del obturador en la
Posición 2, la pera del cebador 10 veces
oprima el control del regulador y tire de la
cuerda hasta que la unidad arranque.
Ponga a funcionar la unidad de 2 a 5
minutos. La unidad se puede usar en este
momento. Luego, mueva la palanca del
obturador a la Posición 3.
Combustible viejo (más de 30 días)
Vacíe el tanque de gasolina y añada
combustible fresco
El accesorio de corte está atascado de
hierba
Pare el motor y limpie el accesorio de corte
El filtro de aire está sucio Limpie o cambie el filtro de aire
El accesorio de corte está atascado de
hierba
Pare el motor y limpie el accesorio de
corte
El accesorio de corte no tiene línea Coloque una línea nueva
El carrete interior está trabado Rebobine el carrete interior
La cabeza de corte está sucia
Limpie el carrete interior y la bobina
exterior
La línea se ha soldado
Desarme, saque la sección soldada y
rebobine la línea
La línea se retorció al reponerla Desarme y rebobine la línea
No hay suficiente línea expuesta
Oprima el botón de tope y tire de la línea hasta
sacar 102 mm (4 pulg) de línea fuera del
accesorio de corte
El cabezal de corte tiene aceite Limpie el aditamento de corte
RESOLUCIÓN DE PROBLEMAS
E
l tanque de combustible está vacío
L
lene el tanque con combustible
La bombilla de cebado no fue oprimida lo
s
uficiente
Oprima la bombilla de cebado total y
l
entamente de 10 veces
C
ombustible viejo (más de 30 días)
V
acíe el tanque de gasolina y añada
c
ombustible fresco
La bujía de encendido está arruinada Cambie o limpie la bujía de encendido
E
l motor está recalentado
Coloque la palanca del obturador en la
Posición 2, oprima el control del regulador
y
hale la cuerda de arranque hasta que la
u
nidad arranque. Ponga a funcionar la
unidad de 2 a 5 minutos. Luego, mueva la
p
alanca del obturador a la Posición 3.
El filtro de aire está obstruido Cambie o limpie el filtro de aire
C
ombustible viejo (más de 30 días)
Vacíe el tanque de gasolina y añada
c
ombustible fresco
Velocidad de marcha en vacío inadecuada
Haga el ajuste de acuerdo con la sección
de Ajustes de velocidad de marcha en
vacío
SI NECESITA ASISTENCIA ADICIONAL,
COMUNÍQUESE CON SU PROVEEDOR DE SERVICIO AUTORIZADO.
E
L MOTOR NO ARRANCA
E
L MOTOR NO ACELERA
EL MOTOR NO FUNCIONA EN MINIMA
EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR
LA CABEZA DE CORTE NO HACE AVANZAR LINEA
LA LÍNEA DE CORTE AVANZA SIN CONTROL
