CONSTRUCTION EXISTANTE – ACCESSIBLE PAR LE HAUT
Avant de commencer l’installation, coupez l’électricité à
partir du disjoncteur. Retirez l’ancien ventilateur.

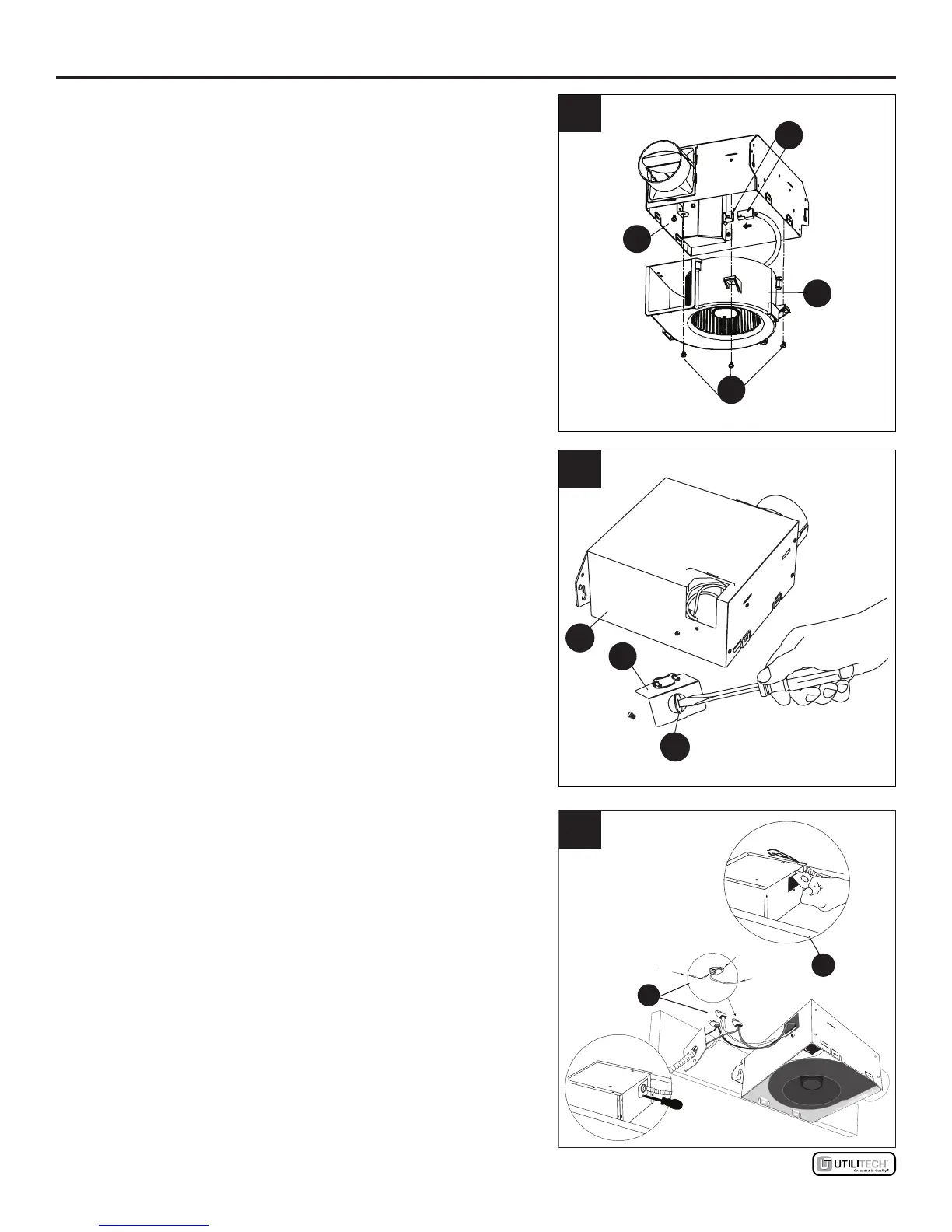

1. Débranchez le bloc d’alimentation (1.1) du
ventilateur. Retirez les trois vis (1.2) qui retiennent
l’ensemble moteur du ventilateur (1.3) en place.
Retirez l’ensemble moteur du ventilateur (1.3) du
boîtier du ventilateur (1.4).
2. Retirez le couvercle de la boîte de câblage (2.1)
du boîtier du ventilateur (A). Retirez la pastille
défonçable (2.2) du couvercle de la boîte de câblage
à l’aide d’un tournevis à tête plate (non inclus).
3. Passez le l à travers le trou (3.1) et dans la boîte
de jonction (non incluse). À l’aide du raccord à
branchement rapide, xez le câblage de 120 V c.a. de
l’interrupteur mural de la maison au ventilateur tel qu’il
est illustré sur le schéma de câblage à la page 5.
Remarque : Un conducteur de calibre 12 AWG est
le plus petit conducteur pouvant être utilisé pour un
câblage sur un circuit de dérivation.
ATTENTION : Si la couleur des ls électriques diffère
de celle du manuel, vous devez déterminer la nature de
chaque l avant de les raccorder à l’appareil. Pour le
faire en toute sécurité, vous pourriez devoir faire appel
à un électricien qualié.
2
1
3
1.1
1.2
1.3
1.4
2.1
2.2
2.3
A
2.2
3.1
3.2
Raccord à
branchement
rapide
Fils
de la
maison
Fils de
l'article
