INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE
Desconecte la electricidad en la caja del interruptor de
circuito antes de comenzar la instalación. Retire el venti-
lador antiguo.

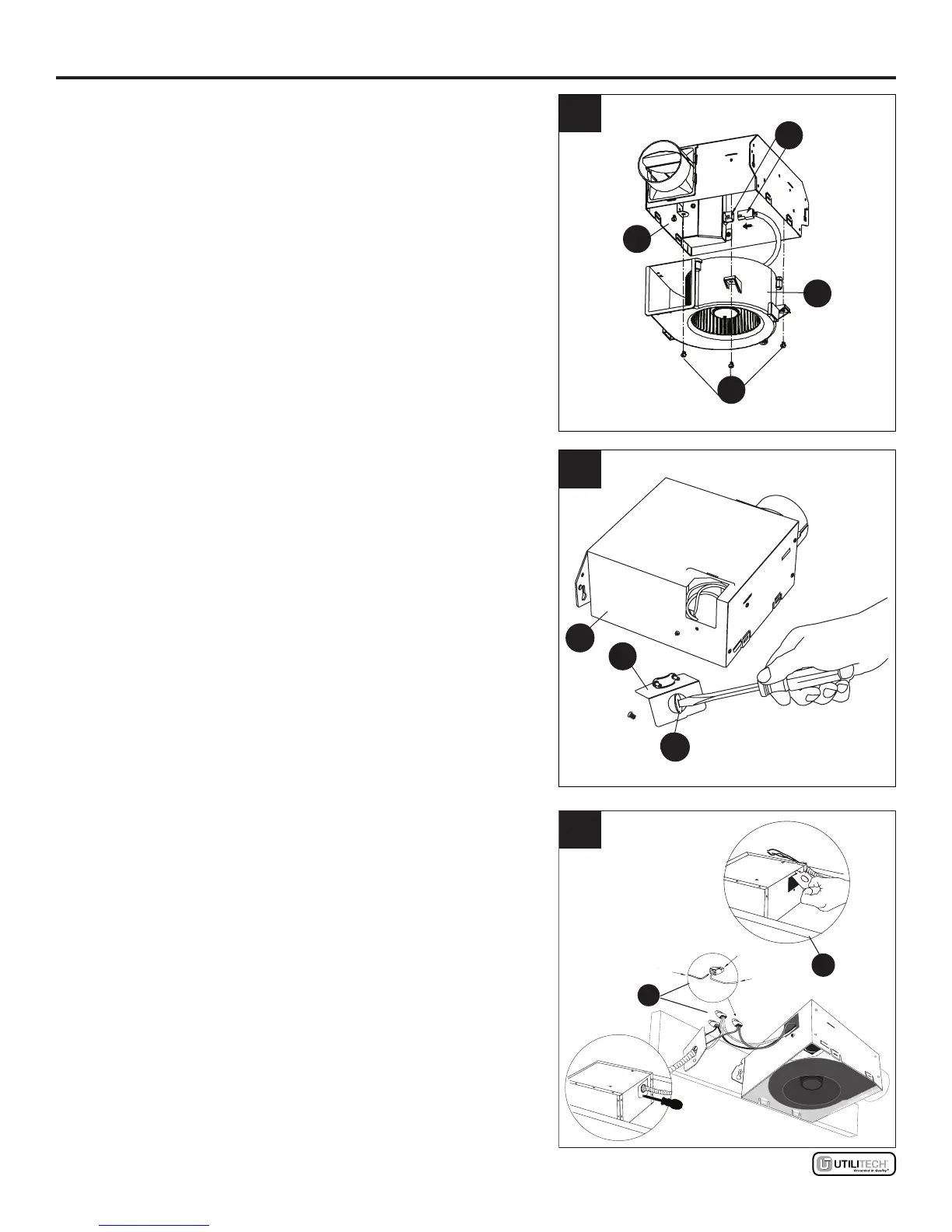

1. Desenchufe la unidad de tomacorriente del ventila-
dor (1.1). Retire los tres tornillos (1.2) que sostienen
el ensamble del motor del ventilador (1.3) en su
lugar. Retire el ensamble del motor del ventilador
(1.3) de la carcasa del ventilador (1.4).
2. Retire la cubierta de la caja del cableado (2.1) de la
carcasa del ventilador (A). Retire el oricio ciego del
cableado (2.2) de la cubierta de la caja del cableado
con un destornillador de cabeza plana (no incluido).
3. Jale el conductor a través del oricio (3.1) y en la caja
de unión (no incluida). Use el conector de conexión
rápida para asegurar el cableado de CA de 120 voltios
de la casa desde un interruptor de pared hasta el
ventilador, según se muestra en el diagrama del
cableado en la página 5.
Nota: AWG de 12 es el conductor mínimo a ser
utilizado para un cableado de circuito de derivación.
PRECAUCIÓN: Si sus conductores eléctricos no
combinan con los colores enumerados, debe
determinar qué representa cada conductor de la
casa antes de la conexión. Es posible que necesite
consultar a un electricista para tomar una decisión
que no implique peligros.
2
1
3
1.1
1.2
1.3
1.4
2.1
2.2
2.3
A
2.2
Conector
de conexión
rápida
Conductores
de la casa
Conductores
del producto
3.1
3.2
