4. REDUKTORRENDSZER
Reduktor-rendszerre azért van szükség, hogy csökkentsük a palackban lévő sűrített levegő
nyomását a környezeti levegő nyomására, biztosítva a búvár által igényelt belélegezhető
levegő továbbítását. Ezen kívül csatlakoztathatók nyomásmérők (analóg vagy digitális), az
úszásszabályozók feltöltésére szolgáló IP infl átorok, száraz búvárruhák és más készülékek is
ehhez a rendszerhez. A reduktor-rendszer nyomáscsökkentő készülékből és egy vagy több
légzőkészülékből áll. Ebben a használati utasításban a nyomáscsökkentő készüléket és a
légzőkészüléket „első lépcső”, illetve „második lépcső” néven említjük.
4.1 Első lépcső
A nyomáscsökkentő mechanizmus a palackban lévő sűrített levegő nyomását mintegy
9,5 bar (138 psi) értékű közbenső relatív nyomásra csökkenti. Az első lépcső rendelkezhet
szabványos dugattyúval, kiegyensúlyozott dugattyúval vagy membrános mechanizmussal.
4.2 Második lépcső
Ezt a készüléket az első lépcsőből a kisnyomású tömlőn keresztül kiáramló közbenső
nyomású levegő táplálja. Az tovább csökkenti a levegő nyomását, egyensúlyba hozva
azt a környezeti levegő nyomásával. A második lépcső lehet kiegyensúlyozott vagy
kiegyensúlyozatlan és felszerelhető Venturi-effektus szabályozóval (V.I.V.A.) és/vagy belégzési
ellenállás szabályozóval.

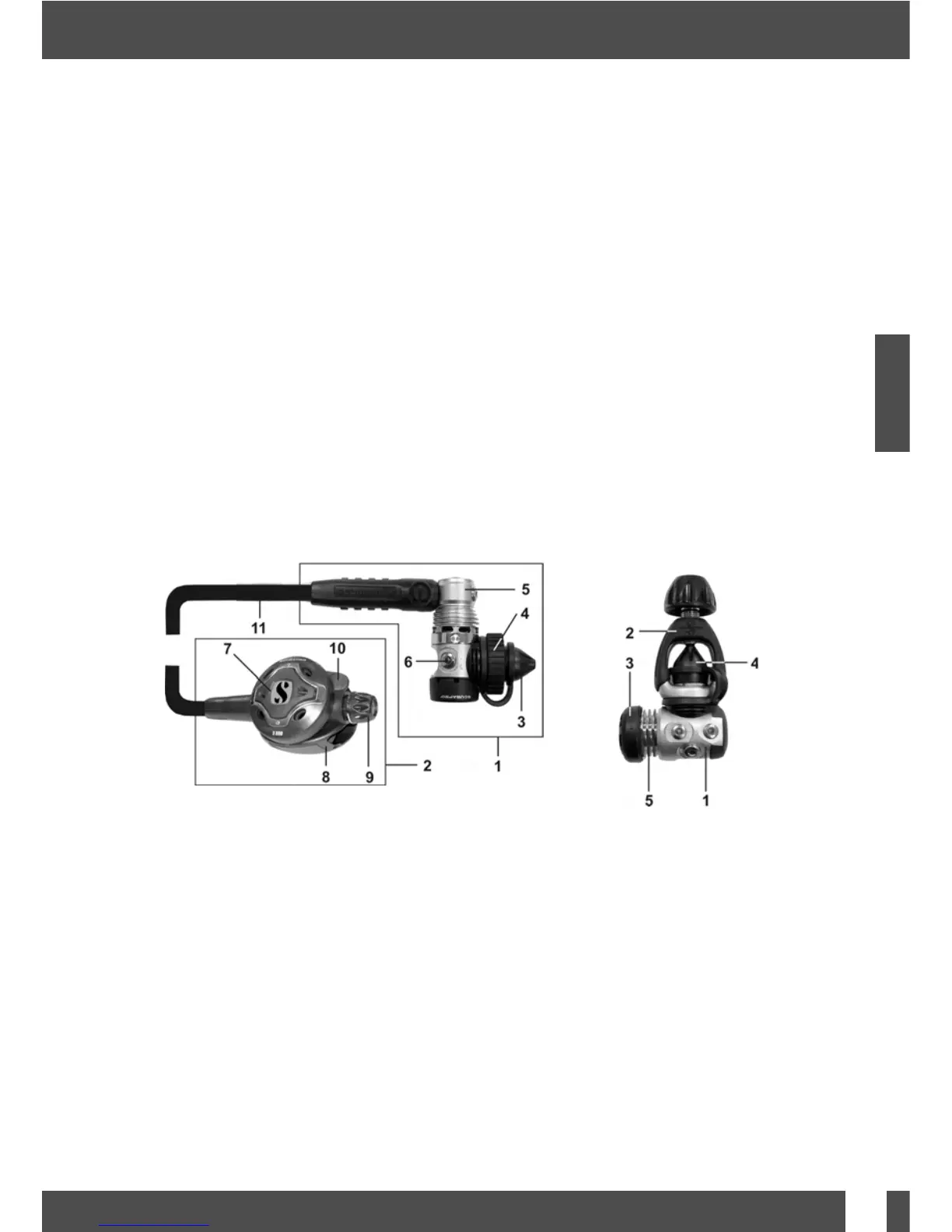

Az alábbiakban példaként ábrázoltunk egy komplett reduktort, amely - a palackszeleptől
függően - DIN vagy INT első lépcső csatlakozóval van felszerelve:
Ábra 1 Ábra 2
1 Első lépcső menetes DIN csatlakozóval
2 Második lépcső
3 Az INT/DIN beömlőnyílás védősapkája
4 A DIN csatlakozó rögzítőgyűrűje
5 Forgatható sapka
6 Nagynyomású csatlakozó
7 Üritőgomb
8 A kilégzett levegő terelőlapja
9 Belégzési ellenállás szabályozó
10 Venturi-effektus szabályozó
11 Kisnyomású tömlő
1 Első lépcső kengyeles csatlakozóval
(INT)
2 Rögzítőkengyel és csavar
3 Védősapka
4 Az INT/DIN beömlőnyílás védősapkája
5 Száraz kiegyenlítő kamra
Valamennyi SCUBAPRO reduktor azonosítható a sorozatszám alapján. A szám a második
lépcső házára és az első lépcső fém házára van nyomtatva.
A SCUBAPRO a teljes élettartamra szóló jótállást biztosít valamennyi SCUBAPRO reduktor
eredeti tulajdonosának. Ez a jótállás az anyag- és gyártási hibákra terjed ki (leszámítva a
körszelvényű tömítőgyűrűket, a fészkeket, a szűrőt, a csutorát és a kisnyomású tömlőt).
