7. Treść niniejszej instrukcji oparta jest na najnowszej informacji dostępnej w momencie
przekazywania jej do druku. SCUBAPRO zastrzega sobie prawo do wprowadzania
zmian w każdej chwili.
SCUBAPRO nie ponosi odpowiedzialności za szkody spowodowane niestosowaniem się
do instrukcji zawartych w niniejszym przewodniku. Instrukcje te nie rozszerzają gwarancji ani
obowiązków wyszczególnionych przez warunki sprzedaży i dostawy SCUBAPRO.
4. SYSTEM ODDECHOWY
System automatu oddechowego powinien redukować ciśnienie sprężonego powietrza
zawartego w butli do poziomu ciśnienia otoczenia, tak, by dostarczać powietrze do
oddychania wtedy, gdy jest potrzebne. Możliwe jest również połączenie manometrów
(analogowych lub cyfrowych), infl atorów IP do zasilania kompensatorów pływalności, suchych
skafandrów i innych urządzeń do tego systemu. System automatu oddechowego składa się
z urządzenia redukującego ciśnienie oraz z jednego lub kilku urządzeń oddechowych. W
niniejszej instrukcji, urządzenie redukujące ciśnienie i urządzenie oddechowe będą nazywane
odpowiednio “pierwszym stopniem” i “drugim stopniem”.
4.1 Pierwszy stopień
Mechanizm redukcji ciśnienia, który zmniejsza ciśnienie sprężonego powietrza zawartego w butli
do względnego ciśnienia średniego w wysokości około 9,5 bar (138 psi). Pierwszy stopień może
posiadać standardowy mechanizm tłokowy, tłokowy odciążony lub mechanizm membranowy.
4.2 Drugi stopień
Jednostka ta otrzymuje ciśnienie średnie pochodzące od pierwszego stopnia poprzez
wąż niskiego ciśnienia. Redukuje ona dalej ciśnienie, w celu zrównoważenia powietrza z
ciśnieniem otoczenia. Drugi stopień może być odciążony pneumatycznie lub nie oraz
wyposażony w funkcję kotrolną Venturi (V.I.V.A.) i/lub w kontrolę oporu przy wdechu.
Przykład kompletnego automatu oddechowego i z połączeniem pierwszego stopnia DIN lub
INT, w zależności od zaworu butli:

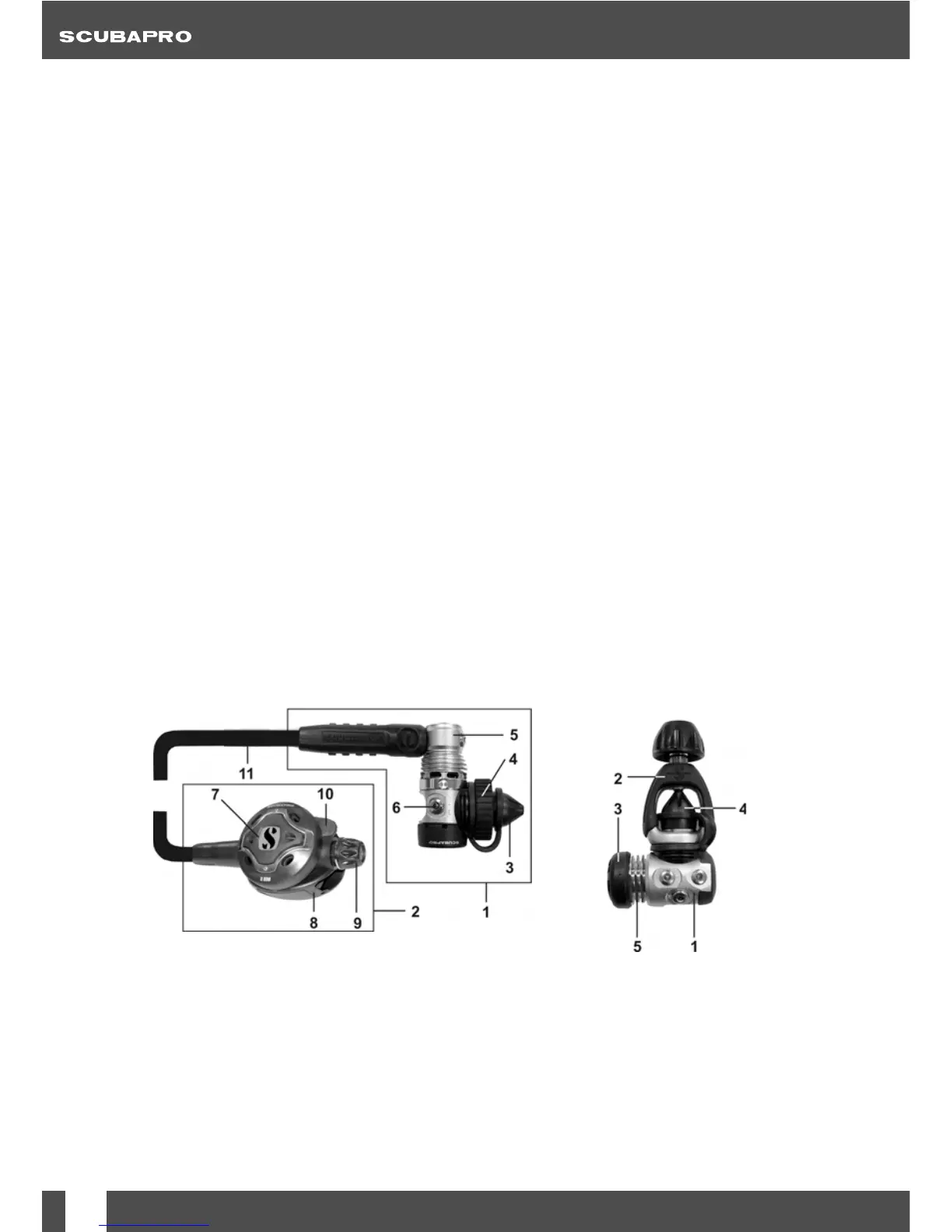

Rys. 1 Rys. 2
1 Pierwszy stopień z połączeniem gwintowym DIN
2 Drugi stopień
3 Kapturek ochronny na wejście INT/DIN
4 Kółko ustalające DIN
5 Głowica obrotowa
6 Port wysokiego ciśnienia
7 Przycisk upustowy
8 Defl ektor wylotowy
9 Kontrola oporu przy wdechu
10 Kontrola V.I.V.A.
11 Wąż niskiego ciśnienia
1 Pierwszy stopień ze złączem
łącznikowym (INT)
2 Łącznik ustalający i śruba
3 Kapt urek ochronny
4 Kapturek ochronny na wejście INT/
DIN
5 Sucha komora równoważąca
