53
4. SISTEMA DI EROGAZIONE
Lo scopo di un sistema di erogazione è quello di ridurre la pressione dell’aria compressa
contenuta nella bombola alla pressione ambiente e di fornire aria respirabile a richiesta. Inoltre,
tale sistema consente di collegare manometri subacquei (analogici o digitali) e alimentatori a
bassa pressione per il gonfi aggio di equilibratori, mute stagne e altri dispositivi. L’erogatore
è un sistema composto da un riduttore di pressione e uno o più dispositivi di respirazione.
In questo manuale il riduttore di pressione e il dispositivo di respirazione vengono indicati,
rispettivamente, con i termini “primo stadio” e “secondo stadio”.
4.1 Primo stadio
Il Primo stadio è un riduttore di pressione che ha il compito di portare l’aria compressa della
bombola ad una pressione intermedia relativa di circa 9,5 bar (138 psi). Il primo stadio può
essere a pistone standard, a pistone bilanciato o a membrana.
4.2 Secondo stadio
Questo componente viene alimentato, mediante la frusta, dalla bassa pressione in uscita dal
primo stadio e la riduce ulteriormente per portarla alla pressione ambiente. Il secondo stadio
può essere bilanciato o non bilanciato, dotato del controllo dell’effetto Venturi (V.I.V.A.) e/o
del controllo dello sforzo inspiratorio.

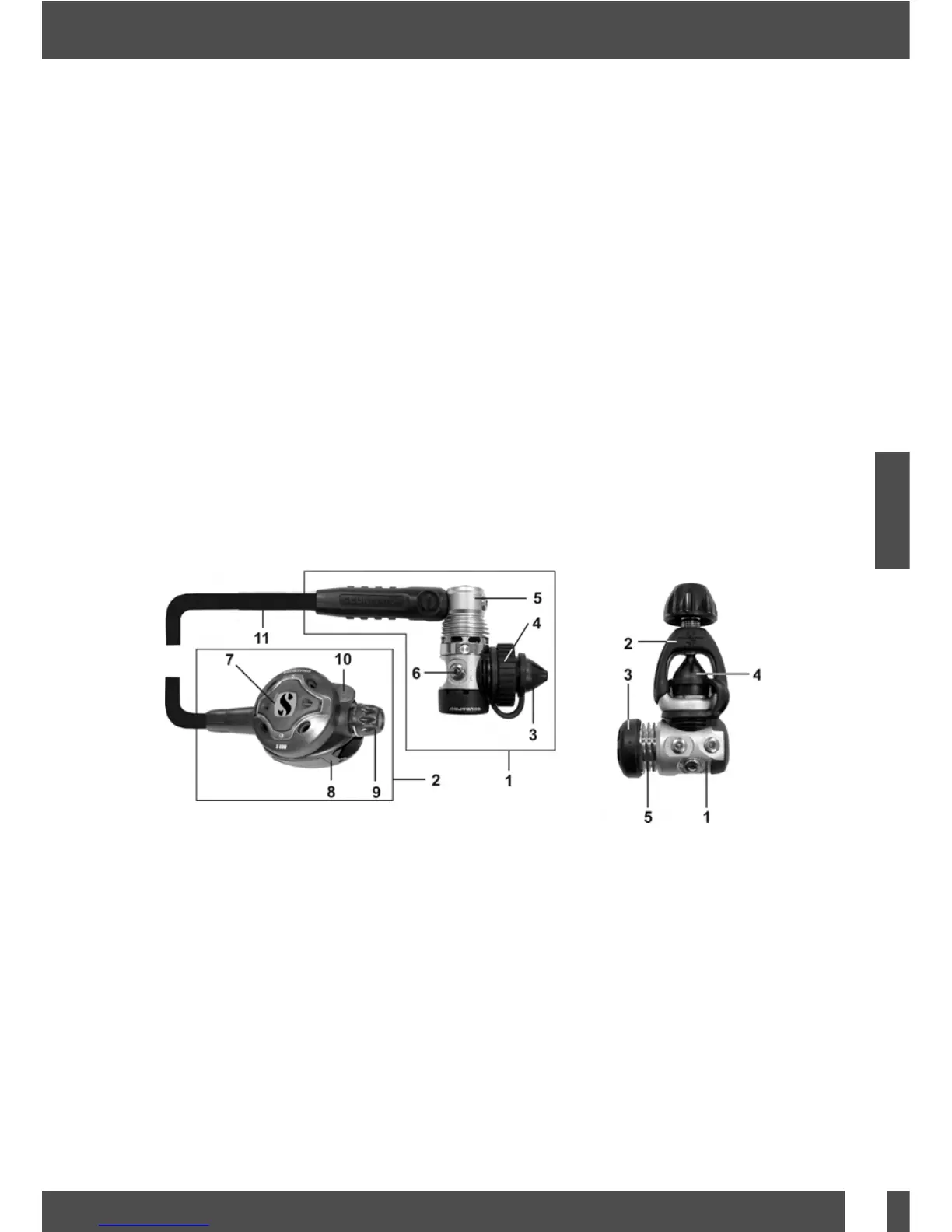

Esempio di erogatore completo e differenti versioni di primi stadi (DIN e INT) a seconda dei
tipi di attacco al rubinetto della bombola.
Fig. 1 Fig. 2
1 Primo stadio con attacco DIN fi lettato
2 Secondo stadio
3 Tappo protezione INT/DIN
4 Volantino DIN
5 Torretta girevole
6 Uscita di alta pressione
7 Pulsante di spurgo
8 Convogliatore di scarico
9 Pomolo regolazione sforzo inspiratorio
10 Controllo V.I.V.A.
11 Frusta di bassa pressione
1 Primo stadio con attacco a staffa
(INT)
2 Sistema di attacco a staffa INT
3 Cappuccio protezione
4 Tappo protezione INT/DIN
5 Camera stagna di compensazione
Tutti gli erogatori SCUBAPRO sono identifi cabili tramite un numero di serie. Per i secondi
stadi il numero è stampato sulla cassa, mentre per i primi stadi si trova sul corpo metallico.
SCUBAPRO assicura ai primi proprietari di tutti i suoi erogatori la garanzia a vita del prodotto
acquistato. Tale garanzia copre difetti del materiale e di fabbricazione di tutti i componenti ad
eccezione di o-ring, pastiglie, fi ltri, boccagli e fruste.
Italiano
