Una volta regolato il valore di inizio scala occorre
generare una pressione corrispondente al fondo
scala di taratura del trasmettitore e, agendo
mediante un cacciavite sul trimmer di Span, portare
il segnale di corrente in uscita letto sul multimetro
di riferimento a 20mA.
Ripetere queste operazioni di regolazione al fine di
eliminare le eventuali interazioni Zero-Span ed
ottenere quindi l’accuratezza di taratura
desiderata.
Circuito di calibrazione
In figura 6 è riportato un esempio di realizzazione
del banco di prova per la calibrazione dei
trasmettitori.
Once adjusted the zero value, it is necessary to
apply a pressure corresponding to the upper
calibration span value of the transmitter and
operate by means of a screwdriver on the Span
trimmer and move the output current signal on the
reference multimeter to 20mA.
Repeat these setting operations to obtain the
desired calibration accuracy.
Calibration circuit
In figure 6 an example of realization of testing
system for the transmitters’ calibration is shown.

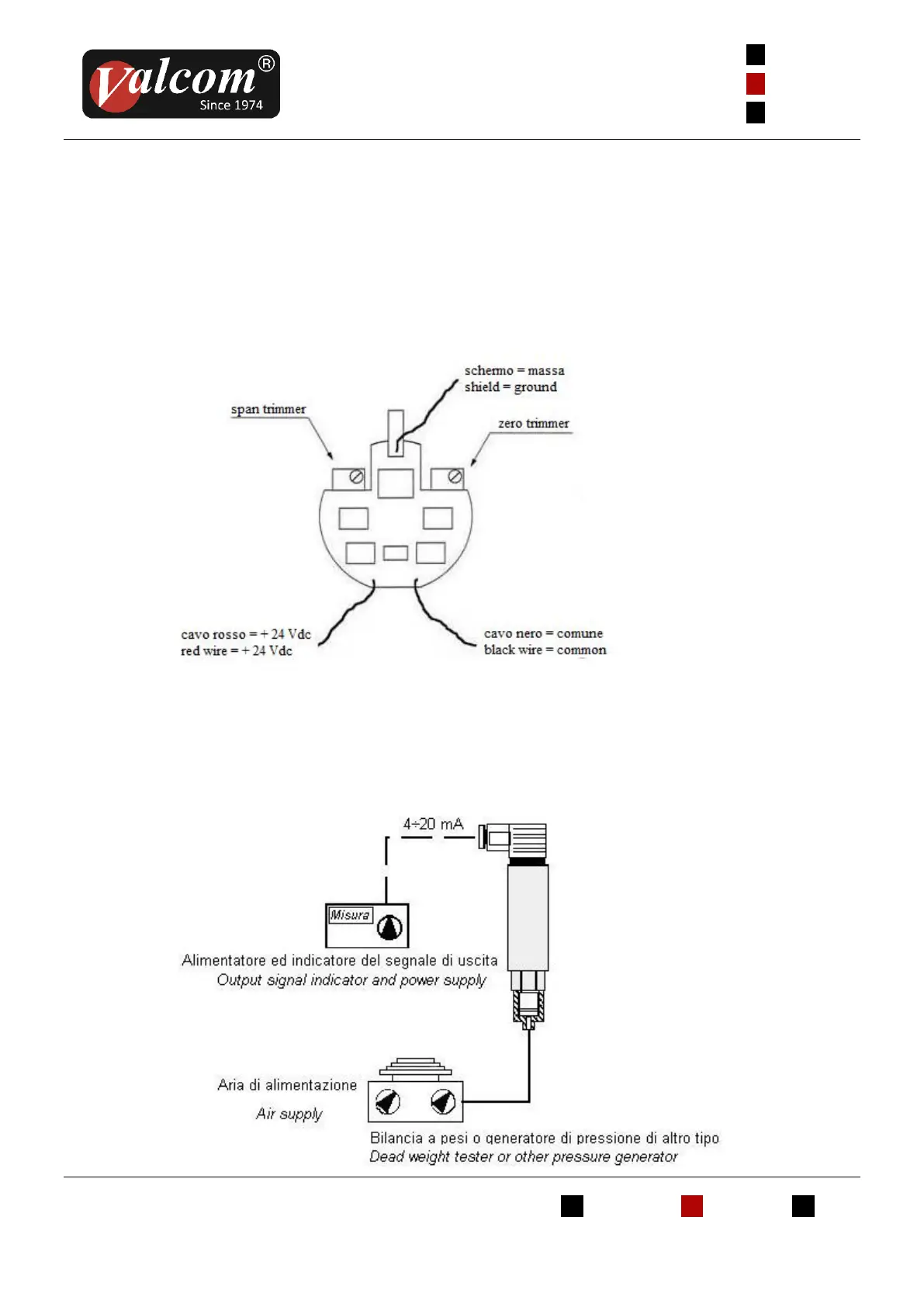

Figura/Figure 6
Esempio circuito di calibrazione
Example of calibration circuit
Figura/Figure 5
Trimmer di regolazione
Adjustment Trimmer
