1C-20
1C OPERACION G50/G70/G85
18244
50A20A50A50A 20A
e
jh
f
c
d
1026SD87
a
b
1.21 Conexión a tierra
Una conexión a tierra (b) se encuentra ubicada a un
costado de los terminales (bornes) de conexión para
cables. El terminal a tierra de este equipo deberá estar
conectado a una buena puesta a tierra para una operación
segura y de acuerdo con las reglamentaciones NEC y las
normas locales.
g

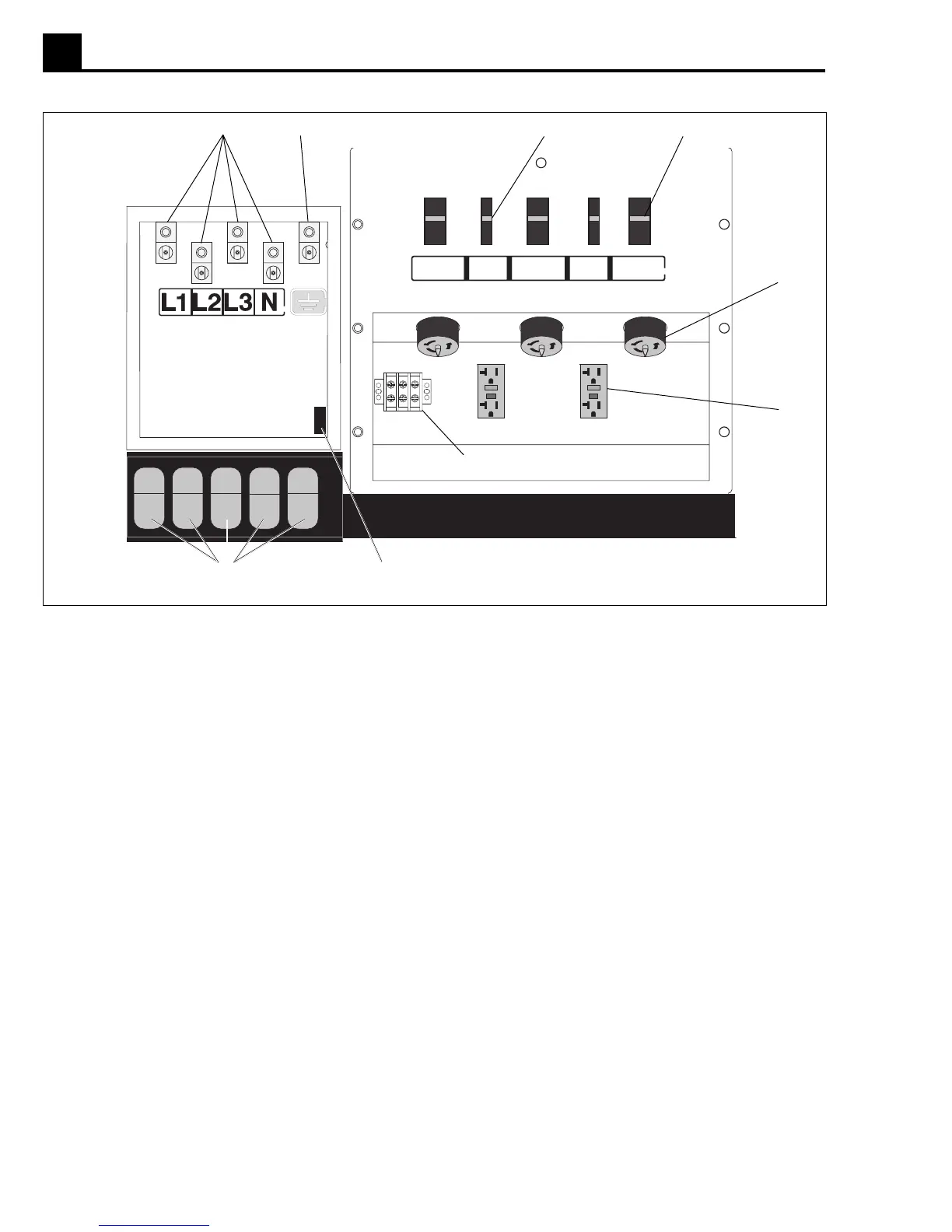

1.20 Terminales (bornes) de conexión
para cables
Los terminales (bornes) para la conexión de cables (a)
del usuario están ubicados en la parte inferior izquierda
del tablero detrás de una puerta abisagrada. Los
terminales (bornes) permiten la conexión de cargas
externas al generador.
Una etiqueta similar a la que se muestra en la Sección
1.25
Conexiones a los terminales (bornes)
ha sido
adherida al lado interior de la puerta del tablero. En la
etiqueta están indicadas las conexiones a los terminales
(bornes) correctas para las tensiones seleccionadas.
Las conexiones a los terminales (bornes) se deberán
efectuar de manera que el cable de alimentación pase a
través de las ranuras (j) en la parte inferior del tablero y
recién después al terminal. Haga uso de una llave de 3/8“
para fijar los cables en el lugar.
