Français
© Wagner Spray Tech. Tous droits réservés. 15

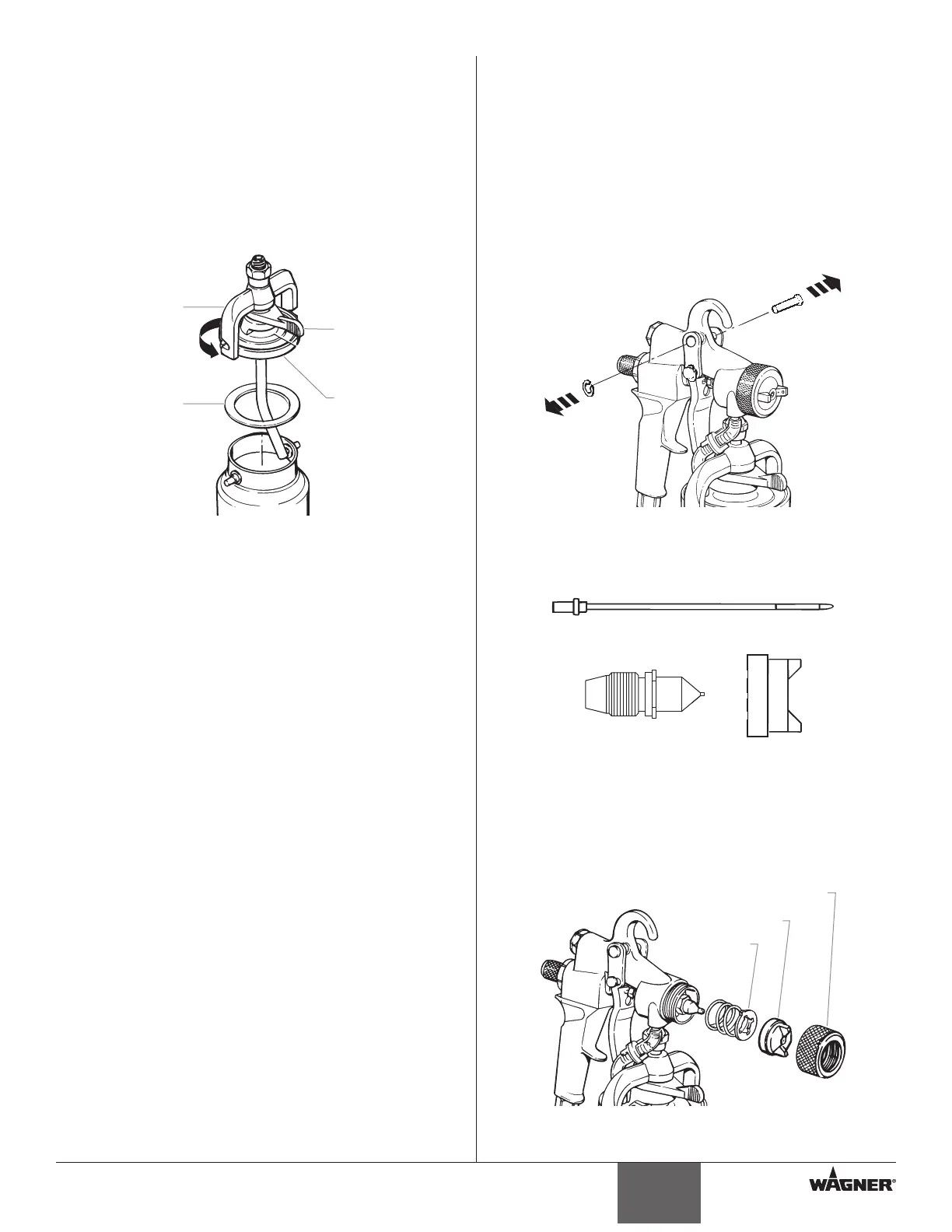

Remplacement du joint d’étanchéité du godet
L’usure normale du joint d’étanchéité du godet requiert son
remplacement périodique. Il est important de vérier son état lors de
chaque nettoyage.
1. Libérer le levier de blocage du godet.
2. Maintenir le godet et tourner le pistolet dans le sens indiqué
par les èches de la couronne.
3. Retirer le pistolet du godet.
4. Retirer le joint usé du couvercle.
5. Insérer un nouveau joint dans le couvercle.
6. Remettre le pistolet sur le godet.
Joint d'étanchéité
de godet
Couronne
Couvercle
Levier de blocage
du godet
7. Tourner le pistolet dans la direction opposée à celle indiquée
par les èches de la couronne jusqu’à ce que les tenons du
godet soient dans les encoches de la couronne.
8. Serrer le levier de blocage du godet.
Modication pour détente avec une seule
goupille
La détente du pistolet HVLP peut être modiée pour ne comporter
qu’une seule goupille et obtenir une commande plus douce. La
course de la détente est diminuée en enlevant la goupille supérieure
et en actionnant la détente uniquement avec la goupille inférieure en
place. Ce montage diminue la fatigue du doigt et permet un meilleur
contrôle lors de la vaporisation de produits légers à faible viscosité
tels que les colorants, les vernis et les peintures d’impression.
1. Retirer le circlips de la goupille supérieure en plaçant l’arête
plate d’un tournevis entre le circlips et la goupille et en les
écartant doucement.
2. Retirer la goupille du côté opposé du pistolet.
Choix du projecteur
Le pistolet HVLP doit être équipé d’un projecteur approprié au type
de travail à eectuer. Le projecteur est constitué d’un pointeau,
d’une buse, et d’un bouchon d’air.
Pointeau
Buse
Bouchon d'air
Il faut choisir le projecteur en fonction de deux facteurs : le produit à
pulvériser et le ni désiré.
Le tableau de la page 17 permet d’eectuer le bon choix.
Echange du projecteur
1. Retirer la bague de xation du bouchon d’air, le bouchon lui-
même et la coupelle du ressort.
Coupelle
du ressort
Bague de xation du bouchon d'air
Bouchon d'air
