HC920•HC940•HC960 15
D
Gerätereinigung (Außerbetriebnahme)

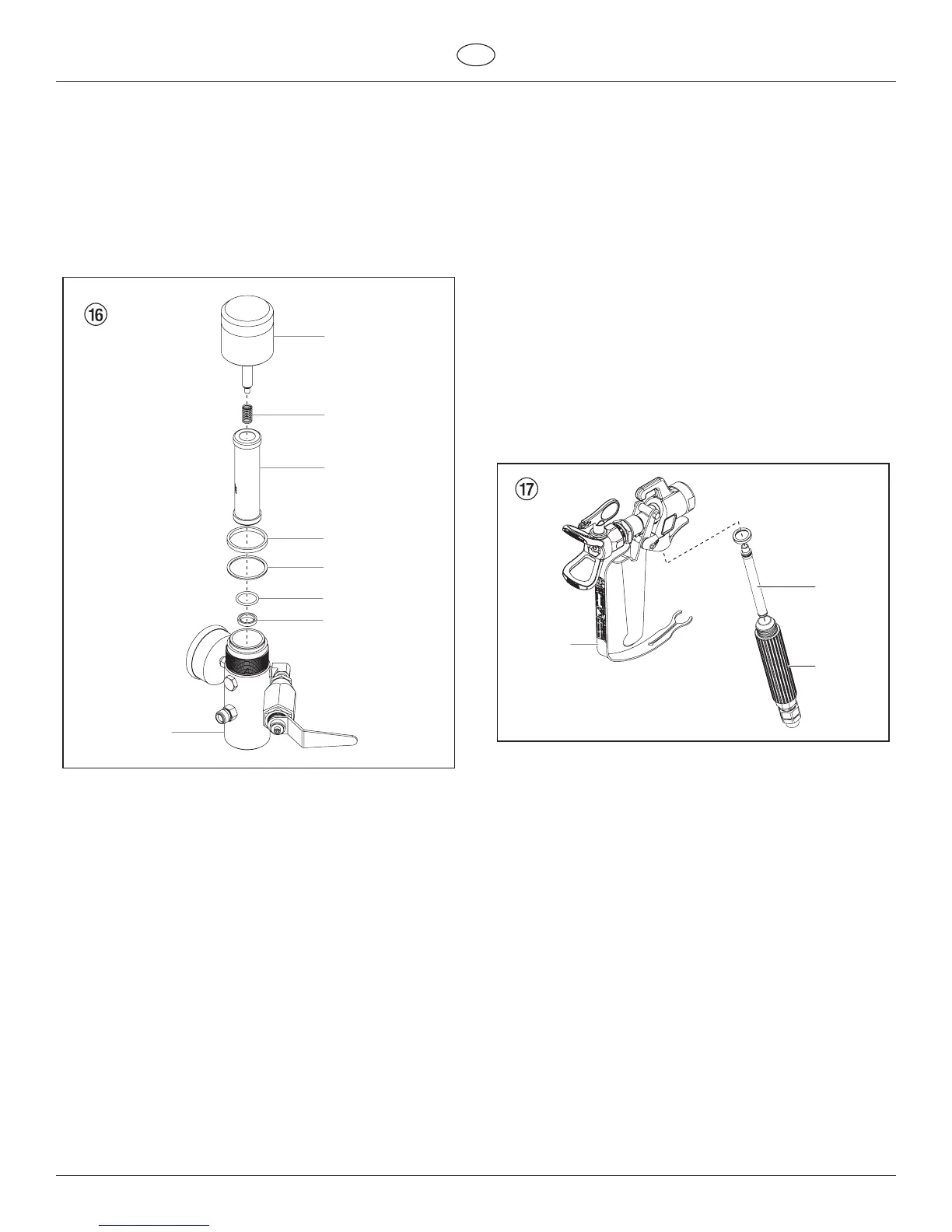

Montage
 1. Ventilsitz(7)mitderKugelsitzächenachobenindas
Gehäuse (8) einlegen.
2. O-Ring (6) in das Gehäuse (8) einlegen.
3. Filterpatrone (3) einsetzen.
4. Dünne Dichtung (5) auf den Gewindeabsatz am Gehäuse
(8)auegen.
5. Dicke Dichtung (4) auf die dünne Dichtung (5) legen.
6. Druckfeder (2) auf den Stift im Gehäusedeckel (1)
aufschieben.
1
2
3
4
5
6
7
8
8.4 Reinigung der Airless-Spritzpistole
– Airless-Spritzpistole bei niedrigem Betriebsdruck mit
geeignetem Reinigungsmittel durchspülen.
– Düse gründlich mit geeignetem Reinigungsmittel reinigen,
so dass keine Beschichtungsstoffreste zurückbleiben.
– Airless-Spritzpistole außen gründlich reinigen.
Einstecklter in der Airless-Spritzpistole
Demontage (Abb. 17)
1. Schutzbügel (1) kräftig nach vorne ziehen.
2. Griff (2) aus dem Pistolengehäuse schrauben.
Einstecklter(3)herausziehen.
 3. Einstecklterverstopftoderdefekt–ersetzen.
Montage
 1. Einstecklter(3)mitdemlängerenKonusindas
Pistolengehäuse stecken.
2. Griff (2) in das Pistolengehäuse einschrauben und
anziehen.
3. Schutzbügel (1) einrasten
1
2
3
